Qianchengfornece cabos de energia de baixa tensão classificados em 0,6/1kV para distribuição de energia de baixa tensão e conexão de equipamentos. A linha inclui construções de condutores de cobre e alumínio com XLPE, PVC e opções especiais aplicáveis de isolamento ou revestimento. Dependendo do projeto, os cabos podem ser fornecidos em configurações monocondutores ou multicondutores para instalação fixa em edifícios, instalações industriais, projetos de infraestruturas e sistemas de energias renováveis.
Os principais fatores de seleção incluem material do condutor, seção transversal do condutor, número de núcleos, isolamento e construção da bainha, método de instalação e carga elétrica do circuito. Para aplicações com requisitos adicionais de desempenho contra incêndio, opções aplicáveis de retardante de chama, resistente ao fogo ou com baixo teor de fumaça podem ser selecionadas de acordo com a especificação exigida e o ambiente de instalação.
| Nome do produto | Especificações disponíveis | Classificação de tensão | Configurações |
|---|---|---|---|

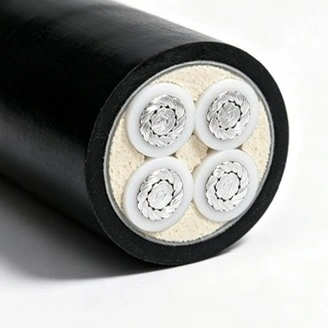

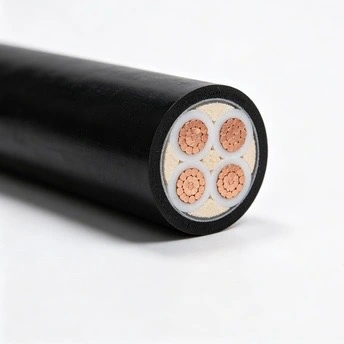

| Cabos de alimentação de baixa tensão | Cu/Al XLPE, FR, LSZH, isolado em PVC | 0,6/1kV | Condutor single-core / multi-core, cobre ou alumínio |
Condutores de cobre e alumínio estão disponíveis para diferentes requisitos elétricos e de instalação. O cobre é comumente selecionado onde são necessárias maior condutividade e maior flexibilidade do condutor, enquanto o alumínio pode reduzir o peso do condutor e o custo do material para aplicações adequadas de distribuição de energia. A seção transversal final do condutor deve ser determinada de acordo com os requisitos de condução de corrente, condições de instalação, queda de tensão permitida e padrões aplicáveis.
O isolamento XLPE é comumente usado para transmissão de energia de baixa tensão devido às suas propriedades de isolamento elétrico e temperatura operacional contínua mais alta em comparação com o isolamento de PVC convencional. Para construções de cabos aplicáveis, a temperatura operacional do condutor pode atingir até 90°C sob as condições especificadas, enquanto a temperatura de curto-circuito pode atingir até 250°C para o sistema de isolamento XLPE relevante.

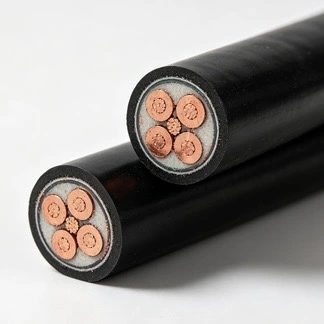

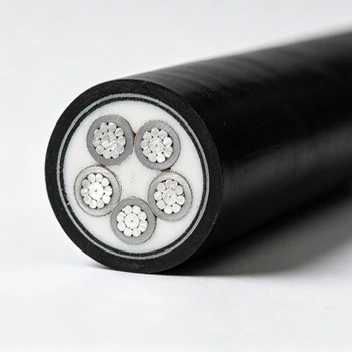

Construções isoladas em PVC também estão disponíveis para aplicações onde as condições elétricas, mecânicas e ambientais exigidas são adequadas. A escolha entre construções em XLPE, PVC, resistência ao fogo e baixa emissão de fumaça deve ser baseada no ambiente de instalação e não apenas no tipo de material.
Os cabos de núcleo único são comumente usados para circuitos de corrente mais alta e arranjos de instalação específicos, enquanto os cabos de núcleo múltiplo podem simplificar a distribuição de vários circuitos dentro do mesmo conjunto de cabos. As configurações típicas incluem construções de núcleo único e de 2 a 5 núcleos, sujeitas às especificações específicas do produto.

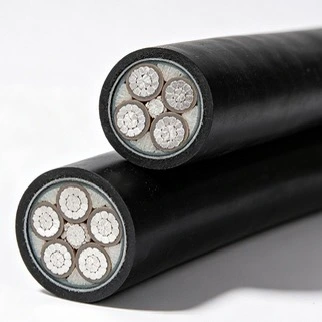

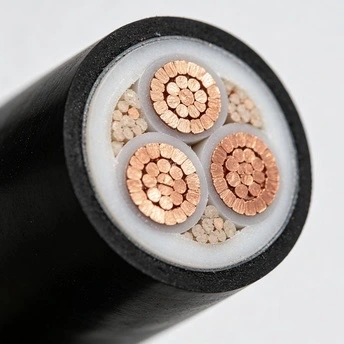

Para instalações onde o comportamento do fogo e a geração de fumaça são considerações importantes de projeto, a Qiancheng pode fornecer opções de cabos FR e LSZH aplicáveis. As construções retardadoras de chamas ou resistentes ao fogo devem ser selecionadas de acordo com o nível de desempenho ao fogo exigido e as especificações do projeto, enquanto as construções LSZH são geralmente consideradas para ambientes fechados ou públicos onde as emissões de fumaça e halogênio precisam ser controladas.
Essas opções não são intercambiáveis. Um cabo retardador de chamas, um cabo resistente ao fogo e um cabo LSZH atendem a diferentes requisitos de desempenho, portanto, a construção necessária deve ser confirmada em relação ao padrão de projeto aplicável, ao ambiente de instalação e aos requisitos de teste.
A norma aplicável depende da construção do cabo e dos requisitos do projeto. A linha de produtos pode ser fabricada e testada de acordo com padrões chineses, internacionais e regionais relevantes, incluindo os seguintes padrões especificados para produtos aplicáveis:
| Padrão / Certificação | Detalhes |
|---|---|
| Padrão Chinês | GB/T 12706-2020 |
| Padrão internacional | CEI 60502 |
| Padrão Europeu | HD 620 |
| Padrão Britânico | BS 7870 |
| Padrões de segurança contra incêndio | NF C32-320, IEC 60332 |
Antes do envio, os produtos aplicáveis passam por inspeções de qualidade que abrangem as principais características dos cabos. As verificações típicas incluem a resistência do condutor, as dimensões do isolamento e o desempenho da resistência elétrica. A certificação CE e os relatórios de testes relevantes podem ser fornecidos para produtos aplicáveis quando exigido pelo mercado de destino ou pela documentação do projeto.
O cabo de alimentação de baixa tensão é usado para distribuição de energia e conexões de equipamentos onde a tensão do sistema está dentro da classificação aplicável de 0,6/1kV. As aplicações comuns incluem:
A especificação apropriada do cabo deve ser determinada a partir das condições elétricas e de instalação reais. Os principais fatores incluem a capacidade de transporte de corrente necessária, material do condutor, seção transversal do condutor, número de núcleos, queda de tensão, método de instalação, temperatura ambiente e desempenho necessário contra incêndio ou fumaça.
Para instalação subterrânea, em duto, interna ou externa, a construção do cabo também deve ser verificada quanto às condições mecânicas, térmicas e ambientais relevantes. Quando um projeto especifica um padrão ou certificação específico, o projeto do cabo e a documentação de teste disponível devem ser confirmados antes do pedido.
Qiancheng pode revisar a tensão necessária, material do condutor, configuração do núcleo, método de instalação e padrão aplicável para ajudar a determinar uma especificação de cabo de baixa tensão adequada para a aplicação pretendida.
