O cabo de alimentação de baixa tensão Qiancheng Alumínio XLPE LSZH apresenta estrutura resistente ao calor e à umidade para transmissão de energia confiável. É retardador de chamas, baixo teor de fumaça e não tóxico, e não gera gases corrosivos durante o incêndio. O design leve reduz o custo do projeto. É adequado para cenários de distribuição de energia com elevados requisitos de segurança contra incêndio e proteção ambiental, como edifícios públicos, transporte ferroviário e espaços subterrâneos.
|
Área Seccional Nominal do Condutor (mm²) |
Espessura do Isolamento (mm) |
Espessura da Bainha (mm) |
Diâmetro externo aproximado do cabo (mm) |
Resistência DC do Al Conductor (Ω/km) |
Tensão de teste (kV/5min) |
Ampacidade-Al no Ar (A) |
Ampacidade-Al em solo enterrado diretamente (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1x6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1x10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1x16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1x25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1x120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1x185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1x240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
O cabo de alimentação de baixa tensão Qiancheng Alumínio XLPE LSZH adota matérias-primas livres de halogênio. Oferece alta transmitância de fumaça durante a combustão sem gases corrosivos tóxicos, facilitando a evacuação do pessoal. Ele atende às especificações de segurança contra incêndio de alto nível para transporte ferroviário, hospitais e assim por diante, com abundantes registros de aceitação de projetos de construção pública no exterior como evidência de apoio.
Comparado com cabos com núcleo de cobre da mesma especificação, o peso próprio é reduzido em aprox. 30%, reduzindo custos com matéria-prima, transporte marítimo e assentamento manual. Apresenta vantagens notáveis para projetos de linhas troncais municipais de longa distância. Diferente dos cabos de alumínio inferiores do mercado, este produto utiliza haste de alumínio totalmente nova de alta pureza, evitando resistência excessiva e riscos de superaquecimento causados pelo alumínio impuro reciclado.
O isolamento XLPE permite uma temperatura operacional de longo prazo de 90°C. Possui resistência ao envelhecimento, resistência a ácidos-álcalis e resistência à umidade. Ele resiste a rachaduras e ao envelhecimento para instalação de longo prazo ao ar livre ou em valas de cabos, superando os cabos isolados em PVC e reduzindo as despesas de manutenção e substituição em estágios posteriores.

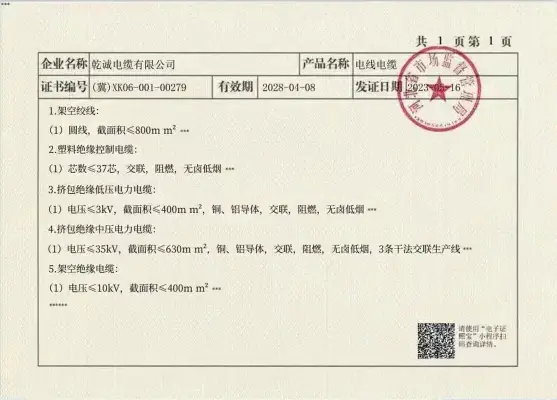

Para cada lote de cabo de alimentação de baixa tensão Qiancheng Alumínio XLPE LSZH, os arquivos de teste, incluindo teste de combustão, teste de resistência à tensão e teste de resistência, são mantidos por 5 anos. O reteste de amostragem no local do cliente é suportado. Possuímos laboratório credenciado pelo CNAS; todos os testes são realizados internamente, sem terceirização.
Construção sem halogênio e sem metais pesados. Apenas uma pequena quantidade de fumaça leve é gerada no incêndio sem gás corrosivo altamente tóxico, mantendo a visibilidade para a evacuação do local do incêndio e reduzindo os riscos de asfixia e envenenamento. É retardador de chamas para restringir a propagação contínua de chamas ao longo dos cabos e evitar o rápido aumento do incêndio.
Resistividade estável de condutor de alumínio de alta pureza com resistência de 20 ℃ DC em conformidade com os padrões. O aumento da temperatura é controlável durante operação prolongada. O isolamento XLPE de espessura uniforme passa nos testes de resistência à tensão de frequência de energia para todos os cabos acabados. O desempenho do isolamento permanece estável em ambientes complexos, como valas de cabos úmidas e túneis subterrâneos, reduzindo os riscos de vazamento elétrico e curto-circuito. As medições reais de vários projetos municipais no exterior mostram uma taxa de falha muito menor do que a dos cabos não padronizados.
A bainha flexível e resistente ao desgaste resiste a danos causados por arrastamento e flexão durante a construção para reduzir os riscos de choque elétrico. As matérias-primas não contêm substâncias halógenas nocivas e não possuem odor pungente para instalação em espaços fechados, garantindo fornecimento de energia seguro a longo prazo para locais densamente povoados.
Distribuição de energia de baixa tensão para túneis de metrô, plataformas de metrô leve e passagens subterrâneas.
Circuitos de distribuição de energia para enfermarias e áreas de emergência em hospitais e centros de saúde.
Segurança contra incêndio e distribuição geral de energia para centros de exposições, edifícios de escritórios altos, escolas e shopping centers.
Túneis utilitários abrangentes, estacionamentos subterrâneos e projetos de defesa aérea civil.
Linhas troncais de distribuição de energia ecológicas e leves para novos distritos urbanos e parques industriais.
A temperatura ambiente mínima de assentamento não deve ser inferior a 0°C. O pré-aquecimento dos cabos é recomendado para construção sob condições de baixa temperatura para evitar fissuras quebradiças na bainha.
Raio de curvatura mínimo ≥ 15 vezes o diâmetro externo do cabo. Mantenha-se afastado de arestas e cantos afiados para evitar riscar a camada de isolamento.
Adequado para roteamento de bandejas de cabos internas, instalação suspensa externa e colocação de valas de cabos. A imersão prolongada em água é proibida.
Terminais especiais de alumínio devem ser adotados para conexões de condutores de alumínio, com acessórios de proteção contra fogo correspondentes para juntas.
Mantenha a fiação longe de fontes de calor de alta temperatura tanto quanto possível para prolongar a vida útil do cabo.
Qiancheng é um fabricante de cabos físicos em grande escala. As informações sobre as instalações da fábrica, linhas de produção e laboratórios de testes são verificáveis. Realizamos vários projetos de infraestrutura no exterior. O cabo de alimentação de baixa tensão Qiancheng Alumínio XLPE LSZH suporta corte de comprimento e marcação de cabo personalizada. Conjuntos completos de certificados de teste chinês-inglês estão disponíveis para auxiliar na aceitação do projeto e no desembaraço aduaneiro.
R: Este produto atende às especificações de segurança contra incêndio de alto nível para transporte ferroviário. Temos casos de aceitação de vários projetos de transporte ferroviário de construção pública no exterior. Documentos de teste completos são fornecidos e retestes de terceiros são suportados para facilitar a aceitação tranquila do projeto.
R: O núcleo de alumínio apresenta peso mais leve e custos mais baixos de material, frete marítimo e assentamento, adequado para linhas troncais de longa distância. No entanto, a sua capacidade de transporte de corrente é inferior à do núcleo de cobre. Variantes com núcleo de cobre são preferidas para loops de alta corrente e curta distância.
R: O uso direto de terminais de cobre comuns não é recomendado. Terminais especiais de alumínio devem ser usados para conexões de condutores de alumínio e acessórios de proteção contra fogo devem ser instalados nas juntas para evitar falhas de superaquecimento causadas por mau contato.
R: O isolamento XLPE é resistente à umidade e resistente a ácidos e álcalis. Todos os cabos acabados passam nos testes de resistência à tensão de frequência de energia e oferecem desempenho de isolamento estável sob condições de túnel de rede elétrica. No entanto, a imersão prolongada em água será estritamente proibida; caso contrário, o envelhecimento da bainha ainda será acelerado.
R: A temperatura ambiente de assentamento não deve cair abaixo de 0 ℃. Pré-aqueça os cabos em condições de trabalho em baixa temperatura. Arrastar e dobrar com força são proibidos para evitar danos por rachaduras na bainha sob baixa temperatura.
R: Mantenha a fiação longe das bordas afiadas dos componentes para evitar arranhões na bainha e no isolamento. Enquanto isso, mantenha os cabos longe de fontes de calor de alta temperatura para prolongar a vida útil.
