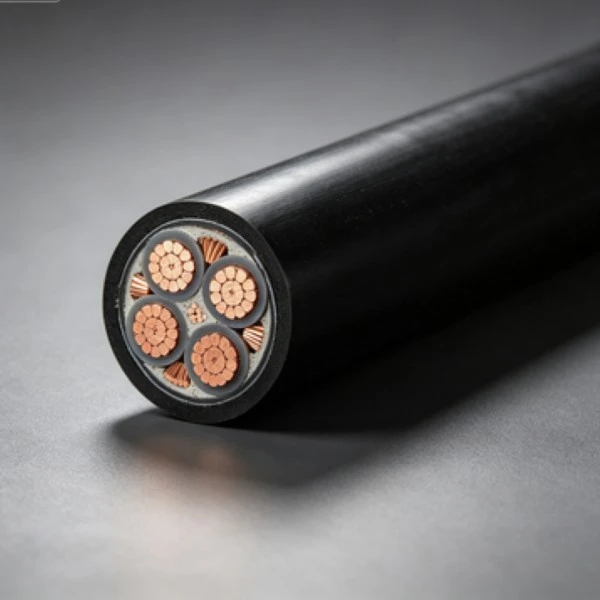

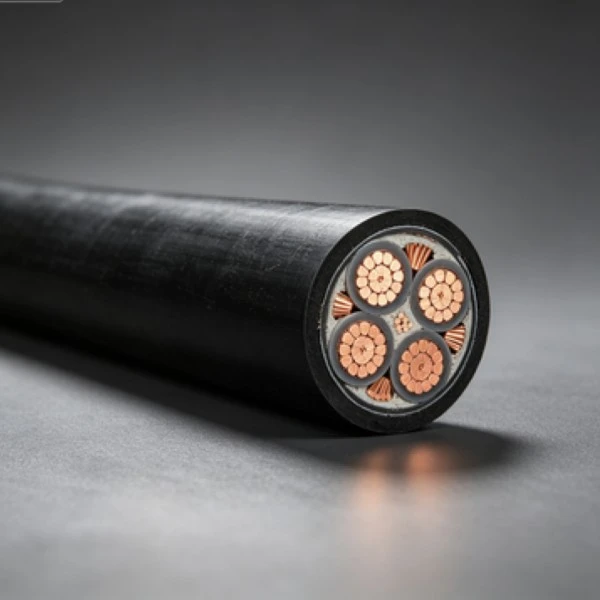

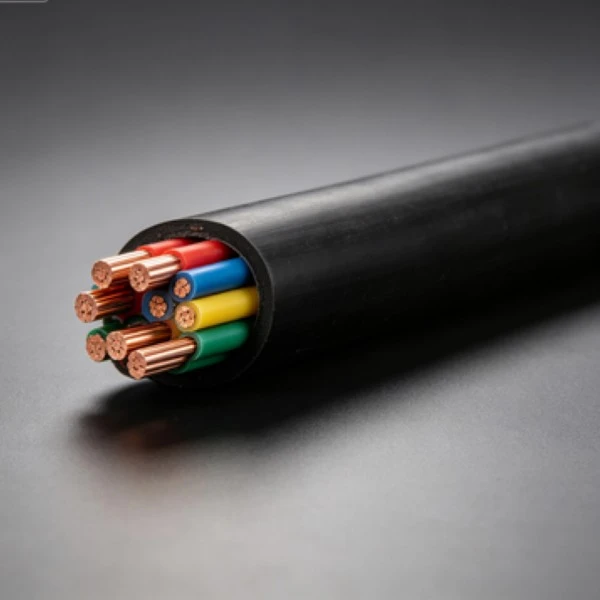

O cabo de alimentação de baixa tensão em PVC de cobre é uma construção de cabo de alimentação de baixa tensão que utiliza condutores de cobre com isolamento de PVC. A Qiancheng fabrica este tipo de cabo em diferentes tamanhos e configurações de condutores para distribuição de energia em edifícios, conexões de equipamentos e outros circuitos fixos de baixa tensão. A seção transversal do condutor necessária, o método de instalação, o comprimento do cabo e o ambiente operacional devem ser confirmados antes da produção.
Qiancheng pode organizar a produção de acordo com a seção transversal do condutor necessária, comprimento do cabo, quantidade e construção do cabo. Os tamanhos comuns de condutores cobrem aplicações desde pequenos circuitos ramificados até distribuição de baixa tensão de corrente mais alta. Para pedidos de projeto, especificações, embalagem, marcação de bainha e requisitos de entrega podem ser confirmados antes da produção.
As especificações disponíveis podem ser selecionadas de acordo com o tamanho do condutor necessário e as condições de instalação. O fornecimento cortado no comprimento e a identificação do revestimento podem ser discutidos para projetos que exigem comprimentos de cabo específicos ou informações de identificação.
Os cabos acabados podem ser inspecionados quanto à resistência do condutor, condição de isolamento, consistência dimensional e outros requisitos aplicáveis. Registros de inspeção e documentos técnicos podem ser fornecidos de acordo com as especificações do produto e requisitos do projeto.
O controle de produção abrange o processamento de condutores, extrusão de isolamento de PVC e inspeção de cabos acabados. As principais dimensões, como diâmetro do condutor, espessura do isolamento e diâmetro externo acabado, são verificadas em relação aos requisitos técnicos aplicáveis para manter a consistência entre os lotes de produção.
O tamanho e a construção do condutor devem corresponder à carga esperada, nível de tensão, método de colocação, temperatura ambiente e condições mecânicas. Fiação interna fixa, conduítes de cabos, conexões de equipamentos e outras aplicações de baixa tensão podem exigir especificações diferentes, mesmo quando a tensão nominal é a mesma.
|
Seção nominal (mm²) |
Número mínimo de fios condutores |
Diâmetro externo do condutor （mm） |
Espessura nominal do isolamento de PVC/mm |
Diâmetro externo aproximado do isolamento/mm |
Resistência máxima do condutor a 20℃(Ω/km) cobre |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5（B） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Os condutores de cobre fornecem o caminho de condução da corrente, enquanto o isolamento de PVC separa o condutor do ambiente circundante. A capacidade real de condução de corrente e a temperatura operacional permitida dependem do tamanho do condutor, do método de instalação, das condições ambientais e da especificação do cabo aplicável.
Os compostos de PVC podem fornecer características retardantes de chama dependendo da formulação do material selecionado e do padrão de produto aplicável. Quando um projeto especifica uma classificação específica de retardante de chama, o grau exigido deve ser confirmado com base na documentação técnica do cabo, em vez de ser assumido apenas com base no material de PVC.
O isolamento e a bainha de PVC fornecem proteção contra o manuseio normal e a exposição ambiental encontrada durante a instalação apropriada. Durante a construção, o cabo ainda deve ser protegido contra força de tração excessiva, arestas vivas, esmagamento e flexão além dos limites especificados.
O cabo pode ser considerado para instalações comuns de baixa tensão internas e externas quando a construção de PVC selecionada corresponder às condições ambientais. A umidade, a temperatura, a luz solar, a exposição química e a carga mecânica devem ser avaliadas para instalações fora das condições normais de fiação do edifício.
O dimensionamento correto do condutor, a proteção do circuito e o método de instalação são importantes para uma operação segura. A seleção do cabo deve levar em conta a corrente de carga esperada, a queda de tensão, a temperatura ambiente, as condições de agrupamento e o método de instalação permitido. A instalação oculta também deve seguir o código elétrico local aplicável.
O cabo de alimentação de baixa tensão de cobre PVC pode ser especificado para circuitos de baixa tensão em casas, apartamentos e outros edifícios, incluindo iluminação, tomadas e circuitos ramificados de equipamentos. O tipo de eletroduto, o tamanho do condutor e as condições de instalação devem ser confirmados de acordo com o projeto elétrico.
As aplicações típicas incluem lojas, escritórios, hotéis, escolas, hospitais e outros edifícios comerciais ou públicos onde são necessários circuitos de energia de baixa tensão. A especificação do cabo deve corresponder à carga do circuito, ao método de roteamento e aos requisitos elétricos locais.
O cabo pode ser usado para circuitos de baixa tensão temporários ou permanentes apropriados em canteiros de obras, edifícios pré-fabricados e instalações locais. Quando os cabos são expostos a movimentos, impactos ou arrastamentos repetidos, deve ser considerada uma construção especificamente destinada a serviços flexíveis.
Circuitos de baixa tensão em oficinas, armazéns, instalações logísticas e outros ambientes de indústria leve podem utilizar este tipo de cabo para iluminação, conexões de equipamentos e distribuição de energia. A exposição à poeira, temperatura, óleo e produtos químicos deve ser revisada ao determinar o revestimento e o método de instalação apropriados.
As aplicações podem incluir edifícios rurais, instalações agrícolas, iluminação agrícola e outras infra-estruturas de baixa tensão. Locais externos ou úmidos requerem atenção à proteção contra umidade, exposição aos raios UV, proteção mecânica e método de instalação aplicável.
O cabo pode ser usado em circuitos de baixa tensão adequados para iluminação, monitoramento de equipamentos e suporte de instalações elétricas em comunidades, áreas de estacionamento, parques e outros ambientes municipais. A especificação selecionada deve corresponder à rota real e às condições ambientais.
Para projetos no exterior, a construção e a documentação do cabo devem ser verificadas em relação aos padrões elétricos e aos requisitos de certificação aplicáveis no mercado de destino. O tamanho do condutor, a classificação de tensão, as características de isolamento e bainha, a embalagem, a marcação e a documentação de teste podem ser confirmados antes do envio.
O cabo também pode ser considerado para conexões adequadas de equipamentos de baixa tensão, circuitos ramificados e sistemas elétricos de suporte. Aplicações que envolvem movimento contínuo, alto estresse mecânico, alta temperatura ou requisitos especializados de desempenho contra incêndio podem exigir uma construção de cabo diferente.
R: A seção transversal do condutor deve ser selecionada de acordo com a corrente de carga esperada, queda de tensão permitida, método de instalação, temperatura ambiente e comprimento do circuito. Os valores listados na tabela técnica fornecem dimensões do condutor e dados de resistência, mas não devem ser usados sozinhos para determinar a corrente permitida para uma instalação específica.
R: A tabela técnica inclui construções sólidas e trançadas para alguns tamanhos de condutores menores, como 1,5 mm², 2,5 mm², 4 mm² e 6 mm². A construção apropriada depende da flexibilidade necessária, do método de instalação e das especificações aplicáveis.
R: Os itens típicos de inspeção podem incluir resistência CC do condutor, condição de isolamento, medições dimensionais e testes de resistência à tensão de acordo com o padrão de produto aplicável e as especificações de compra. Se um projeto exigir relatórios de inspeção ou registros de testes específicos, esses requisitos deverão ser confirmados antes da produção.
R: Os pedidos no exterior podem ser revisados de acordo com os requisitos de tensão, padrão de cabo, marcação, embalagem e documentação do mercado de destino. A norma aplicável deve ser especificada antecipadamente porque os requisitos dos cabos de baixa tensão diferem entre os mercados.
R: O comprimento do cabo, a marcação de identificação e a embalagem podem ser discutidos de acordo com a especificação de produção e a quantidade do pedido. Para requisitos personalizados, as informações de marcação necessárias, tolerância de comprimento, método de embalagem e quantidade de entrega devem ser confirmadas antes da produção.
R: Forneça a seção transversal do condutor necessária, construção do cabo, classificação de tensão, comprimento total, quantidade do pedido, aplicação, método de instalação e destino de entrega. Para pedidos de projeto, o padrão exigido, documentos de inspeção, marcação de bainha e especificações de embalagem também devem ser incluídos.
R: As construções padrão de cabos de alimentação de baixa tensão em PVC são geralmente selecionadas de acordo com o método de instalação especificado. Quando o cabo for submetido a arrasto contínuo, flexão repetida ou torção, deverá ser considerado um cabo flexível especificamente classificado para serviço móvel.
R: Confirme o modelo do cabo, o tamanho do condutor, a classificação de tensão, o comprimento do cabo e o padrão aplicável em relação às especificações do projeto. Durante a instalação, observe o raio de curvatura e as condições de tração exigidos e proteja o cabo contra força mecânica excessiva, arestas vivas e exposição ambiental inadequada.
Para uma cotação de cabo de alimentação de baixa tensão de cobre PVC, forneça o tamanho do condutor necessário, nível de tensão, quantidade, comprimento do cabo, método de instalação e destino. Qiancheng pode revisar as especificações e confirmar os requisitos de produção e documentação aplicáveis antes de fazer o pedido.
