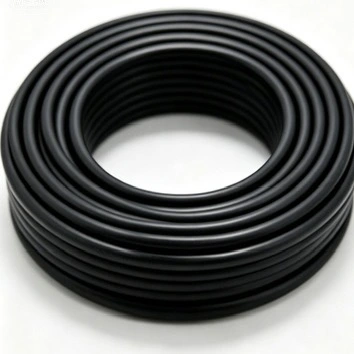

Cabo de alimentação de baixa tensão resistente ao fogo de alumínio XLPE FR

O cabo de alimentação de baixa tensão resistente ao fogo Qiancheng Alumínio XLPE FR foi projetado para distribuição de energia de baixa tensão onde a resistência ao fogo, o desempenho retardador de chamas e o peso da instalação precisam ser considerados juntos. O cabo utiliza um condutor de alumínio, isolamento XLPE, uma camada de mica resistente ao fogo e um revestimento externo retardador de chamas para aplicações que incluem sistemas de energia prediais, valas de cabos, redes municipais e instalações industriais.

Tabela de especificações do produto e parâmetros técnicos

Construção de cabos e seleção de materiais

Condutor de Alumínio

O condutor usa alumínio como material condutor de corrente. Comparado com um condutor de cobre de projeto elétrico equivalente, o alumínio pode reduzir a massa do cabo, o que pode ser relevante para cabos longos, carregamento de bandejas de cabos e manuseio de instalação. A seção transversal do condutor deve ser selecionada de acordo com a capacidade de condução de corrente, queda de tensão, condições de instalação e padrão elétrico aplicável.

Isolamento XLPE

O polietileno reticulado fornece o isolamento elétrico primário ao redor do condutor. Comparado com o isolamento de PVC convencional, o XLPE é geralmente selecionado por sua temperatura operacional permitida mais alta e resistência ao envelhecimento térmico. A temperatura operacional real, as condições de curto-circuito e o ambiente de serviço devem seguir as especificações do produto e o padrão de instalação aplicáveis.

Camada resistente ao fogo de mica

Uma camada resistente ao fogo à base de mica é incorporada na construção do cabo para ajudar a manter o isolamento e a integridade do circuito quando exposto a condições de incêndio definidas. A resistência ao fogo e o retardamento de chama são propriedades de desempenho distintas, portanto o método de teste exigido, a duração e os critérios de aceitação devem ser confirmados em relação à especificação do projeto e à documentação de teste disponível.

Bainha externa retardante de chama

A bainha externa fornece proteção mecânica e contribui para o desempenho retardador de chamas. Sua adequação para instalação externa ou em valas depende do composto de revestimento especificado, exposição ultravioleta, umidade, temperatura e condições mecânicas. A proteção da instalação deve ser considerada onde o cabo estiver exposto a tensões ambientais ou mecânicas severas.

O cabo de alimentação de baixa tensão resistente ao fogo de alumínio XLPE FR combina um condutor de alumínio com isolamento XLPE, uma camada resistente ao fogo e uma bainha retardadora de chamas. Esta construção permite que os requisitos elétricos, térmicos e de desempenho contra incêndio do projeto sejam considerados separadamente, em vez de depender de uma única propriedade do material.

Desempenho contra incêndio e segurança elétrica

Desempenho resistente ao fogo

A estrutura resistente ao fogo destina-se a suportar a continuidade do circuito sob condições específicas de teste de incêndio. A duração e a temperatura verificadas devem ser retiradas do relatório de teste correspondente, em vez de serem tratadas como uma garantia operacional geral para cada cenário de incêndio.

Desempenho retardador de chama

O retardamento de chama diz respeito à capacidade da construção do cabo de limitar a propagação da chama sob um teste definido. É diferente da resistência ao fogo, que diz respeito à manutenção da integridade do circuito por um período específico sob condições específicas de incêndio. Para aceitação do projeto, ambos os requisitos devem ser verificados em relação às normas e documentos de teste aplicáveis.

Isolamento Elétrico

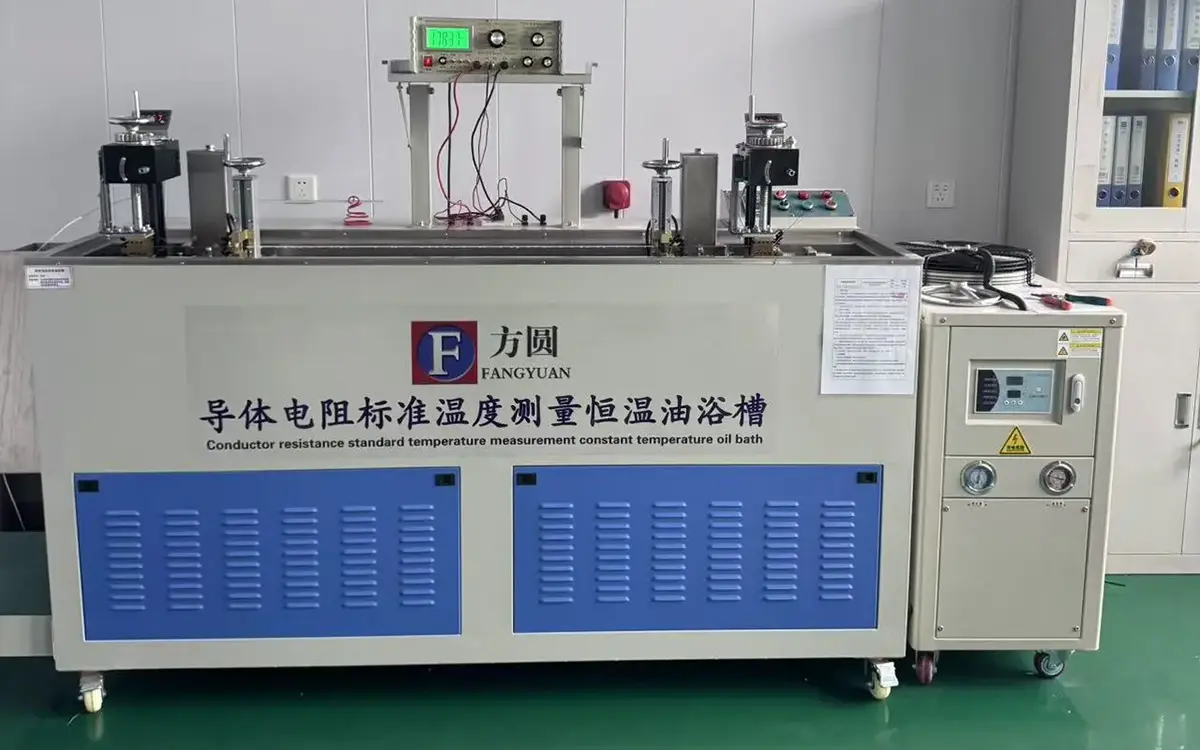

O isolamento XLPE separa o condutor das camadas protetoras externas e fornece isolamento elétrico durante a operação normal. A inspeção de cabos acabados pode incluir verificações dimensionais, resistência do condutor, testes relacionados ao isolamento e testes de resistência à tensão de acordo com a especificação solicitada e os requisitos de teste aplicáveis.

Controle de condutor e lote

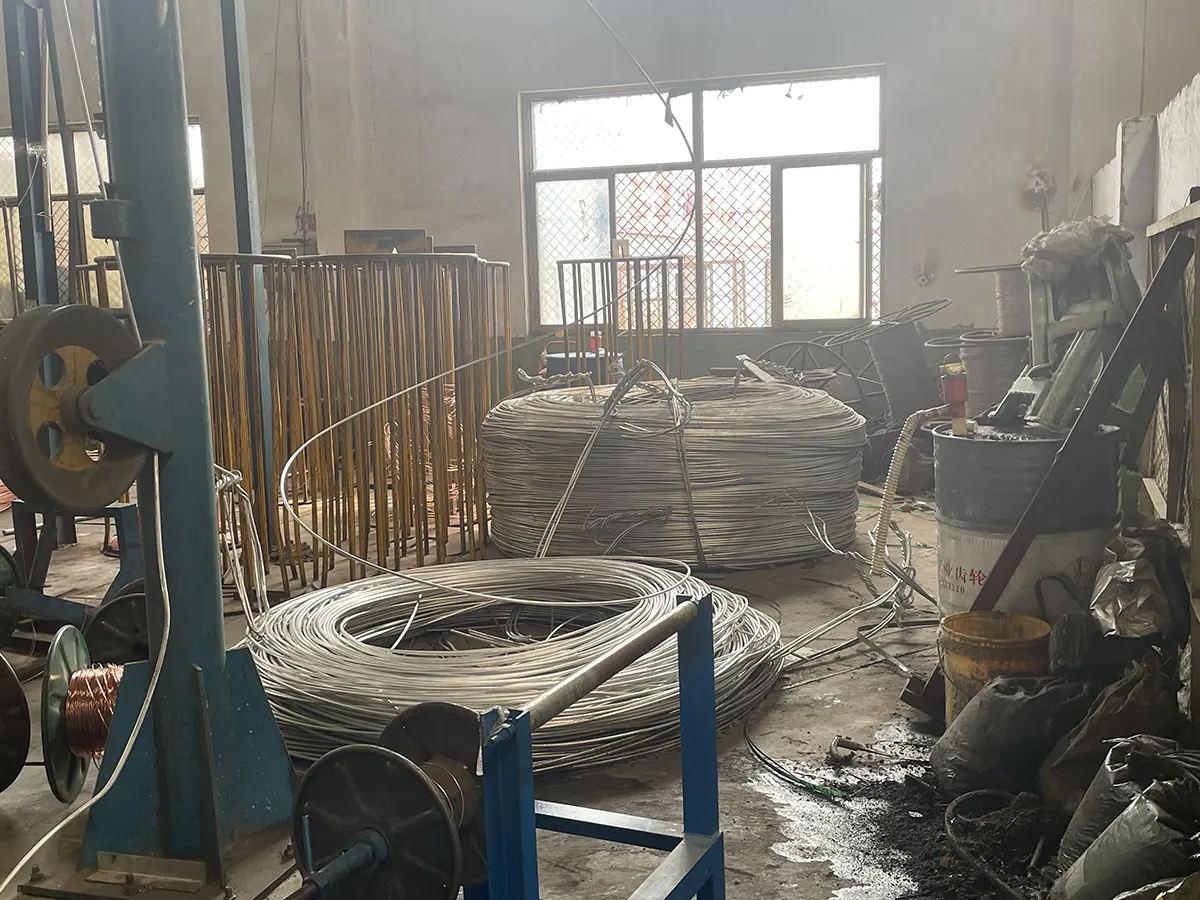

O material condutor de alumínio deve ser verificado quanto às propriedades elétricas e dimensionais exigidas antes da produção do cabo. Os registros de produção e os resultados dos testes de cabos acabados fornecem uma base para a rastreabilidade dos lotes. Quando exigido por um contrato de projeto, a inspeção de fábrica ou amostragem de terceiros pode ser organizada de acordo com um escopo de inspeção acordado.

Considerações sobre seleção e instalação

Tamanho do condutor

A seleção do cabo deve considerar a corrente de carga, o método de instalação, a temperatura ambiente, o agrupamento dos cabos, a queda de tensão e as condições de curto-circuito. Os valores de ampacidade na tabela são dados de referência para as configurações listadas; o tamanho final do condutor deverá ser confirmado utilizando o método de cálculo e fatores de correção exigidos pela norma de projeto.

Temperatura de instalação

Para cabos com isolamento de PVC, bainha de PVC ou bainha retardadora de chama sem halogênio, a temperatura ambiente de instalação não deve ser inferior a 0 ℃. A instalação em baixa temperatura deve ser realizada somente quando a construção do cabo e o procedimento de instalação permitirem.

Raio de curvatura mínimo durante a instalação

Após a conclusão do assentamento do cabo, um teste de resistência à tensão deverá ser realizado por 15 minutos com tensão de teste de 3,5 kV.

Aplicações e Condições de Trabalho

O cabo de alimentação de baixa tensão resistente ao fogo de alumínio XLPE FR pode ser considerado para distribuição de energia de baixa tensão para segurança contra incêndio em hospitais, escolas, edifícios comerciais, instalações industriais, redes de tubulação municipais e projetos semelhantes. A seleção deve ser baseada na carga necessária, tensão, método de instalação, condições ambientais e requisitos de desempenho contra incêndio.

Bandejas de cabos internas

Adequado para circuitos de energia de baixa tensão instalados em eletrocalhas internas onde os requisitos de desempenho contra incêndio fazem parte das especificações do projeto. O espaçamento, o agrupamento e a dissipação de calor do suporte do cabo devem ser considerados durante a instalação.

Instalação externa e em valas para cabos

O cabo pode ser usado para instalação aérea externa e valas de cabos quando a construção da bainha e as condições ambientais forem adequadas. A exposição UV, umidade, mudanças de temperatura e proteção mecânica devem ser avaliadas antes da instalação.

Enterro Direto

O enterramento direto leve pode ser considerado quando a construção do cabo e os requisitos do projeto permitirem. As condições do solo, umidade, corrosão, profundidade de enterramento e proteção mecânica devem ser avaliadas antes que o método de instalação seja confirmado.

Condições de trabalho restritas

É proibida a colocação de imersão subaquática de longo prazo. Para locais com exposição contínua à água, contaminação química grave, carga mecânica excepcional ou outras condições especiais, deve ser selecionada uma construção de cabo projetada especificamente para essas condições.

Controle de Qualidade e Documentação Técnica

Qiancheng mantém registros de produção e inspeção para fabricação de cabos e testes de produtos acabados. Dependendo da configuração do produto e dos requisitos do projeto, a documentação pode incluir especificações do produto, registros de testes de fábrica, resultados de testes de resistência à tensão, relatórios de testes de desempenho contra incêndio e informações de rastreabilidade de lotes.

Para projetos de exportação, os clientes podem fornecer antecipadamente o tamanho do condutor necessário, o comprimento do cabo, o método de instalação, os requisitos de desempenho contra incêndio e os padrões aplicáveis. Estas informações ajudam a determinar a construção apropriada do cabo e o pacote de documentação antes da produção.

Visitas à fábrica do cliente, procedimentos de inspeção acordados e amostragem independente de terceiros podem ser organizados quando exigido pelo contrato. O corte longitudinal e a marcação da superfície também podem ser discutidos de acordo com a especificação do pedido.

Perguntas frequentes

Q1: Qual é a principal diferença entre um cabo resistente ao fogo com núcleo de alumínio e um cabo resistente ao fogo com núcleo de cobre?

R: O alumínio reduz a massa do condutor em comparação com o cobre sob condições de projeto elétrico comparáveis. A diferença real no peso e custo do cabo depende do tamanho do condutor, da construção do cabo, do método de instalação e dos requisitos do projeto. O dimensionamento do condutor não deve ser baseado apenas no peso.

Q2: O que a camada resistente ao fogo de mica faz?

R: A camada de mica atua como uma barreira resistente ao fogo ao redor do condutor. Sob um teste de incêndio qualificado, ajuda a manter o isolamento elétrico e a integridade do circuito durante a duração do teste especificada. O desempenho verificado deve ser retirado do relatório de teste relevante.

Q3: Por que o XLPE é usado em vez do isolamento convencional de PVC?

R: O XLPE é comumente selecionado onde são necessárias maior capacidade de temperatura operacional e resistência ao envelhecimento térmico. O sistema de isolamento adequado ainda depende do nível de tensão, das condições ambientais, do método de instalação e da norma aplicável.

Q4: Como o tamanho do condutor deve ser selecionado?

R: A seleção deve considerar a corrente de carga, método de instalação, temperatura ambiente, agrupamento, queda de tensão e condições de curto-circuito. Os valores de ampacidade mostrados na tabela de especificações devem ser usados ​​juntamente com o cálculo de projeto aplicável e os fatores de correção.

Q5: Quais são os requisitos mínimos de raio de curvatura?

R: Durante a instalação, o raio de curvatura mínimo é 20D para cabo de núcleo único não blindado, 15D para cabo de núcleo único blindado, 15D para cabo multinúcleo não blindado e 12D para cabo multinúcleo blindado. Perto de caixas de conexão e terminais, os valores especificados são 15D, 12D, 12D e 10D respectivamente.

Q6: Qual teste é necessário após a colocação do cabo?

R: De acordo com os requisitos de instalação fornecidos, um teste de resistência à tensão deve ser realizado após colocação em 3,5 kV por 15 minutos. O procedimento de teste real deve seguir as especificações de projeto aplicáveis ​​e os requisitos de segurança.

Q7: Este cabo pode ser instalado ao ar livre ou enterrado diretamente?

R: A instalação aérea externa, a instalação em valas de cabos e o enterramento direto leve podem ser considerados quando as condições ambientais e de instalação forem adequadas. A imersão subaquática de longo prazo é proibida. A exposição aos raios UV, a umidade, as condições do solo e a proteção mecânica devem ser avaliadas antes da instalação.

Q8: Quais documentos podem ser fornecidos para um projeto de exportação?

R: Dependendo da configuração do produto e do contrato, os documentos disponíveis podem incluir especificações do produto, registros de testes de fábrica, resultados de testes de resistência à tensão, relatórios de testes de desempenho contra incêndio e registros de rastreabilidade de lotes. A documentação necessária deve ser confirmada antes da produção.
