O cabo de alimentação de baixa tensão resistente ao fogo de cobre XLPE FR foi projetado para circuitos de baixa tensão onde o controle de propagação de chamas e o fornecimento de energia contínuo sob condições de incêndio especificadas são necessários. Sua construção combina um condutor de cobre, isolamento XLPE, fita de mica resistente ao fogo, enchimento retardador de chama e uma bainha externa protetora para distribuição de energia em caso de incêndio e outras instalações de baixa tensão com requisitos definidos de desempenho contra incêndio.
|
Seção nominal (mm²) |
Número mínimo de fios condutores |
Diâmetro externo do condutor （mm） |
Espessura nominal do isolamento XLPE /mm |
Diâmetro externo aproximado do isolamento /mm |
Resistência máxima do condutor a 20 ℃ (Ω/km) cobre |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5（B） |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

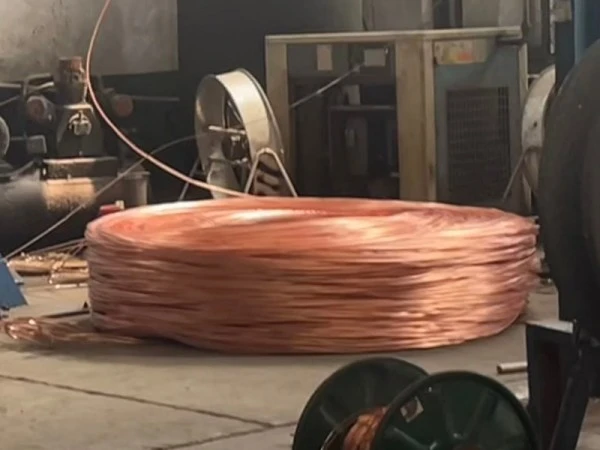

O condutor é feito de cobre eletrolítico e está disponível em construções de fio único e trançado de acordo com a seção transversal especificada. Os valores de resistência do condutor na tabela acima fornecem uma referência direta para a seleção elétrica. Condutores trançados também podem proporcionar maior flexibilidade onde a rota do cabo inclui curvas, bandejas ou conduítes.
A fita de mica de camada dupla é aplicada ao redor do conjunto do condutor como barreira primária resistente ao fogo. Sob um teste de incêndio específico, a camada de mica ajuda a proteger o condutor e o sistema de isolamento da exposição direta ao calor e apoia a integridade do circuito durante a duração necessária do teste. O desempenho da resistência ao fogo deve ser avaliado de acordo com a norma do produto aplicável e o relatório de teste, e não apenas pela temperatura.
XLPE fornece o principal isolamento elétrico ao redor do condutor. Sua temperatura operacional contínua comumente especificada é de 90 ℃, sujeita ao projeto e padrão de cabo aplicável. Comparado com o isolamento convencional de PVC, o XLPE possui maior capacidade térmica e boa resistência ao envelhecimento e a muitos ambientes químicos, o que o torna adequado para circuitos de energia expostos a temperaturas operacionais elevadas.
O enchimento retardador de chama é usado para ocupar espaços internos entre os componentes do cabo e manter a geometria pretendida do cabo. Sua função também é limitar a propagação da chama através de lacunas internas quando o cabo é exposto ao fogo.
A bainha externa fornece proteção mecânica e contribui para o controle da propagação da chama. Para instalações externas ou em valas, a resistência real à exposição aos raios UV, à umidade e às condições do solo deve ser verificada em relação ao material de revestimento especificado e aos requisitos do projeto.
Os requisitos de produção e testes aplicáveis dependem da construção do cabo, da tensão nominal, da classificação de desempenho contra incêndio e do mercado de destino. Para projetos de exportação, os requisitos exigidos da GB, IEC ou do país de destino devem ser confirmados antes da produção para que a configuração e a documentação do cabo correspondam às especificações do projeto.

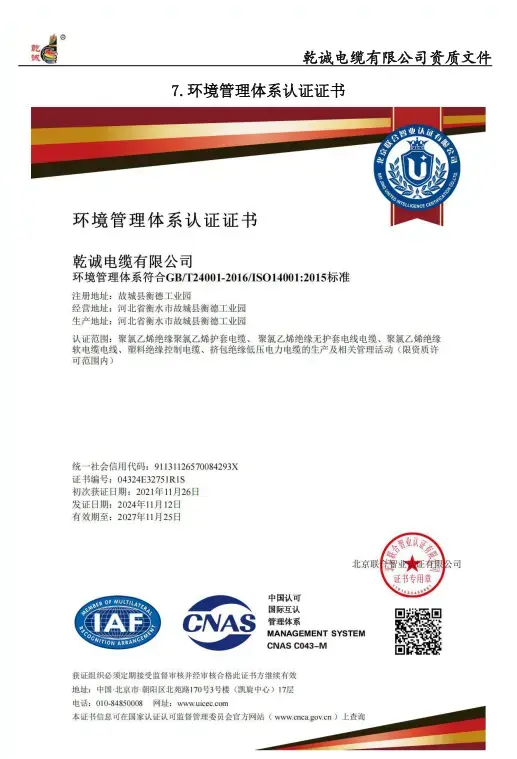

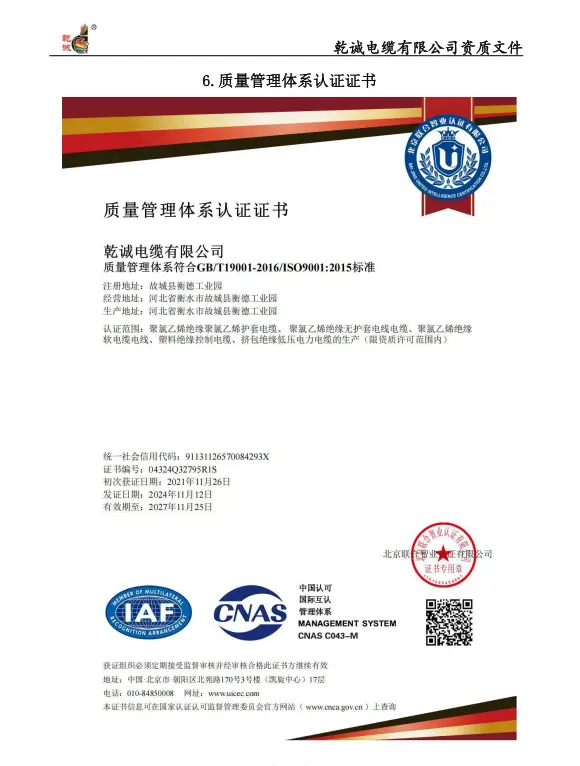

A documentação de qualidade disponível pode incluir certificações de Gestão de Qualidade ISO 9001, Gestão Ambiental ISO 14001 e Saúde e Segurança Ocupacional ISO 45001, juntamente com qualificações de produção aplicáveis e documentação de teste de produto.
Para requisitos de desempenho contra incêndio, relatórios de testes relevantes de integridade ao fogo e retardador de chama podem ser fornecidos quando aplicável à construção do produto especificado. Os registros de produção e inspeção relacionados aos lotes também podem ser mantidos para rastreabilidade de acordo com os requisitos do pedido e do controle de qualidade.
O cabo de alimentação de baixa tensão resistente ao fogo de cobre XLPE FR usa camadas de construção separadas para diferentes funções relacionadas ao fogo. Os materiais retardadores de chama destinam-se a limitar a propagação das chamas, enquanto a camada de mica resistente ao fogo suporta a operação contínua do circuito durante o teste de incêndio especificado. Estes são requisitos de desempenho diferentes e devem ser verificados através dos métodos de teste e relatórios correspondentes.
O isolamento XLPE é projetado para uma temperatura operacional de condutor contínuo de até 90 ℃ sob a especificação aplicável. A corrente real permitida depende do tamanho do condutor, método de instalação, temperatura ambiente, agrupamento e outros fatores de correção. A seleção do cabo deve, portanto, basear-se nas condições completas de instalação e não apenas na temperatura de isolamento.
Os condutores de cobre fornecem o caminho elétrico para a transmissão de energia de baixa tensão. Os valores máximos de resistência listados na tabela técnica podem ser usados na verificação de queda de tensão, aquecimento do condutor e projeto do circuito. A inspeção de cabos acabados pode incluir testes de resistência do condutor, isolamento e tensão suportável de acordo com os requisitos de produção e projeto aplicáveis.
As dimensões do condutor, a espessura do isolamento e as características do cabo acabado podem ser verificadas durante a produção. Os registros de inspeção e a documentação do produto podem ser associados ao lote de produção ou bobina de cabo relevante quando a rastreabilidade for necessária. Isto fornece uma base prática para inspeção de entrada, aceitação do projeto e manutenção posterior.
Selecione a seção transversal do condutor de acordo com a corrente de projeto, queda de tensão permitida, método de instalação, temperatura ambiente e agrupamento de cabos. Os valores na tabela técnica descrevem as dimensões e a resistência do condutor, mas não devem ser tratados como uma tabela de ampacidade independente.
Antes de fazer o pedido, confirme se o projeto exige desempenho retardador de chamas, resistência ao fogo por um período especificado ou ambos. Quando for necessária uma classificação de integridade ao fogo, a temperatura de teste exigida, a duração, a condição do circuito e o padrão aplicável deverão ser comparados com a documentação de teste do cabo.
Para construção abaixo da temperatura mínima de instalação especificada pelo fabricante, procedimentos adequados de manuseio e pré-aquecimento devem ser seguidos de acordo com a especificação do produto. A temperatura máxima de operação do condutor contínuo é geralmente especificada como 90 ℃ para esta construção isolada em XLPE. Fontes de calor, agrupamento de cabos e condições ambientais também devem ser considerados durante a instalação.
O cabo deve ser instalado sem exceder o raio de curvatura mínimo especificado. Para os valores fornecidos para este produto, um raio de curvatura mínimo de referência é ≥10 × diâmetro externo do cabo para cabos unipolares e ≥15 × diâmetro externo do cabo para cabos multipolares. Os requisitos reais de instalação devem seguir a especificação do produto aplicável.
1. Circuitos internos de emergência contra incêndio:Adequado para aplicações como distribuição de energia para proteção contra incêndio, circuitos de energia de equipamentos e instalações de bandejas de cabos onde é necessário fornecimento contínuo de energia sob condições específicas de incêndio.
2. Edifícios comerciais e públicos:Bandejas de cabos, eixos e outras rotas de distribuição de baixa tensão podem ser consideradas quando o cabo selecionado atende aos requisitos elétricos e de desempenho contra incêndio do projeto.
3. Instalações externas e em valas de cabos:A instalação pode ser considerada onde a construção da bainha for adequada aos UV, umidade e condições mecânicas esperadas.
4. Enterro direto:O enterramento direto só deve ser usado quando a construção e o revestimento do cabo forem especificados para o solo, umidade e condições mecânicas e químicas no local de instalação.
As juntas intermediárias devem ser minimizadas em circuitos de emergência contra incêndio. Quando for necessária uma conexão de junta ou ramificação, o sistema de junção deverá ser compatível com a classificação elétrica do cabo e o desempenho exigido contra incêndio. Os componentes de junção ou terminação resistentes ao fogo devem ser selecionados como um sistema completo, em vez de depender apenas do próprio cabo.
A identificação do cabo deve ser mantida em ambas as extremidades e em pontos de rota apropriados para apoiar a inspeção e manutenção futura. Durante a tração e a colocação, evite forças de tração excessivas, arestas vivas e dobras descontroladas que possam danificar o isolamento ou as camadas resistentes ao fogo.
O cabo integra suas camadas resistentes ao fogo e retardantes de chamas na estrutura fabricada na fábrica, reduzindo a necessidade de tratamento separado de proteção contra incêndio ao longo do corpo do cabo. No entanto, terminações, juntas, suportes e penetrações através de estruturas resistentes ao fogo ainda requerem sistemas de instalação compatíveis para manter as características elétricas e de desempenho contra incêndio exigidas da instalação completa.
R: O desempenho retardador de chama diz respeito à limitação da propagação da chama após a ignição, enquanto o desempenho resistente ao fogo diz respeito à manutenção da integridade especificada do circuito sob condições de incêndio definidas. Um cabo pode ser necessário para atender a um ou ambos os requisitos, dependendo do projeto.
R: O XLPE fornece isolamento elétrico com uma temperatura operacional contínua típica de 90 ℃ para este tipo de construção. Sua capacidade térmica e resistência ao envelhecimento o tornam adequado para circuitos de energia de baixa tensão onde a temperatura operacional e as condições de serviço precisam ser consideradas.
R: Confirme a corrente de carga, seção transversal do condutor, queda de tensão permitida, método de instalação, temperatura ambiente, agrupamento de cabos, comprimento da rota e nível de desempenho contra incêndio necessário. Esses fatores determinam se um determinado tamanho e construção são adequados para o projeto.
R: Especificações relevantes do produto, registros de inspeção e relatórios de teste aplicáveis podem ser fornecidos de acordo com a construção do cabo e os requisitos do pedido. Para projetos de exportação, o padrão exigido e a documentação do mercado de destino devem ser confirmados antes da produção.
R: Preste atenção à temperatura de instalação, raio de curvatura, tensão de tração, fontes de calor, agrupamento de cabos e proteção mecânica. As juntas e terminações também devem utilizar componentes compatíveis com as especificações elétricas e de desempenho contra incêndio exigidas.
R: Pode ser considerado para essas aplicações quando a bainha e a construção completa do cabo são adequadas para as condições reais de UV, umidade, solo, mecânicas e químicas. O enterramento direto não deve ser presumido apenas com base na classificação de incêndio do cabo.
