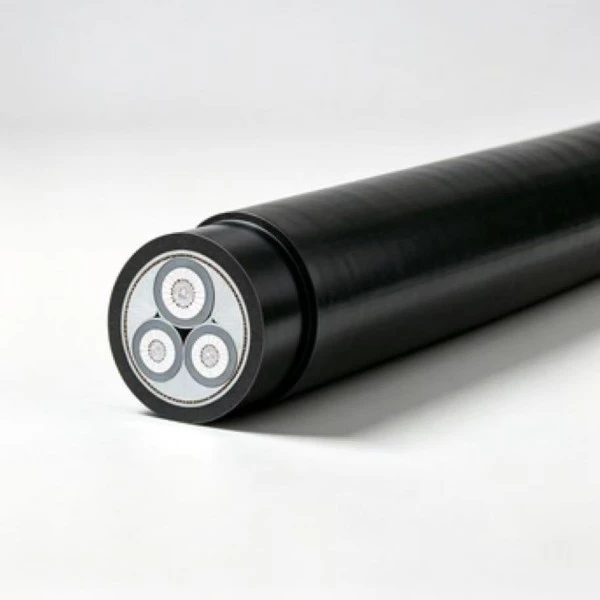

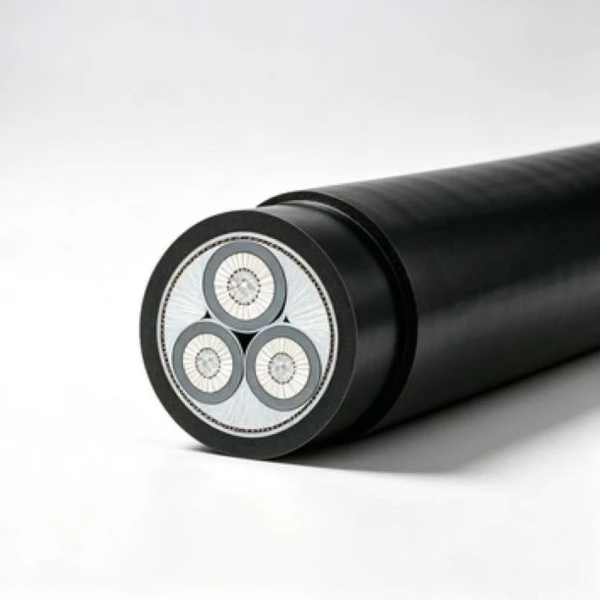

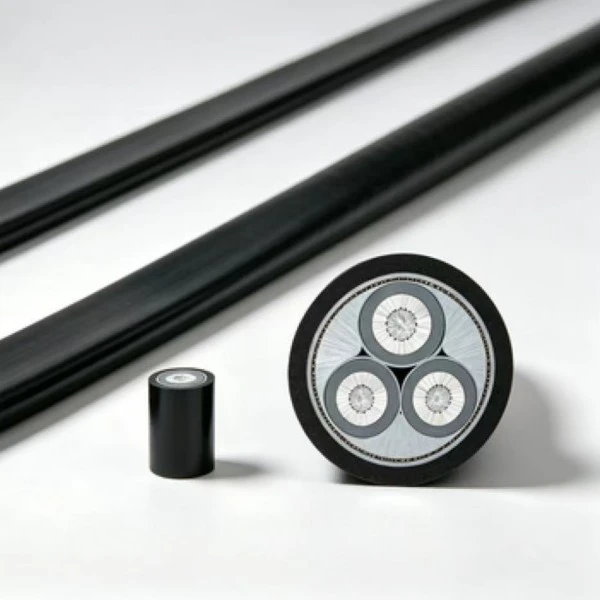

Cabo de alimentação de baixa tensão em PVC de alumínio

Modelos de produto: VLV, VLV6(2)2, VLY, VLV6(2)3, etc.

O cabo de alimentação de baixa tensão em alumínio e PVC adota condutores de alumínio de alta pureza com condutividade estável e peso leve para fácil instalação, o que reduz bastante os custos de aquisição do projeto. Classificado para transmissão de energia de baixa tensão de 0,6/1 kV, ele se adapta a diversas condições de assentamento fixo, incluindo aplicações internas, externas e em valas de cabos.

Dimensões do produto e parâmetros técnicos

Desempenho Técnico

Raio de curvatura:

Raio de curvatura permitido para cabos unipolares: \(20\times(d+D)\pm5\%\)

Raio de curvatura permitido para cabos multicondutores: \(15\times(d+D)\pm5\%\)

D = Diâmetro externo real do cabo (mm)

d = Diâmetro real do condutor (mm)

Temperatura de postura:

O pré-aquecimento deve ser realizado antes do assentamento se a temperatura ambiente estiver abaixo de 0°C.

Diferença de altura de assentamento:

Nenhuma limitação na diferença de altura de assentamento vertical do cabo.

Coeficientes de correção de ampacidade sob diferentes temperaturas ambientes

Cenários de assentamento e aplicação

Colocação fixa interna em instalações de fábrica

Amplamente utilizado para circuitos de distribuição de energia de baixa tensão dentro de oficinas de fábricas e armazéns, distribuídos ao longo de paredes e bandejas de cabos. Com estrutura de cabo estável e proteção confiável de isolamento de PVC, o cabo de alimentação de baixa tensão em PVC de alumínio atende aos requisitos de fonte de alimentação para equipamentos movidos a energia de fábrica. Apresentando uma construção conveniente, é adequado para distribuição de energia principal interna de longa distância.

Colocação exposta ao ar livre

Pode ser instalado suspenso ao longo de paredes compostas de fábrica e postes de serviços públicos. A bainha externa de PVC possui excelente resistência ao envelhecimento contra a erosão solar, eólica e chuvosa. É comumente aplicado para distribuição de energia municipal e principais linhas externas de fornecimento de energia de parques industriais para reduzir o custo geral de aquisição do projeto.

Colocação em valas/túneis de cabos

Instalado em valas subterrâneas de cabos e túneis de serviços públicos abrangentes. O ambiente ventilado proporciona desempenho favorável de dissipação de calor e facilita a inspeção e manutenção do circuito em estágio posterior. É amplamente adotado em instalações de apoio municipais e sistemas subterrâneos de distribuição de energia de parques industriais.

Colocação de solo enterrado diretamente

Pode ser enterrado diretamente no solo subterrâneo com medidas básicas de proteção. Adequado para projetos de estradas suburbanas, renovação de redes elétricas rurais e linhas de fornecimento de energia externas de parques industriais. O cabo condutor de alumínio leve reduz as dificuldades de transporte e tração de cabos e se adapta a projetos de infraestrutura de grande escala.

Novos projetos de renovação de redes elétricas rurais

Opção preferida para principais linhas de distribuição de energia rural com desempenho de custo proeminente. É usado para transmissão de energia de baixa tensão de transformadores de vilarejos para usuários finais. Ele apresenta grandes vantagens para compras em grandes volumes e é um cabo amplamente utilizado para projetos de modernização de redes elétricas rurais.

Perguntas frequentes

Q1: Qual classificação de tensão é aplicável e o cabo pode ser usado para projetos externos?

R: O cabo de alimentação de baixa tensão em alumínio e PVC é classificado em 0,6/1 kV para distribuição de energia convencional de baixa tensão. Dependendo da construção do cabo e das condições do local, os métodos de instalação podem incluir roteamento aéreo externo, valas de cabos e certas aplicações enterradas diretamente. A bainha de PVC oferece resistência à exposição normal ao ar livre, mas a luz solar prolongada, a umidade, a temperatura e as condições mecânicas devem ser consideradas durante a seleção do cabo.

Q2: Qual é o raio de curvatura mínimo? O cabo pode ser instalado em baixas temperaturas?

R: Para cabos unipolares, o requisito de flexão especificado é 20 × (d + D) ±5%, sujeito à especificação do produto aplicável. Quando a temperatura ambiente de assentamento estiver abaixo de 0°C, o pré-aquecimento apropriado deve ser realizado antes da instalação. A instalação direta sem o tratamento térmico necessário deve ser evitada porque o PVC de baixa temperatura pode se tornar menos flexível e mais suscetível a danos mecânicos.

Q3: Estão disponíveis diferentes seções transversais de condutores e comprimentos de cabos personalizados?

R: A linha de produtos listada cobre seções transversais de condutores de 1,5 mm² a 1000 mm². As especificações padrão podem ser fornecidas de acordo com a disponibilidade de produção, enquanto os requisitos de corte sob medida e marcação de cabos podem ser discutidos para pedidos de projeto. Tanto quantidades de amostras quanto pedidos maiores no exterior podem ser revisados ​​de acordo com as especificações e quantidades exigidas.

Q4: Quais são as vantagens dos condutores de alumínio em comparação com os condutores de cobre?

R: O alumínio tem uma densidade mais baixa que o cobre, portanto, um cabo condutor de alumínio pode reduzir o peso geral do cabo e facilitar o transporte e o manuseio da instalação. O custo do seu material também pode ser inferior ao do cobre, o que pode ser relevante para circuitos de longa distância e grandes quantidades de aquisição. A seleção deve considerar a capacidade de corrente, queda de tensão, comprimento do cabo, método de instalação e custo total do projeto.

P5: Podem ser fornecidos relatórios de teste e documentos técnicos em inglês para projetos no exterior?

R: Registros de inspeção de fábrica e relatórios de testes elétricos relevantes podem ser fornecidos de acordo com as especificações do produto e requisitos do pedido. Documentos em inglês também podem ser preparados para revisão de projetos no exterior ou documentação alfandegária, quando necessário. O pacote exato de certificado e relatório de teste deve ser confirmado de acordo com o mercado de destino e os requisitos de aceitação do projeto.

Q6: É necessária proteção adicional para instalação diretamente enterrada?

R: O enterramento direto pode ser considerado quando o solo e as condições de instalação estiverem dentro da faixa de aplicação especificada. Mangas protetoras ou conduítes adicionais são recomendados quando o cabo puder ser exposto a fortes condições de ácido-alcalino, umidade excessiva, impacto mecânico ou outros fatores ambientais anormais. A profundidade de sepultamento, drenagem e proteção mecânica também deverão seguir os requisitos de instalação aplicáveis.

Q7: Que fatores determinam o prazo de entrega? A produção acelerada é possível?

R: O prazo de entrega depende da especificação do cabo, seção transversal do condutor, quantidade do pedido, cronograma de produção e requisitos de embalagem ou documentação. As especificações padrão podem ter prazos de entrega mais curtos quando a capacidade de produção e os materiais estão disponíveis. Para pedidos personalizados ou de grande volume, a quantidade necessária e a data prevista de entrega devem ser confirmadas com antecedência para que o cronograma de produção possa ser organizado adequadamente.

Q8: Como a temperatura ambiente afeta a capacidade de transporte de corrente a longo prazo?

R: A corrente permitida diminui à medida que a temperatura ambiente aumenta porque a dissipação de calor se torna menos eficaz. O coeficiente de correção de temperatura aplicável deve, portanto, ser considerado ao selecionar o tamanho do condutor e o método de instalação. Para locais fechados ou mal ventilados onde a temperatura ambiente permanece acima de 40°C, uma avaliação térmica adicional pode ser necessária antes da seleção final do cabo.
