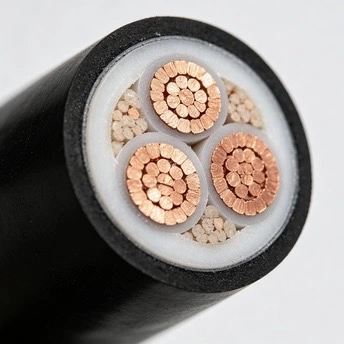

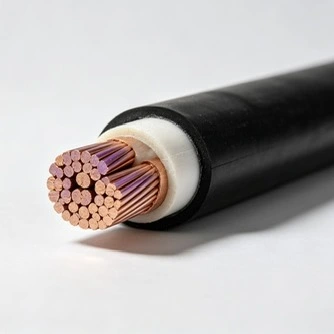

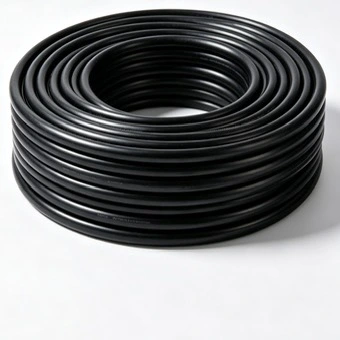

O cabo de alimentação de baixa tensão Qiancheng Copper XLPE LSZH foi projetado para distribuição de energia de baixa tensão em edifícios e infraestruturas onde são especificadas a redução de fumaça e a construção de cabos sem halogênio. Pode ser utilizado em instalações metropolitanas, hospitais, prédios de escritórios, túneis de utilidades e outras áreas fechadas, com tamanhos de condutores selecionados de acordo com a carga necessária, método de instalação e especificações do projeto.
|
Seção transversal nominal do condutor (mm²) |
Número Mínimo de Fios Condutores |
Diâmetro Externo do Condutor (mm) |
Espessura nominal do isolamento XLPE (mm) |
Diâmetro externo aproximado do isolamento (mm) |
Máx. Resistência do condutor a 20°C Cobre (Ω/km) |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
O cabo de alimentação de baixa tensão XLPE LSZH de cobre usa isolamento XLPE para separação elétrica entre o condutor e os componentes do cabo circundantes. O XLPE fornece uma temperatura operacional normal mais alta do que o isolamento de PVC convencional e é comumente selecionado onde são necessários desempenho térmico, estabilidade de isolamento e confiabilidade elétrica de longo prazo. Os limites operacionais reais devem seguir o padrão de cabo aplicável e as especificações do projeto.
A construção LSZH destina-se a instalações onde a geração de fumaça e produtos de combustão contendo halogênio precisam ser controlados. A densidade da fumaça e o gás ácido halogênio são características de desempenho distintas e devem ser verificadas em relação aos padrões de teste aplicáveis e aos requisitos do projeto. A IEC 61034 cobre a medição de emissão de fumaça, enquanto a IEC 60754-1 especifica um método para determinar o conteúdo de gás ácido halogênio.
O cabo usa condutores de cobre para transmissão de energia de baixa tensão. A resistência do condutor é um parâmetro importante para avaliar a queda de tensão e as perdas operacionais, enquanto a seção transversal do condutor deve ser selecionada de acordo com a capacidade de condução de corrente, condições de instalação, temperatura ambiente, agrupamento e queda de tensão permitida.
Os tamanhos de condutores disponíveis na tabela técnica cobrem pequenos requisitos de controle e circuitos de derivação, bem como aplicações maiores de distribuição de energia de baixa tensão. A seleção final deve considerar a carga conectada, o comprimento do circuito, o método de instalação, as condições de curto-circuito e os requisitos elétricos locais aplicáveis, em vez de apenas a seção transversal do condutor.

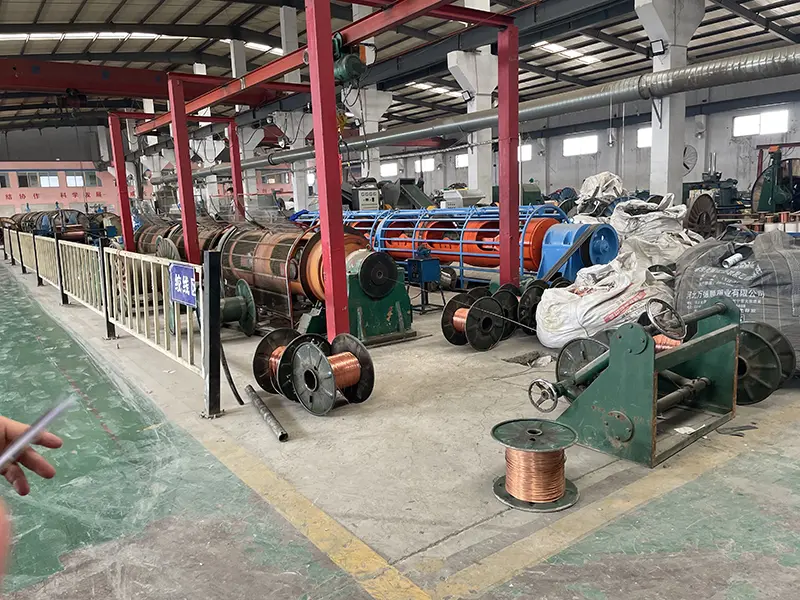

Qiancheng opera suas próprias instalações de produção com extrusão de cabos e equipamentos de teste para fabricação e controle de qualidade de rotina. Registros de produção, inspeção de matérias-primas e resultados de testes elétricos ou relacionados à combustão podem ser mantidos de acordo com os requisitos da documentação do projeto. Para projetos que exigem verificação adicional, podem ser organizadas visitas à fábrica e amostragem de terceiros, sujeitas às condições do projeto.
O material do condutor, o composto de isolamento, o material da bainha, as dimensões do condutor e a espessura do isolamento são controlados durante a produção de acordo com a especificação aplicável. As verificações dimensionais e os testes elétricos fornecem pontos de verificação práticos antes que o cabo acabado seja liberado para entrega.
A documentação em nível de lote pode ser usada para conectar o cabo acabado com seus registros de produção e inspeção. Quando a documentação do projeto exigir identificação da bobina, relatórios de testes ou registros de materiais, as informações necessárias poderão ser preparadas com a remessa.
Para projetos de exportação e infraestrutura com requisitos independentes de controle de qualidade, a inspeção ou amostragem de terceiros pode ser coordenada antes do envio. O escopo da inspeção pode ser definido de acordo com a especificação de compra, padrão aplicável e requisitos de aceitação.
Onde o teste IEC 60332 for especificado, a construção do cabo relevante poderá ser avaliada quanto à propagação de chamas de acordo com a parte aplicável da série IEC 60332. O nível exato de teste deve ser confirmado em relação à especificação do projeto porque diferentes construções de cabos e arranjos de instalação podem exigir diferentes métodos de teste.
O desempenho de baixa emissão de fumaça é particularmente relevante em áreas fechadas onde a fumaça pode afetar a visibilidade, a evacuação e o acesso dos bombeiros. A IEC 61034 fornece métodos de teste para medir a densidade da fumaça sob condições de queima definidas, portanto a documentação do projeto deve identificar o método de teste necessário e o nível de aceitação, em vez de confiar apenas no termo "pouca fumaça".
Para projetos que especifiquem materiais livres de halogênio, os requisitos relevantes de construção de cabos e testes de materiais devem ser confirmados antes da produção. A IEC 60754-1 aborda a determinação de gás ácido halogênio desenvolvido a partir de materiais de cabos durante a combustão, fornecendo um ponto de verificação separado da propagação de chama e do teste de densidade de fumaça.
O cabo de alimentação de baixa tensão XLPE LSZH de cobre pode ser especificado para circuitos de distribuição de baixa tensão em estações de metrô, edifícios de trânsito ferroviário, plataformas, áreas de serviço e outras infraestruturas fechadas onde os documentos do projeto exigem construção de cabos com baixa emissão de fumaça e sem halogênio.
As aplicações podem incluir circuitos de distribuição de energia servindo enfermarias, áreas operacionais, departamentos de emergência, áreas públicas e instalações de apoio. A seleção do cabo deve seguir o projeto elétrico, as especificações de segurança contra incêndio e os requisitos de instalação do edifício.
O cabo é adequado para distribuição de baixa tensão em edifícios de escritórios, centros comerciais, escolas, instalações de exposições e outros edifícios públicos onde os requisitos de fumo e produtos de combustão fazem parte das especificações elétricas.
As aplicações típicas incluem áreas de estacionamento subterrâneo, túneis de serviços públicos, salas de equipamentos e outras infraestruturas de serviços fechadas. O projeto de instalação deve levar em conta o agrupamento de cabos, dissipação de calor, proteção mecânica e acesso para manutenção.
Aeroportos, instalações ferroviárias, salas de comunicação e outros edifícios técnicos podem especificar construções de cabos LSZH para circuitos de baixa tensão selecionados. O tipo de cabo final deve corresponder à função do circuito e aos requisitos de desempenho contra incêndio do projeto.
O dimensionamento do cabo deve começar com a corrente de projeto e depois ser verificado em relação ao método de instalação, condições ambientais, agrupamento de condutores e temperatura permitida. A resistência tabelada do condutor também pode ser usada como parte dos cálculos de queda de tensão e perda.
Para conduíte, bandeja ou outra instalação fechada, o espaço disponível, o raio de curvatura, a dissipação de calor e as condições de tração devem ser considerados antes do pedido. Cabos longos podem exigir revisão adicional da queda de tensão e da tensão de instalação.
Instalações internas, subterrâneas e parcialmente expostas podem ter diferentes requisitos de umidade, proteção mecânica, temperatura e exposição química. A construção do cabo deve, portanto, ser confirmada em relação ao ambiente de instalação real, em vez de ser selecionada apenas pela tensão e pelo tamanho do condutor.
Para pedidos de infraestrutura e exportação, os documentos de aquisição podem incluir fichas técnicas, registros de testes de rotina, relatórios de inspeção, informações de embalagem e identificação de bobinas. Fornecer esses requisitos antes da produção ajuda a alinhar a fabricação e a inspeção com o processo de aceitação do projeto.
Para revisão das especificações, os clientes podem fornecer a tensão nominal, o tamanho do condutor, o comprimento do cabo necessário, o método de instalação, a carga esperada e o padrão do projeto. Qiancheng pode usar esses detalhes para confirmar a construção adequada do cabo de alimentação de baixa tensão de cobre XLPE LSZH e preparar a documentação técnica correspondente.
Para pedidos de projeto, também é útil confirmar os níveis de teste necessários de retardante de chama, emissão de fumaça e livre de halogênio antes da produção. Quando se aplicam inspeções de terceiros ou requisitos específicos de marcação e documentação da bobina, estes podem ser incluídos no acordo técnico e nas especificações de compra.
R: A construção do cabo LSZH foi projetada para limitar a geração de fumaça e produtos de combustão contendo halogênio quando os materiais especificados e os requisitos de teste forem atendidos. O cabo de PVC convencional utiliza um sistema de polímero contendo halogênio. A escolha correta depende das especificações de segurança contra incêndio e das normas aplicáveis à instalação.
R: O XLPE fornece isolamento elétrico com capacidade de temperatura operacional normal mais alta do que o isolamento de PVC convencional. É comumente usado onde são necessários desempenho de isolamento estável e resistência térmica. A temperatura operacional permitida deve ser confirmada pela especificação do cabo aplicável.
R: Os principais fatores incluem corrente de projeto, método de instalação, temperatura ambiente, agrupamento de cabos, comprimento do circuito, queda de tensão e condições de curto-circuito. O tamanho do condutor deve ser determinado a partir do projeto elétrico completo, e não apenas da corrente nominal.
R: Pode ser considerado para aplicações onde a especificação do projeto requer um cabo de cobre de baixa tensão com isolamento XLPE e construção LSZH. Os níveis exigidos de teste de chama, fumaça e ausência de halogênio devem ser confirmados em relação ao padrão de projeto aplicável antes do pedido.
R: Dependendo dos requisitos do pedido, a documentação pode incluir especificações técnicas, registros de inspeção ou teste, identificação da bobina, informações de embalagem e outros documentos de qualidade acordados. A inspeção de terceiros também pode ser coordenada quando exigido pelo projeto.
R: Sim. Visitas à fábrica e amostragem ou inspeção de terceiros podem ser coordenadas de acordo com o pedido e o plano de inspeção. O escopo da inspeção deve ser acordado antecipadamente para que os registros de produção, amostras e itens de teste necessários estejam disponíveis.
R: Informações úteis incluem tamanho do condutor, número de núcleos, comprimento de cabo necessário, nível de tensão, método de instalação, destino, padrão aplicável e quaisquer requisitos específicos de ausência de chama, fumaça ou halogênio. Caso a especificação final ainda não esteja fixada, a aplicação do projeto e a carga elétrica poderão ser fornecidas para revisão técnica inicial.
