Qiancheng, fabricante de cabos na China, forneceFio redondo isolado de alumínio e PVCpara distribuição fixa de energia de baixa tensão e aplicações de fiação de construção. Apresentando um condutor de alumínio, isolamento de PVC e uma bainha externa protetora, este cabo combina construção leve com isolamento elétrico prático. Compreender suas especificações, requisitos de instalação e características de desempenho ajuda engenheiros, empreiteiros e equipes de compras a selecionar o cabo certo para sistemas elétricos confiáveis.
O fio redondo isolado em PVC de alumínio é projetado para instalações elétricas fixas onde o peso do condutor, a proteção do isolamento e o custo do projeto são considerações importantes. O modelo BLVV da Qiancheng apresenta um condutor de alumínio de núcleo único com isolamento de PVC e uma bainha externa de PVC, classificado em 300/500V. As seções transversais dos condutores disponíveis variam de 2,5 mm² a 70 mm² nas especificações listadas. Este guia explica a construção do cabo, os parâmetros técnicos, os principais benefícios, os cenários de aplicação, os critérios de seleção e as precauções de instalação para ajudar os compradores a tomar decisões informadas.

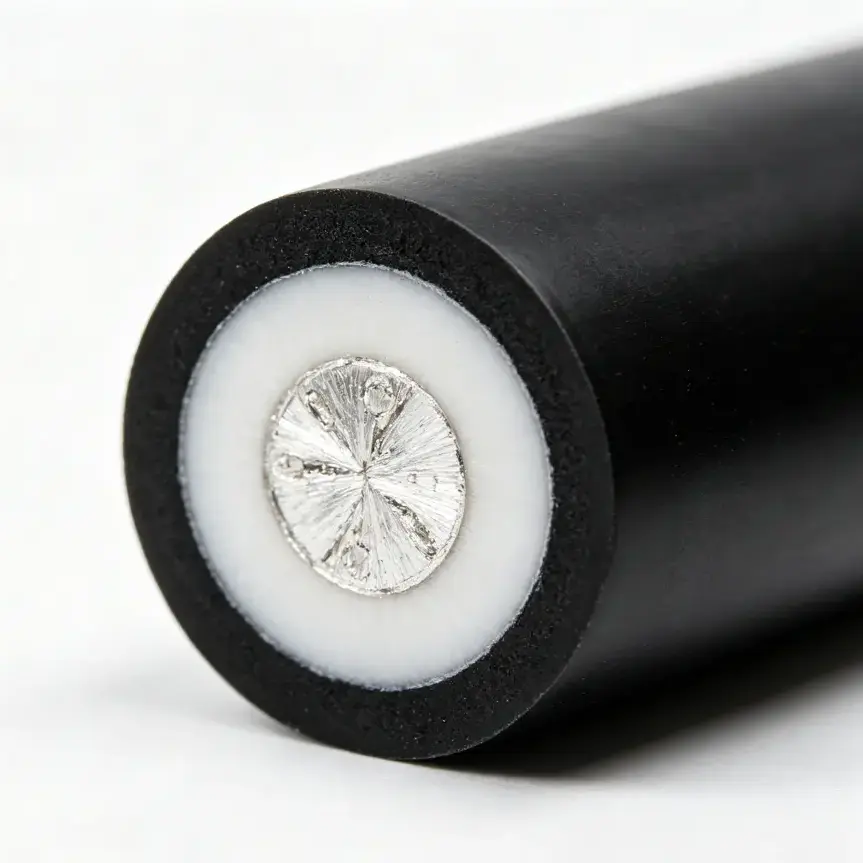

O fio redondo isolado com PVC de alumínio é um cabo elétrico que utiliza alumínio como material condutor e cloreto de polivinila (PVC) como isolamento. Na construção BLVV oferecida pela Qiancheng, um revestimento externo de PVC fornece uma camada protetora adicional ao redor do condutor isolado.
O cabo foi projetado para instalações elétricas fixas de baixa tensão. Sua tensão nominal é de 300/500V, tornando essencial a correta aplicação e o cumprimento das regulamentações elétricas locais na hora de especificá-lo para um projeto.
A combinação de alumínio e PVC atende a vários requisitos práticos:
É importante distinguir este produto dos cabos de alumínio com isolamento XLPE, cabos de alimentação blindados e cabos flexíveis. Suas classificações elétricas, limites de temperatura, características mecânicas e métodos de instalação podem diferir significativamente.
Para obter informações específicas do produto, visite a página do produto Fio redondo isolado de alumínio e PVC da Qiancheng.
O desempenho do cabo depende da interação entre o condutor, o isolamento e a bainha externa. Cada componente desempenha uma função diferente e a estrutura completa deve atender aos requisitos da instalação pretendida.
O condutor de alumínio transporta corrente elétrica através do circuito. Comparado ao cobre, o alumínio é mais leve em volume, o que pode ser benéfico ao manusear cabos longos ou ao transportar quantidades substanciais de cabos. No entanto, o alumínio tem maior resistividade elétrica do que o cobre, portanto o dimensionamento do condutor deve levar em conta a corrente, a queda de tensão e as condições de instalação.
O isolamento primário de PVC envolve o condutor e fornece separação elétrica. Sua espessura deve corresponder ao projeto do cabo especificado e ao padrão de produto aplicável. Isolamento danificado, temperaturas operacionais inadequadas ou instalação incorreta podem comprometer a segurança elétrica.
A bainha externa de PVC adiciona uma camada de proteção contra contato mecânico comum e exposição ambiental. Embora o PVC possa oferecer resistência útil à umidade e à abrasão, o nível real de proteção depende da formulação do material, do projeto do cabo e do ambiente operacional. Não se deve presumir automaticamente que uma bainha de PVC comum fornece resistência aos raios UV, desempenho retardador de chama ou adequação para enterramento direto.
A construção redonda de núcleo único resultante destina-se a aplicações de fiação fixa adequadas, em vez de uso irrestrito em todos os ambientes internos ou externos.
Os dados técnicos devem ser revisados antes de encomendar qualquer cabo elétrico. A tabela a seguir resume as especificações BLVV publicadas por Qiancheng. Os valores são dimensões de referência do produto e não classificações universais para cada cabo de PVC de alumínio.
| Seção Nominal | Contagem Mínima de Fios Condutores | Espessura do Isolamento (mm) | Espessura da Bainha (mm) | Diâmetro Externo Máximo (mm) | Peso de referência (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Nota de especificação importante:A tabela publicada identifica o número mínimo de fios condutores para cada tamanho. Os compradores devem confirmar com o fornecedor a construção exata do condutor, os padrões aplicáveis, a temperatura operacional nominal, a capacidade de transporte de corrente e quaisquer relatórios de teste necessários antes de fazer um pedido.
Por exemplo, o diâmetro externo e o peso de referência são úteis para estimar o espaço para passagem de cabos, cargas de transporte e quantidades de materiais. Eles não estabelecem de forma independente se um cabo pode transportar com segurança uma carga elétrica específica.
A baixa densidade do alumínio é uma vantagem prática em projetos que envolvem grandes quantidades de cabos. Comparado com um condutor de cobre de função elétrica equivalente, um condutor de alumínio de tamanho apropriado pode reduzir o peso do condutor. A comparação final do peso do cabo deve usar tamanhos de condutores eletricamente adequados, em vez de simplesmente comparar áreas de seção transversal iguais.
O isolamento e a bainha externa desempenham funções complementares. O isolamento primário proporciona separação elétrica, enquanto a bainha adiciona proteção externa. Este arranjo pode ser útil em instalações fixas onde o cabo é instalado de acordo com suas condições nominais e protegido contra esforços mecânicos excessivos.
A faixa listada de 2,5 mm² a 70 mm² oferece aos compradores diversas opções para diferentes requisitos de circuito. Um condutor menor pode ser adequado para um circuito de carga relativamente baixa, enquanto um condutor maior pode ser considerado para cargas mais altas ou rotas de cabos mais longas. A seleção final deve ser baseada em cálculos de engenharia e regulamentos aplicáveis.
As opções de tamanho regular podem simplificar as comparações de especificações e o planejamento de materiais. Para projetos que exigem comprimentos, quantidades, embalagens ou opções de materiais retardadores de chama específicos, os compradores devem confirmar a disponibilidade e os requisitos técnicos com a Qiancheng antes da produção ou envio.
Essas vantagens são mais significativas quando o cabo é compatível com a aplicação pretendida. Nenhum material condutor ou estrutura de isolamento pode compensar dimensionamento incorreto, conexões ruins ou condições de instalação inadequadas.
O cabo BLVV da Qiancheng destina-se a aplicações adequadas de fiação fixa de baixa tensão. Dependendo dos regulamentos aplicáveis e das especificações confirmadas do produto, os usos potenciais incluem:
Antes de especificar o cabo para instalações externas, verifique se a formulação específica do PVC e o projeto do cabo são aprovados para a exposição prevista. Para enterramento direto, ambientes de alto impacto, locais perigosos ou aplicações que exigem uma classificação específica de desempenho contra incêndio, pode ser necessário um cabo projetado especificamente e devidamente certificado.
A escolha de um cabo apropriado requer mais do que combinar uma área de seção transversal nominal com uma corrente esperada. Um processo de seleção confiável considera o circuito elétrico completo e seu ambiente de instalação.
Verifique se a classificação de 300/500 V é adequada para o circuito e o código elétrico aplicável. Não presuma que um cabo é apropriado para uma classe de tensão diferente simplesmente porque sua construção física é semelhante.
Determine a corrente de carga esperada, o comprimento do circuito, a temperatura ambiente, o método de instalação, o agrupamento com outros cabos e a queda de tensão permitida. A resistência elétrica do alumínio é maior que a do cobre, portanto, uma substituição direta de tamanho por tamanho pode não ser apropriada.
Identifique a exposição potencial à umidade, luz solar, produtos químicos, abrasão, impacto e calor. Confirme se é necessário conduíte, calha, suporte ou proteção mecânica adicional.
Os condutores de alumínio requerem terminais e conectores especificamente adequados para alumínio. Confirme o tamanho permitido do condutor, o material do terminal, o método de preparação e o torque de aperto. Conexões incorretas podem causar resistência excessiva e superaquecimento.
Antes de confirmar um pedido, solicite a ficha técnica, padrões aplicáveis do produto, documentação de testes, detalhes da embalagem e cronograma de entrega. Para projetos maiores, confirme se a marcação do cabo fornecida e a documentação do lote correspondem às especificações aprovadas.
A instalação correta é essencial para alcançar um desempenho elétrico confiável. Mesmo um cabo fabricado de acordo com as especificações corretas pode se tornar inseguro se for instalado ou terminado incorretamente.
Quando condutores de alumínio forem conectados a condutores de cobre, use conectores aprovados projetados para a combinação específica de materiais. O método de conexão deve abordar compatibilidade, resistência de contato e quaisquer requisitos de preparação especificados pelo fabricante do conector.
Para projetos com requisitos exigentes de segurança contra incêndio, confirme a classificação precisa do retardador de chama e as evidências de teste de apoio. Uma bainha de PVC por si só não estabelece que o cabo atenda a um padrão específico de segurança contra incêndio.
A descrição publicada do produto especifica uma tensão nominal de 300/500V. Sempre verifique a marcação e a documentação do produto em relação aos requisitos do circuito pretendido antes da instalação.
O alumínio oferece menor densidade e pode reduzir o peso do condutor, o que é útil para manuseio e transporte. No entanto, o alumínio tem maior resistividade elétrica que o cobre. O tamanho do condutor, a compatibilidade dos terminais e os requisitos de instalação devem, portanto, ser avaliados cuidadosamente.
A tabela de especificações BLVV publicada por Qiancheng lista seções transversais nominais de 2,5, 4, 6, 10, 16, 25, 35, 50 e 70 mm². Confirme a disponibilidade atual e quaisquer requisitos especiais de tamanho ou comprimento diretamente com o fornecedor.
Pode ser adequado para certas aplicações externas de fiação fixa quando as especificações do produto e as condições de instalação permitirem. A luz solar direta, a exposição à água, a temperatura e os danos mecânicos devem ser avaliados. Não presuma que todos os cabos revestidos de PVC sejam adequados para exposição prolongada aos raios UV ou para enterramento direto.
Não. O desempenho do retardador de chama depende da formulação específica do material, do projeto do cabo e do padrão de teste aplicável. Se for necessário desempenho retardador de chama, solicite a confirmação da versão fornecida e sua documentação de teste de apoio.
A seleção deve levar em conta a corrente de carga, comprimento do cabo, queda de tensão, temperatura ambiente, método de instalação, agrupamento de cabos e requisitos elétricos locais. Um projetista elétrico qualificado deve verificar o tamanho final do condutor em vez de confiar apenas na seção transversal nominal.
Forneça o modelo do cabo, tensão nominal, seção transversal do condutor, comprimento necessário, quantidade total, ambiente de instalação, padrão aplicável, mercado de destino, requisitos de embalagem e quaisquer requisitos especiais de desempenho. Essas informações ajudam o fornecedor a avaliar a compatibilidade das especificações e a preparar uma cotação mais precisa.
O fio redondo isolado em PVC de alumínio é uma opção prática para instalações fixas de baixa tensão adequadas que requerem um condutor leve e uma estrutura protetora de isolamento e bainha de PVC. A especificação bem-sucedida depende de mais do que apenas o preço: classificação de tensão, dimensionamento do condutor, compatibilidade de conexão, exposição ambiental e documentação de conformidade influenciam o desempenho a longo prazo.
Qiancheng fornece especificações de cabos BLVV para avaliação de projetos, com tamanhos de condutores listados de 2,5 mm² a 70 mm². Se você estiver adquirindo cabos para um projeto de construção, fábrica ou distribuição elétrica, revise seus requisitos técnicos antes de selecionar o modelo final. Visite a página do produto Fio Redondo Isolado em PVC de Alumínio para revisar as informações disponíveis e, em seguida,Contate-noscom o tamanho, tensão, quantidade, condições de instalação e destino de entrega necessários. A equipe de Qiancheng pode ajudá-lo a discutir especificações adequadas e detalhes de cotação para o seu projeto.
