Quando roteamento flexível, condutividade estável e isolamento confiável são importantes,Qiancheng Cabo flexível de par trançado de PVCfornece uma solução prática de fiação para circuitos de baixa tensão, luminárias, eletrodomésticos e pequenos equipamentos eletromecânicos. Seus condutores multifilamentares de cobre isentos de oxigênio e isolamento de PVC são projetados para suportar instalação conveniente em aplicações onde fios rígidos comuns podem ser difíceis de rotear.
O cabo flexível de par trançado de PVC combina condutores de cobre de fio fino com isolamento de PVC e uma construção torcida para oferecer flexibilidade para dobrar, rotear e fiação confinada. A série Qiancheng RVS-300/300 está disponível em seções transversais nominais de 2×0,5 mm² a 2×6 mm², com tensão nominal padrão de 300/300V e temperatura nominal de 70℃. Este artigo explica sua construção, parâmetros técnicos, vantagens de instalação, cenários de aplicação e considerações de seleção para ajudar os compradores a identificar um cabo flexível adequado para projetos de fiação de baixa tensão.
Índice
- O que é cabo flexível de par trançado de PVC?
- Como sua construção afeta o desempenho?
- Quais são os principais parâmetros técnicos?
- Quais são as principais vantagens?
- Onde é comumente usado?
- Como os compradores devem selecionar a especificação certa?
- O que deve ser considerado durante a instalação?
- Perguntas frequentes
- Conclusão

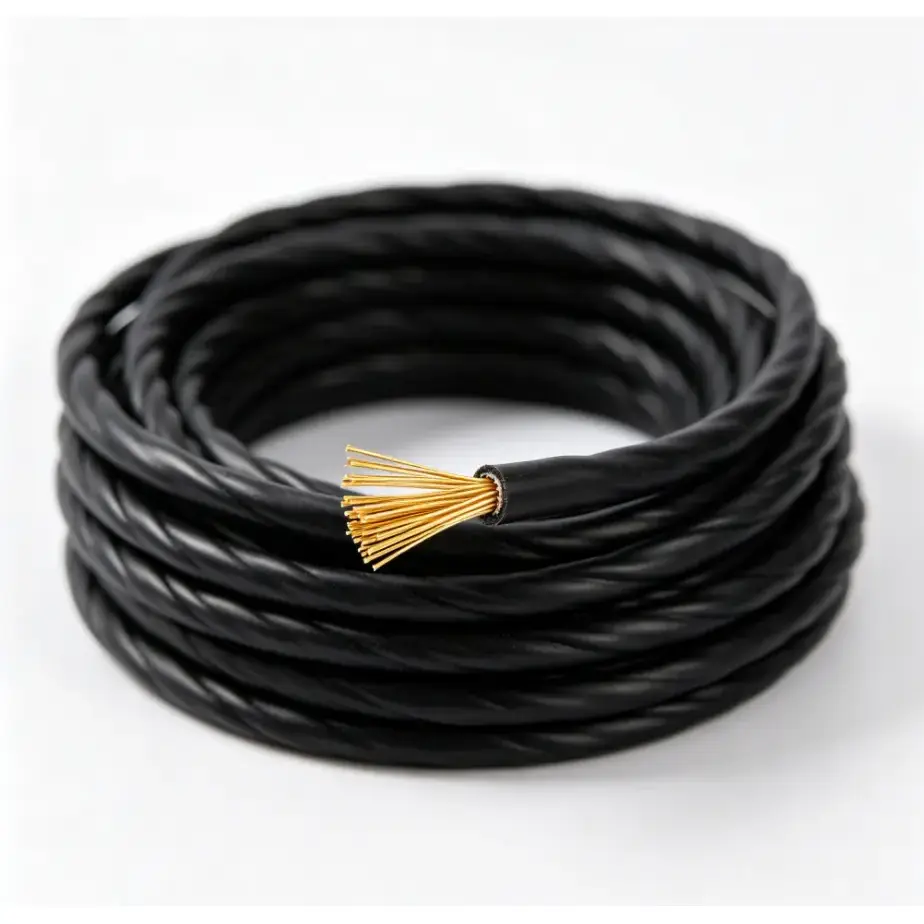

O que é cabo flexível de par trançado de PVC?
O cabo flexível de par trançado de PVC é um fio flexível de baixa tensão construído com dois condutores isolados dispostos em uma configuração torcida. O produto Qiancheng usa fios finos de cobre isentos de oxigênio como condutores e PVC como material isolante. A combinação destina-se a fornecer condutividade elétrica juntamente com a flexibilidade mecânica necessária para trabalhos práticos de fiação.
O produto é identificado como modelo RVS-300/300 e é projetado para aplicações como reformas residenciais, equipamentos de iluminação, eletrodomésticos e pequenos equipamentos eletromecânicos. Comparado com fios rígidos de núcleo sólido, sua construção de fios finos torna mais fácil dobrar cantos, passar por conduítes e passar por espaços de instalação relativamente confinados.
Para compradores que avaliam um fabricante de cabos flexíveis de PVC, o material do condutor, a construção do isolamento, a área da seção transversal, a classificação de tensão e o ambiente de instalação pretendido devem ser considerados em conjunto, em vez de selecionar um cabo com base apenas na aparência ou no preço.
Como sua construção afeta o desempenho?
O desempenho de um cabo flexível depende muito de como seu condutor e isolamento são projetados. O cabo flexível de par trançado de PVC da Qiancheng combina vários elementos estruturais que contribuem para as aplicações de baixa tensão pretendidas.
- Condutor de cobre de fio fino:Múltiplos fios finos de cobre proporcionam maior flexibilidade do que um condutor sólido comparável.
- Cobre sem oxigênio:O condutor de cobre é projetado para fornecer condutividade elétrica consistente e resistência do condutor relativamente baixa.
- Estrutura de par trançado:Os dois condutores são dispostos juntos, criando um formato compacto que é conveniente para roteamento e conexão.
- Isolamento de PVC:O isolamento proporciona separação elétrica entre condutores e ajuda a proteger os núcleos condutores sob condições operacionais específicas.
- Construção flexível:A estrutura geral suporta flexão, torção e roteamento onde o espaço de instalação é limitado.
Esta combinação torna o cabo particularmente relevante quando a conveniência da instalação é uma consideração importante. Contudo, a seleção do cabo deve sempre ser baseada na carga elétrica real, no ambiente, no método de instalação e nos requisitos locais aplicáveis.
Quais são os principais parâmetros técnicos?
Os parâmetros técnicos ajudam engenheiros, empreiteiros, distribuidores e equipes de compras a determinar se uma determinada especificação de cabo corresponde ao circuito pretendido. As especificações a seguir são baseadas nas informações do produto Qiancheng.
| Seção Nominal | Máx. Diâmetro de fio único | Espessura do Isolamento | Máx. Diâmetro | Resistência mínima de isolamento a 70℃ |
|---|---|---|---|---|
| 2×0,5mm² | 0,16mm | 0,8mm | 6,0mm | 0,016 MΩ·km |
| 2×0,75 mm² | 0,16mm | 0,8mm | 6,2 mm | 0,014 MΩ·km |
| 2×1,0 mm² | 0,16mm | 0,8mm | 6,6 mm | 0,013 MΩ·km |
| 2×1,5mm² | 0,16mm | 0,8mm | 7,2 mm | 0,012 MΩ·km |
| 2×2,5mm² | 0,16mm | 0,8mm | 8,2 mm | 0,0095 MΩ·km |
| 2×4 mm² | 0,16mm | 0,8mm | 9,5mm | 0,0079 MΩ·km |
| 2×6 mm² | 0,21mm | 1,0mm | 11,6 mm | 0,0081 MΩ·km |
A versão padrão é classificada em 300/300 V com uma temperatura nominal de 70 ℃. Os compradores devem confirmar todos os requisitos técnicos antes de fazer o pedido, especialmente quando um projeto envolve temperaturas incomuns, movimento contínuo, exposição externa ou outras condições exigentes.
Quais são as principais vantagens?
Condutividade Elétrica Estável
Um condutor de cobre de alta qualidade é fundamental para uma transmissão elétrica confiável. A construção de cobre isento de oxigênio de fio fino usada neste cabo destina-se a fornecer condutividade estável e baixa resistência do condutor para aplicações adequadas de baixa tensão.
Roteamento flexível
A flexibilidade é uma das principais vantagens práticas de um condutor multifilamentar. Os instaladores podem dobrar e direcionar o cabo através de cantos, conduítes, espaços de equipamentos e outras áreas onde o manuseio de fios rígidos pode ser inconveniente.
Isolamento de PVC confiável
O isolamento de PVC fornece separação elétrica e ajuda a proteger o condutor do desgaste mecânico normal e das influências ambientais encontradas em aplicações internas adequadas. O isolamento também é projetado com características retardantes de chama de acordo com as informações do produto.
Instalação conveniente
A combinação de finos fios de cobre e construção compacta torcida pode simplificar o manuseio dos cabos durante a instalação. Isto é particularmente útil para projetos de cabeamento que envolvem muitas curvas ou espaços de roteamento restritos.
Onde é comumente usado?
A faixa de aplicação do cabo flexível de par trançado de PVC está centrada na fiação de baixa tensão, onde flexibilidade e instalação simples são importantes. As aplicações típicas incluem:
- Fiação elétrica doméstica
- Dispositivos de iluminação interna
- Conexões de eletrodomésticos
- Pequenos equipamentos eletromecânicos
- Circuitos comerciais de baixa tensão
- Fiação de conexão do equipamento
- Fiação de conduítes e espaços confinados
- Projetos de reforma elétrica
Por exemplo, um instalador que encaminha a fiação através de um conduíte interno estreito pode se beneficiar da flexibilidade de um cabo trançado fino porque o condutor pode seguir curvas sem a dificuldade de manuseio associada a um fio rígido. A adequação exata ainda deve ser verificada em relação aos requisitos do fabricante do equipamento e aos códigos elétricos aplicáveis.
Como os compradores devem selecionar a especificação certa?
A seleção de um cabo flexível envolve mais do que identificar a seção transversal nominal correta. Uma equipe de compras deve avaliar todo o ambiente operacional e os requisitos elétricos antes de fazer um pedido.
- Determine o tamanho do condutor necessário.Combine a área da seção transversal com a demanda de corrente do circuito, condições de instalação e requisitos elétricos aplicáveis.
- Confirme a classificação de tensão.O produto padrão é classificado em 300/300 V, portanto, os compradores devem verificar se essa classificação corresponde ao circuito pretendido.
- Avalie as condições de temperatura.A versão padrão tem uma classificação de temperatura de 70°C. Ambientes de temperatura mais alta podem exigir especificações diferentes.
- Verifique o ambiente de instalação.O isolamento de PVC padrão destina-se a condições internas adequadas e não é recomendado para exposição prolongada à luz solar direta.
- Considere o movimento mecânico.A estrutura flexível suporta flexões e torções rotineiras, mas as aplicações que envolvem movimentos contínuos frequentes devem ser avaliadas separadamente.
- Confirme os requisitos de documentação.Os projetos de exportação podem exigir documentos de conformidade específicos, relatórios de testes ou requisitos do mercado de destino.
O que deve ser considerado durante a instalação?
A instalação adequada é essencial para manter o desempenho do cabo. Mesmo um cabo flexível bem fabricado não deve ser tratado como universalmente adequado para todos os ambientes.
Durante a instalação, evite força de tração excessiva, curvas acentuadas, esmagamento ou danos mecânicos ao isolamento. O cabo também deve ser selecionado de acordo com a carga elétrica esperada, em vez de simplesmente escolher a maior ou a menor especificação disponível.
Para projetos internos, é importante manter o cabo dentro das condições operacionais especificadas. O isolamento de PVC padrão é adequado para exposição normal à umidade interna, mas não deve ser considerado que forneça resistência de longo prazo à luz solar externa direta ou a condições ambientais severas. Onde for necessária resistência ambiental especial, os compradores devem discutir opções alternativas de isolamento ou construção com oFornecedor de cabos Qiancheng.
Perguntas frequentes
1. Qual é a tensão nominal do cabo flexível de par trançado de PVC?
A versão padrão do Qiancheng RVS-300/300 tem uma tensão nominal de 300/300V. Os compradores devem verificar os requisitos de tensão do circuito real antes da seleção e instalação.
2. Que temperatura o cabo de PVC padrão pode suportar?
O produto padrão tem uma classificação de temperatura de 70°C. Se a aplicação envolver temperaturas acima deste nível ou condições térmicas incomuns, uma especificação alternativa adequada deverá ser avaliada.
3. Este cabo flexível é adequado para aplicações externas?
A versão padrão destina-se principalmente a aplicações internas adequadas. A exposição direta prolongada à luz solar externa não é recomendada. Os compradores com necessidades externas devem discutir com o fabricante uma opção de isolamento resistente ao envelhecimento.
4. Quais tamanhos de condutores estão disponíveis?
As especificações listadas variam de 2×0,5 mm² a 2×6 mm², incluindo 2×0,75, 2×1,0, 2×1,5, 2×2,5 e 2×4 mm². A disponibilidade e personalização deverão ser confirmadas de acordo com o pedido específico.
5. A cor do isolamento e o comprimento final podem ser personalizados?
Sim. Qiancheng pode organizar cores de isolamento e tamanhos de condutores comumente necessários de acordo com as especificações do pedido. Os comprimentos dos rolos acabados também podem ser discutidos com base na quantidade, embalagem e requisitos de aplicação.
6. O cabo flexível de par trançado de PVC é adequado para conexões móveis?
Seu condutor de cobre de fio fino e construção torcida proporcionam boa flexibilidade para flexões e torções rotineiras durante a instalação e uso. As aplicações que envolvem movimentos frequentes ou contínuos devem ser avaliadas de acordo com a frequência do movimento e as condições de operação.
Conclusão
O cabo flexível de par trançado de PVC oferece uma combinação prática de condutividade de cobre, isolamento de PVC, construção compacta torcida e flexibilidade de instalação para aplicações adequadas de baixa tensão. Com especificações que variam de 2×0,5 mm² a 2×6 mm², Qiancheng oferece opções para fiação doméstica, iluminação, conexões de eletrodomésticos e aplicações de pequenos equipamentos. Para compradores que comparam um fabricante ou fornecedor de cabo flexível de par trançado de PVC, a revisão da construção do condutor, seção transversal, classificação de tensão, classificação de temperatura, requisitos de isolamento e condições de aplicação pode tornar a seleção do produto mais precisa. Se você estiver planejando um projeto de fiação e precisar de ajuda para confirmar especificações, adequação da aplicação ou requisitos personalizados, entre em contato conosco.Contate-nospara discutir seus requisitos de cabo e receber uma recomendação e cotação de produto adequado.
