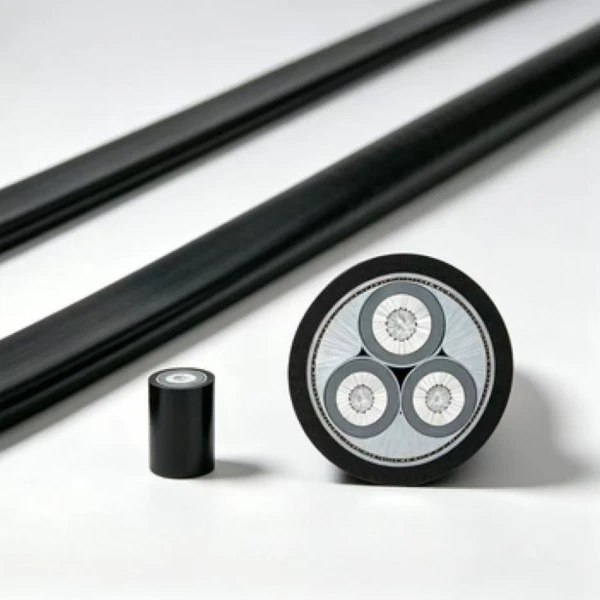

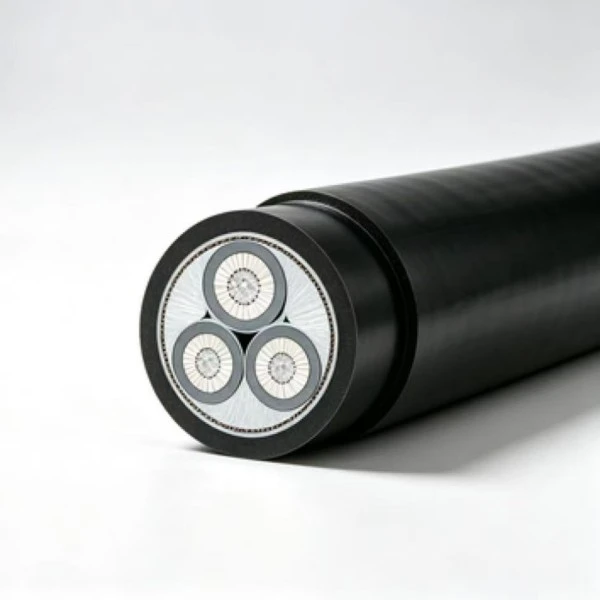

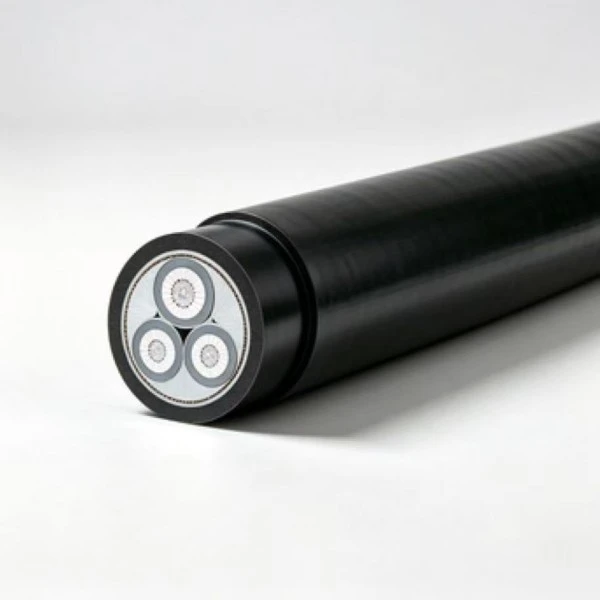

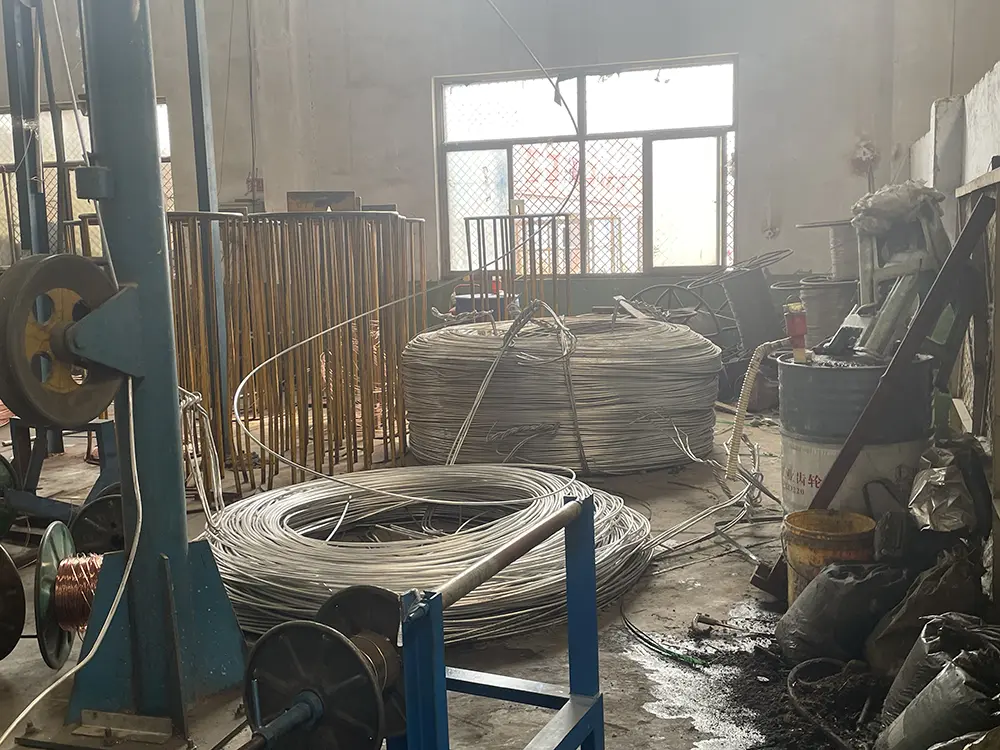

O cabo de alimentação de baixa tensão XLPE de alumínio usa condutores de alumínio com isolamento XLPE para distribuição de energia de baixa tensão de 0,6/1 kV. O condutor de alumínio reduz o peso do cabo em comparação com a construção de cobre, enquanto o XLPE fornece isolamento elétrico estável na temperatura operacional especificada. O cabo pode ser configurado para instalações fixas em fábricas, sistemas de distribuição externos, valas de cabos e outras aplicações onde as condições de instalação correspondam às especificações do produto.
|
Seção nominal (mm²) |
Espessura do isolamento (mm) |
Espessura da bainha (mm) |
Diâmetro externo aproximado do cabo (mm) |
Resistência DC do condutor (Ω/km)Al |
Tensão de teste (kV/5min) |
Ampacidade no ar (A) (A)-Al |
Ampacidade em solo enterrado diretamente(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1x6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1x10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1x16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1x25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1x120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1x185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1x240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Grau de tensão Uo/U （kV） |
Exigência |
|
3.6/6、6/6 |
Descarga parcial ≤ 10 pC a 1,73U₀ |
|
8,7/10、12/20 |
Descarga parcial ≤ 10 pC a 1,73U₀ |
|
18/30、21/35 |
Descarga parcial ≤ 10 pC a 1,73U₀ |
|
26/35 |
Descarga parcial ≤ 10 pC a 1,73U₀ |
Para cabos de núcleo único, o raio de curvatura permitido é \(20\times(d+D)\pm5\%\).
Para cabos multicondutores, o raio de curvatura permitido é \(15\times(d+D)\pm5\%\).
D = Diâmetro externo real do cabo (mm)
d = Diâmetro real do condutor (mm)
O pré-aquecimento é obrigatório quando colocado abaixo de 0°C. O cabo deve ser manuseado e instalado de acordo com o procedimento aplicável de assentamento em baixa temperatura para reduzir o risco de danos mecânicos ao isolamento ou bainha.
Não há restrição de diferença de altura de assentamento vertical de acordo com as informações técnicas fornecidas. O método de instalação, a disposição de fixação e o peso do cabo ainda devem ser considerados ao planejar rotas verticais.
|
Temperatura do ar |
||||||||||||||||
|
Temperatura operacional (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Temperatura do solo |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
O cabo de alimentação de baixa tensão XLPE de alumínio pode ser usado para distribuição fixa de baixa tensão dentro de oficinas de fábricas, armazéns e outros edifícios industriais. O roteamento típico inclui bandejas de cabos e sistemas de cabos montados na parede. Ao selecionar o tamanho do condutor, a carga conectada, a disposição da instalação, a temperatura ambiente e a queda de tensão necessária devem ser verificadas em conjunto.
Para instalações fixas externas, o cabo pode ser encaminhado ao longo de estruturas adequadas, postes ou outros sistemas de suporte, quando permitido pelas especificações do projeto. A bainha fornece proteção para exposição normal ao ar livre, enquanto a luz solar prolongada, mudanças de temperatura, umidade e carga mecânica devem ser consideradas durante a instalação.
Valas de cabos e túneis de serviços públicos fornecem rotas comuns para circuitos fixos de distribuição de energia. A instalação deve permitir dissipação de calor adequada e fornecer suporte e proteção adequados. Em instalações fechadas ou agrupadas, os fatores de correção de ampacidade e as condições ambientais reais devem ser considerados em vez de aplicar diretamente a corrente nominal do ar.
O enterramento direto pode ser considerado quando a construção do cabo, as condições do solo e a proteção mecânica atendem aos requisitos do projeto. A profundidade de enterramento, a drenagem, o carregamento externo e a possibilidade de escavações futuras devem ser revisadas antes da instalação. Podem ser necessárias medidas de proteção em solos corrosivos ou locais expostos a forças mecânicas significativas.
O cabo pode ser considerado para distribuição fixa de baixa tensão na renovação da rede eléctrica rural e obras de infra-estruturas semelhantes. Os condutores de alumínio reduzem o peso do cabo, o que pode ser útil quando longas rotas de cabos exigem trabalho substancial de transporte e instalação. O dimensionamento do condutor deve seguir a carga esperada, comprimento do percurso, necessidade de queda de tensão e condições de instalação.
R: A tensão nominal é 0,6/1 kV para distribuição geral de energia de baixa tensão. Dependendo das condições de construção e do projeto, os métodos de instalação podem incluir roteamento aéreo externo, valas de cabos e certas aplicações enterradas diretamente. O uso externo deve levar em consideração a luz solar, a chuva, a temperatura, a proteção mecânica e as propriedades especificadas do revestimento.
R: Para cabos de núcleo único, o requisito de flexão especificado é \(20\times(d+D)\pm5\%\), enquanto o requisito para cabos multi-core é \(15\times(d+D)\pm5\%\). O pré-aquecimento é necessário quando a temperatura ambiente de assentamento está abaixo de 0°C. O cabo não deve ser dobrado ou puxado à força em baixas temperaturas porque o PVC ou outros materiais de revestimento polimérico podem se tornar menos flexíveis.
R: A tabela técnica fornecida abrange seções nominais de 1,5 mm² a 1000 mm². A disponibilidade depende da especificação necessária e do cronograma de produção. Os requisitos de corte no comprimento e marcação de cabos podem ser discutidos para pedidos de projeto, com quantidade, tamanho do condutor e data de entrega necessária confirmadas antes da produção.
R: O alumínio tem densidade menor que o cobre, reduzindo o peso do cabo e facilitando o transporte e o manuseio em muitas instalações. O material condutor também tem um custo de material mais baixo em muitas aplicações. Contudo, a seleção do condutor não deve basear-se apenas no preço do material; capacidade de condução de corrente, queda de tensão, comprimento da rota, método de conexão e condições de instalação devem ser verificados.

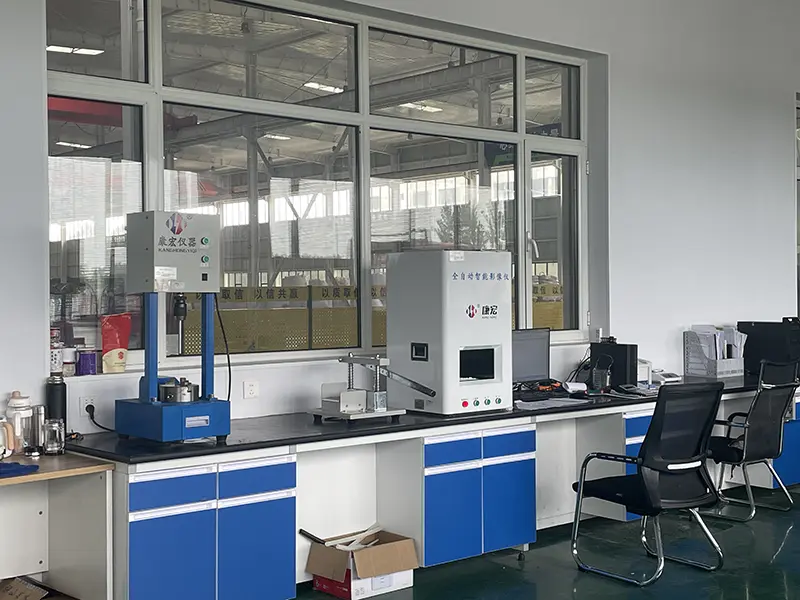

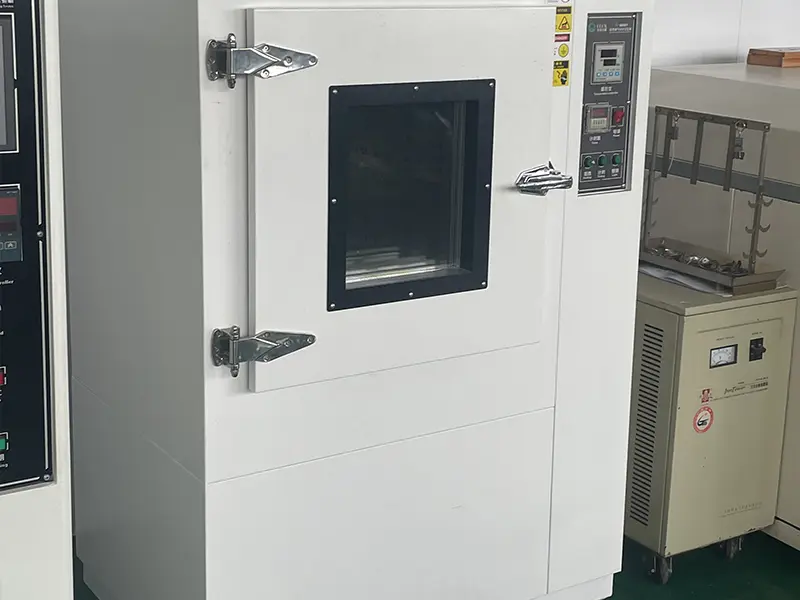

R: Registros relevantes de inspeção de fábrica e documentos de testes elétricos podem ser fornecidos de acordo com as especificações do produto e requisitos do pedido. Documentação em inglês pode ser preparada quando necessária para revisão de projetos no exterior ou documentação alfandegária. Os certificados exatos, relatórios de testes e formato dos documentos devem ser confirmados de acordo com o mercado de destino e os requisitos de aceitação do projeto.
R: O enterramento direto deverá ser realizado somente quando a construção do cabo e as condições do local atenderem aos requisitos aplicáveis. Mangas ou conduítes protetores podem ser considerados quando o cabo estiver exposto a forte corrosão do solo, alta umidade, carga de veículos, atividade de escavação ou outros riscos mecânicos. A profundidade adequada do enterro e a drenagem também devem ser incluídas no plano de instalação.
R: O prazo de entrega depende da seção transversal do condutor, construção do cabo, quantidade do pedido, capacidade de produção, requisitos de embalagem e documentação. As especificações padrão podem ter cronogramas de produção mais curtos quando os materiais e a capacidade estão disponíveis. Pedidos personalizados ou de grande volume devem ser confirmados antecipadamente com a fábrica para que a produção e o envio possam ser coordenados com o cronograma do projeto.
R: Mudanças de corrente permitidas com a temperatura ambiente porque as condições de dissipação de calor mudam conforme a temperatura ambiente aumenta ou diminui. Os coeficientes de correção fornecidos na tabela técnica devem, portanto, ser considerados na seleção do tamanho do condutor e do método de instalação. O agrupamento de cabos, a ventilação, a temperatura do solo e as condições de sepultamento também podem afetar a corrente real permitida.
Para consultas de projeto, a tensão necessária, seção transversal do condutor, comprimento do cabo, método de instalação, condições ambientais e quantidade devem ser fornecidas para que as especificações e documentos técnicos apropriados possam ser confirmados.
