O cabo de alimentação de baixa tensão resistente ao fogo Qiancheng Alumínio PVC FR foi projetado para distribuição de energia de baixa tensão onde é necessário desempenho retardador de chama e resistente ao fogo. A construção do condutor de alumínio pode ser especificada para serviços prediais, circuitos de energia de emergência, instalações industriais e outros projetos onde o peso do condutor, as condições de instalação e os requisitos de desempenho contra incêndio precisam ser considerados em conjunto.
|
Área Seccional Nominal do Condutor (mm²) |
Espessura do Isolamento (mm) |
Espessura da Bainha (mm) |
Diâmetro externo aproximado do cabo (mm) |
Resistência DC do Al Conductor (Ω/km) |
Tensão de teste (kV/5min) |
Ampacidade-Al no Ar (A) |
Ampacidade-Al em solo enterrado diretamente (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1x6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1x10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1x16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1x25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1x120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1x185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1x240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
O cabo usa um condutor de alumínio para transmissão de energia de baixa tensão. A construção em alumínio pode reduzir o peso do condutor em comparação com o cobre em uma área de seção transversal equivalente, mas a seleção do condutor também deve considerar a resistência, a corrente permitida, a queda de tensão, o método de conexão e as condições de instalação. Os valores na tabela técnica fornecem o ponto de partida para a seleção de cabos em nível de projeto.
A construção resistente ao fogo destina-se a ajudar a manter a continuidade do circuito sob condições específicas de teste de incêndio. O nível de resistência ao fogo exigido deve ser confirmado pela norma do produto aplicável e pela especificação do projeto. A resistência ao fogo e o retardamento de chama são características de desempenho diferentes e devem ser avaliadas utilizando os requisitos de teste correspondentes.
O PVC retardador de chama é usado para isolamento e revestimento externo na construção indicada. Sua função é limitar a propagação da chama sob as condições de teste especificadas. O nível de desempenho real deve ser verificado através do relatório de teste do produto relevante, em vez de ser inferido apenas pelo nome do material.
A espessura do isolamento e da bainha aumenta com a área da seção transversal do condutor de acordo com a especificação do produto. Essas dimensões afetam o diâmetro geral do cabo, o espaço de instalação e os requisitos de proteção mecânica; portanto, o tamanho final do cabo deve ser verificado em relação à bandeja, conduíte ou arranjo de vala disponível.
Qiancheng fabrica o cabo através de processamento de condutores, aplicação de camada resistente ao fogo, extrusão de isolamento e extrusão de bainha. A inspeção de produção pode incluir resistência do condutor, verificações dimensionais, desempenho de isolamento e testes relevantes de desempenho contra incêndio de acordo com a especificação acordada.

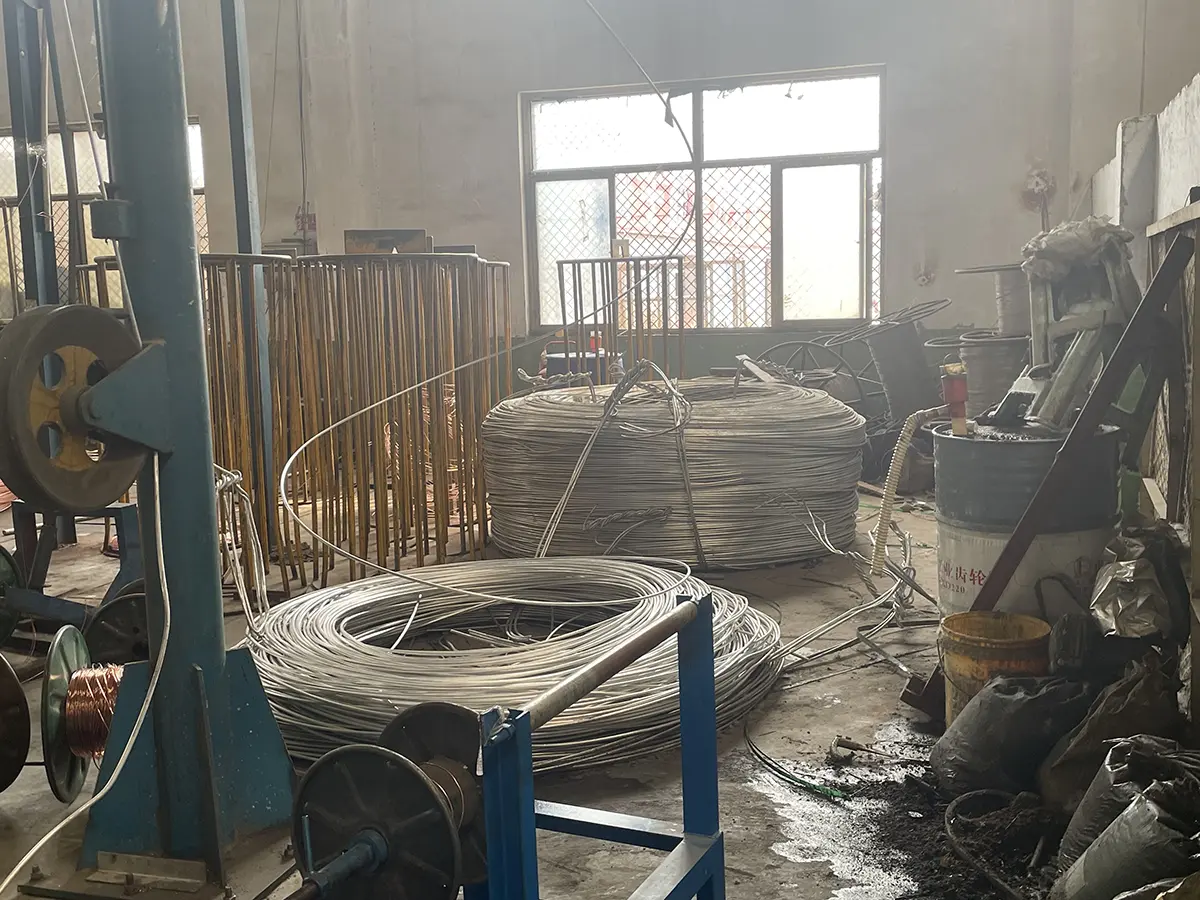

Os condutores de entrada e os materiais de isolamento são verificados em relação aos requisitos de produção aplicáveis antes do processamento. A resistência do condutor de alumínio e a consistência dimensional são pontos importantes de controle de qualidade porque afetam diretamente o desempenho elétrico e a conformidade do cabo acabado.
O processamento do condutor, a aplicação da camada resistente ao fogo e os parâmetros de extrusão são controlados durante a produção. O isolamento e a espessura do revestimento são verificados em relação às especificações do produto para reduzir a variação dimensional entre os lotes de produção.
Os registros de produção e inspeção podem ser associados ao lote de cabo relevante e à identificação da bobina. Para pedidos de engenharia, os documentos de inspeção necessários, registros de testes e informações sobre bobinas podem ser acordados antes da produção para apoiar o arquivamento e aceitação do projeto.
Inspeção de fábrica de terceiros, amostragem ou testes testemunhados podem ser organizados quando exigido pelas especificações de compra. O escopo da inspeção deve ser confirmado antecipadamente para que as amostras, equipamentos de teste e registros de produção relevantes estejam disponíveis.
A construção resistente ao fogo destina-se a circuitos onde a função elétrica contínua durante uma exposição definida ao fogo faz parte dos requisitos do projeto. A duração necessária do teste, a temperatura da chama, as condições mecânicas e os critérios de integridade do circuito devem ser confirmados pela norma aplicável e pela especificação do projeto.
O desempenho retardador de chama diz respeito à limitação da propagação da chama ao longo do cabo sob condições de teste definidas. A IEC 60332 abrange testes em cabos elétricos e de fibra óptica sob condições de incêndio, incluindo métodos verticais de propagação de chamas para cabos individuais e arranjos de cabos agrupados.
Para projetos com requisitos de aceitação de segurança contra incêndio, o relatório de teste aplicável deverá identificar a construção do cabo testado, o tamanho do condutor, o método de teste e o resultado. Isto é mais útil para a revisão técnica do que confiar apenas em descrições gerais, como resistente ao fogo ou retardador de chama.
Para cabos de baixa tensão necessários para manter a integridade do circuito durante incêndio, a IEC 60331 fornece métodos de teste sob condições de incêndio definidas. Diferentes partes da norma se aplicam de acordo com o diâmetro do cabo e a disposição do teste, portanto, o método de teste exato deve corresponder à construção do cabo e aos requisitos do projeto.

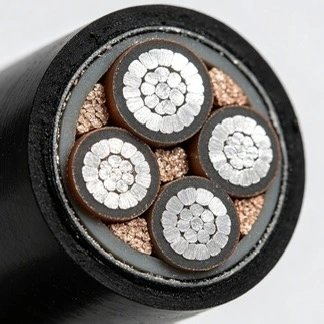

A construção do cabo combina condutor de alumínio, camada resistente ao fogo, isolamento e revestimento externo. Cada camada desempenha uma função diferente, portanto a seleção deve considerar a construção completa e não apenas o material condutor.
O condutor fornece o caminho elétrico para o circuito de baixa tensão. A área da seção transversal deve ser selecionada de acordo com a corrente de projeto, queda de tensão permitida, condições de instalação e requisitos elétricos aplicáveis.
A camada resistente ao fogo fornece proteção térmica ao redor do condutor durante a exposição ao fogo especificada. Seu desempenho é avaliado através do teste de resistência ao fogo aplicável, e não através de dados normais de temperatura operacional.
O isolamento separa o condutor energizado de outros componentes condutores ou externos. A espessura uniforme do isolamento é importante para a integridade elétrica e consistência dimensional durante a produção.
A bainha externa fornece proteção contra o ambiente externo de instalação e contribui para o desempenho retardador de chamas do cabo. Quando for necessária uma instalação externa, o material da bainha e a resistência ambiental deverão ser confirmados em relação às condições reais de exposição.
O cabo de alimentação de baixa tensão resistente ao fogo de alumínio PVC FR pode ser especificado para circuitos de baixa tensão selecionados em hospitais, escolas, shopping centers, edifícios de escritórios e outras instalações públicas onde se aplicam requisitos de desempenho contra incêndio. Os circuitos típicos podem incluir energia de emergência, equipamentos relacionados a incêndio e outras cargas designadas de baixa tensão.
Plantas industriais e instalações de produção podem usar cabos de baixa tensão resistentes ao fogo para circuitos de energia essenciais ou de emergência selecionados. O tamanho do cabo deve ser determinado a partir da carga do equipamento, da corrente inicial, da disposição da instalação e dos limites de queda de tensão exigidos.
O cabo pode ser considerado para distribuição de baixa tensão e projetos de renovação onde os condutores de alumínio são adequados para o projeto elétrico e os requisitos especificados de desempenho contra incêndio. A instalação pode incluir eletrocalhas, valas ou outros sistemas de roteamento protegidos dependendo do projeto.
As rotas de cabos subterrâneos exigem consideração de umidade, danos mecânicos, corrosão, drenagem e acesso para manutenção. O enterramento direto só deve ser usado onde a construção do cabo e as especificações do projeto permitirem, com proteção adicional aplicada quando as condições do local exigirem.
Antes da instalação em bandeja ou vertical, os engenheiros devem verificar o peso do cabo, os requisitos de curvatura, o espaçamento do suporte, a dissipação de calor e o número de circuitos instalados juntos. Os condutores de alumínio podem ser úteis onde o peso do cabo é uma consideração importante na instalação, mas o dimensionamento elétrico continua sendo o principal fator de seleção.
A área da seção transversal deve ser selecionada de acordo com a corrente de projeto e verificada em relação à queda de tensão permitida, condições de instalação, temperatura ambiente e agrupamento de cabos. Os valores de ampacidade na tabela devem ser interpretados em conjunto com as condições reais de instalação do projeto, em vez de serem usados como valores de campo universais.
A resistência ao fogo e o retardamento de chama devem ser especificados separadamente na documentação de compra. Se um projeto exigir a operação contínua do circuito durante um incêndio, o método de teste de integridade ao fogo e a duração exigidos deverão ser claramente indicados. Se o projeto exigir apenas a limitação da propagação da chama, o teste de retardante de chama aplicável deverá ser identificado.
Instalações internas, externas, subterrâneas e em bandejas de cabos podem impor diferentes requisitos ao revestimento externo e ao sistema de instalação de suporte. Para projetos que envolvam umidade, exposição química, luz solar intensa ou alto risco mecânico, as condições de instalação deverão ser revisadas antes de finalizar a construção do cabo.
Para pedidos de exportação e infraestrutura, a especificação de compra pode definir a resistência do condutor, dimensões de isolamento, tensão de teste, testes de desempenho contra incêndio, escopo de inspeção e requisitos de documentação. Acordar esses itens antes da produção ajuda a evitar diferenças entre os documentos de aquisição e os critérios de aceitação final.
Para uma cotação ou revisão técnica, os clientes podem fornecer a tensão nominal, seção transversal do condutor, comprimento do cabo necessário, método de instalação, aplicação do projeto e padrão aplicável. Qiancheng pode revisar esses detalhes e confirmar a construção adequada do cabo de alimentação de baixa tensão resistente ao fogo em alumínio PVC FR, juntamente com os documentos técnicos necessários.
Para projetos que envolvem circuitos resistentes ao fogo, também é útil especificar o método de teste de integridade ao fogo necessário, o nível de teste de retardante de chama, os requisitos de resistência do condutor e o procedimento de inspeção antes da produção. Esta informação permite que as equipes de fabricação e controle de qualidade trabalhem de acordo com uma especificação técnica definida.

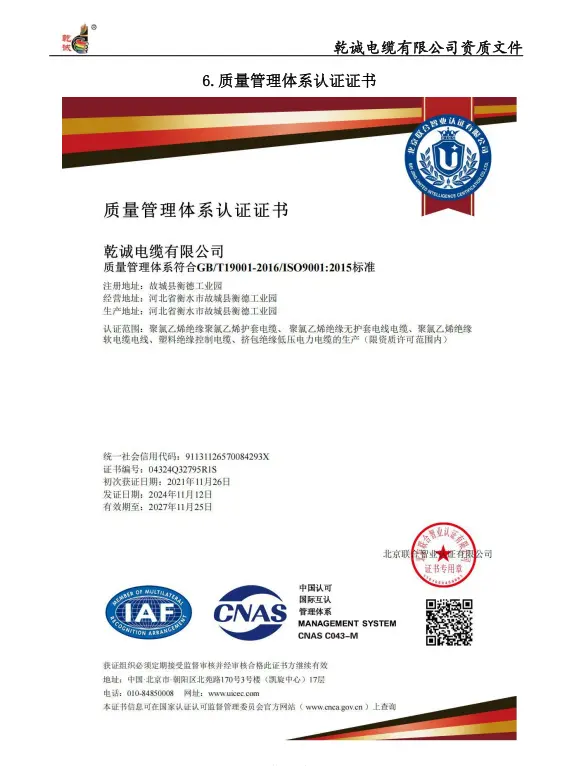

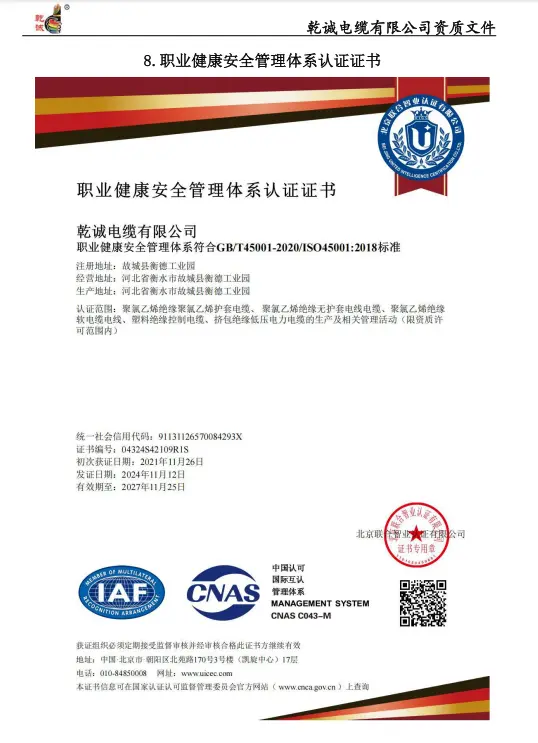

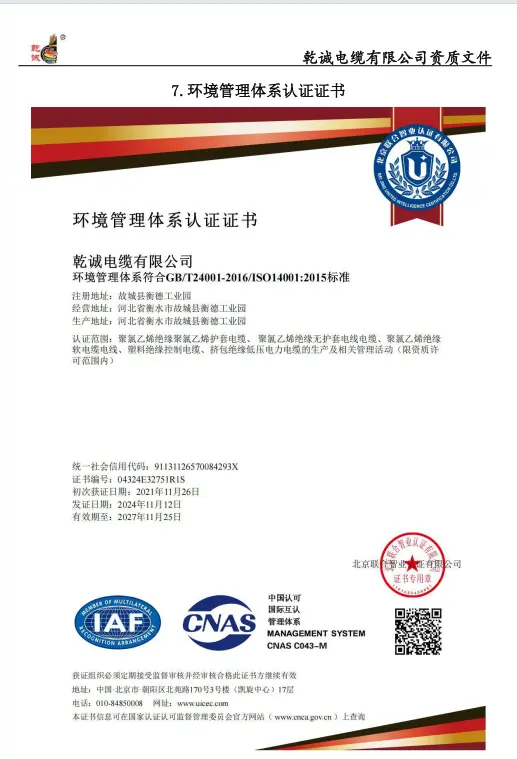

Quando aplicável ao projeto, Qiancheng pode fornecer documentação relacionada aos sistemas de gestão de qualidade, meio ambiente e saúde e segurança ocupacional, incluindo certificados ISO9001, ISO14001 e ISO45001.
Licenças de produção e documentos de qualificação específicos do produto podem ser fornecidos de acordo com o produto, mercado de destino e requisitos do projeto. Os clientes devem confirmar os certificados exatos exigidos pela regulamentação local ou aceitação do projeto antes de fazer o pedido.
Relatórios de teste de resistência ao fogo e retardador de chama podem ser fornecidos de acordo com a construção testada e o método de teste aplicável. Para revisão técnica, o relatório deve ser verificado em relação à construção do cabo solicitado, ao tamanho do condutor e ao nível de desempenho exigido.
Para pedidos no exterior, os documentos técnicos podem incluir especificações em inglês, registros de inspeção, documentos de aceitação de fábrica, informações de embalagem e registros de rastreabilidade de lote, quando incluídos no contrato de compra.
R: Eles abordam diferentes características de desempenho contra incêndio. Um cabo retardador de chama é projetado para limitar a propagação de chamas sob condições de teste definidas, enquanto um cabo resistente ao fogo é projetado para manter a integridade do circuito por um período especificado sob as condições de teste de fogo aplicáveis. O desempenho exigido deve ser indicado na especificação do projeto.
R: O alumínio pode reduzir o peso do condutor em comparação com o cobre na mesma área nominal da seção transversal. Portanto, pode ser considerado para projetos onde o peso do cabo, o manuseio da instalação e o custo do material são fatores importantes. O tamanho do condutor ainda deve ser selecionado de acordo com a capacidade de corrente, queda de tensão e requisitos elétricos aplicáveis.
R: A seleção deve considerar a corrente de projeto, método de instalação, temperatura ambiente, agrupamento de cabos, comprimento do circuito, queda de tensão e condições de curto-circuito. Os valores de ampacidade na tabela fornecem dados de referência, mas a seleção final deve ser verificada em relação ao arranjo de instalação real.
R: Pode ser considerado para circuitos de baixa tensão onde o projeto exija a correspondente construção resistente ao fogo. Para bombas de incêndio, iluminação de emergência ou outros equipamentos de segurança humana, a duração necessária da integridade do circuito e o padrão local ou de projeto aplicável devem ser confirmados antes da seleção do cabo.
R: O uso externo depende da construção da bainha, da exposição ambiental e do método de instalação. Quando o cabo estiver exposto à luz solar prolongada, umidade, produtos químicos ou danos mecânicos, o projeto deverá especificar a proteção ambiental necessária e o sistema de instalação.
R: O enterramento direto só deve ser usado quando permitido pela especificação do cabo e pelo design do projeto. A umidade do solo, corrosão, proteção mecânica, drenagem e condições de serviço esperadas devem ser avaliadas antes de selecionar o enterramento direto. Conduítes ou outras medidas de proteção podem ser necessárias em ambientes exigentes.
R: Sim. Inspeção de fábrica, amostragem e testes testemunhados podem ser organizados de acordo com o plano de inspeção acordado. Os itens de teste exigidos, método de amostragem, documentação e critérios de aceitação devem ser confirmados antes da produção.
R: Informações úteis incluem tamanho do condutor, comprimento do cabo, nível de tensão, método de instalação, aplicação, país de destino, padrão aplicável e nível de desempenho contra incêndio exigido. Caso a especificação do cabo não tenha sido finalizada, a carga do projeto e as condições de instalação poderão ser fornecidas para uma revisão técnica inicial.
