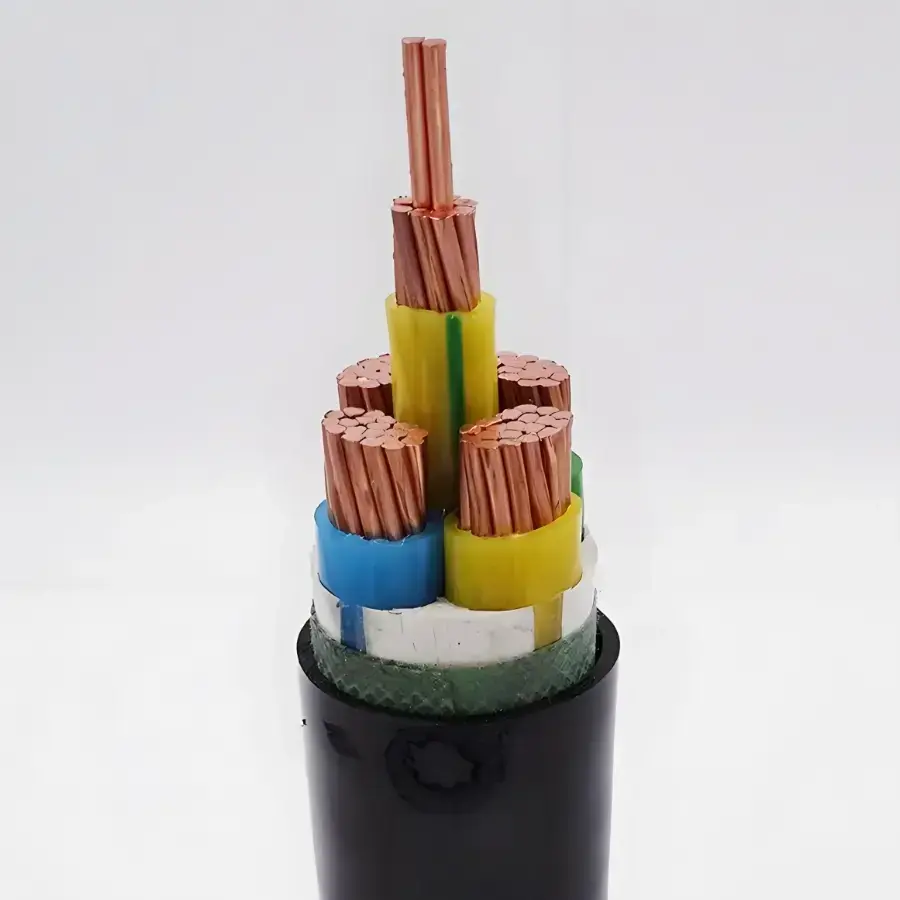

Cabo de controle de cobre resistente ao fogo XLPE

Modelos de produto: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, etc.

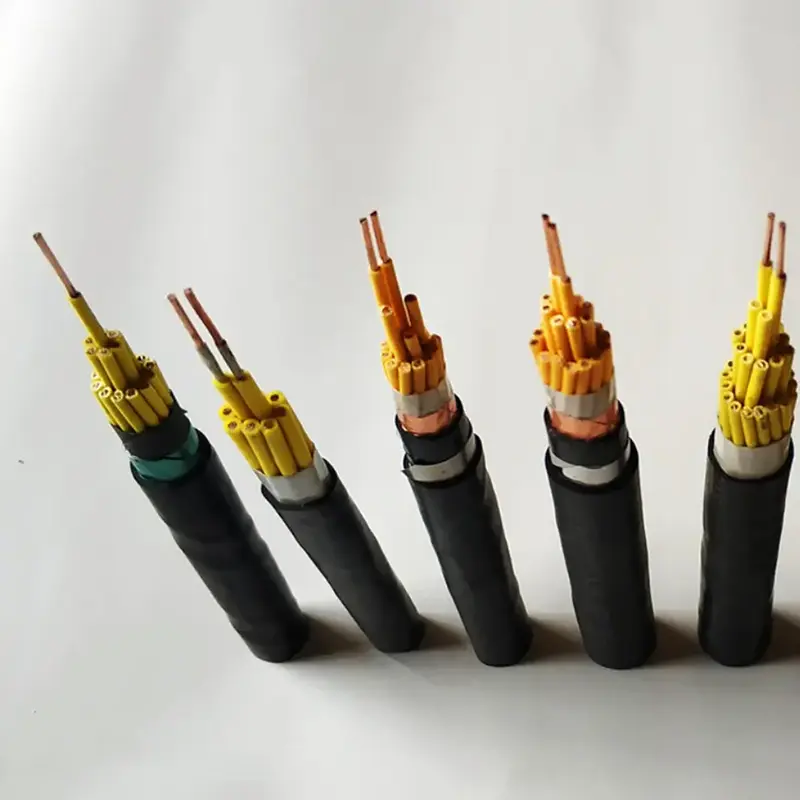

Em sistemas de proteção contra incêndio e controle de emergência, o cabo de controle deve continuar a transmitir sinais elétricos quando exposto a calor ou fogo anormais. O cabo de controle de cobre resistente ao fogo XLPE destina-se a esses circuitos de baixa tensão, cobrindo configurações para roteamento interno, fiação de sinal blindada e instalações mecanicamente protegidas. Sua linha de produtos inclui construções não blindadas, blindadas e blindadas para atender a diferentes condições de assentamento.

O cabo incorpora um condutor de cobre, isolamento XLPE e uma estrutura de fita de mica sintética de dupla camada resistente ao fogo. Os dados técnicos fornecidos especificam uma temperatura operacional máxima de longo prazo de 90°C para o isolamento XLPE. A contagem de núcleos, a seção transversal do condutor, a blindagem e a blindagem podem ser selecionadas de acordo com o circuito de controle, conexão do equipamento e método de instalação.

Especificação do produto, dimensões e tabela de parâmetros técnicos

Construção e desempenho resistente ao fogo

Condutor de cobre de alta pureza

A especificação fornecida identifica 99,99% de cobre livre de oxigênio de alta pureza como material condutor. Condutores sólidos Classe 1 estão listados para N-KYJV, enquanto configurações de condutores flexíveis estão disponíveis para os modelos flexíveis correspondentes. São listadas seções transversais de 0,75 a 6 mm² e quantidades de núcleos de 2 a 61, permitindo que a configuração do cabo seja combinada com diferentes layouts de circuito de controle.

Isolamento XLPE

O polietileno reticulado XLPE forma a camada de isolamento primária. Os dados técnicos especificam uma temperatura operacional máxima de longo prazo de 90°C e uma tolerância de sobrecarga de curto prazo de 130°C. Esta faixa de temperatura deve ser considerada juntamente com a carga do condutor, as condições ambientais e o ambiente real de instalação ao selecionar o cabo.

Estrutura resistente ao fogo de mica de camada dupla

A camada resistente ao fogo consiste em um envolvimento de fita de mica sintética de camada dupla. De acordo com a especificação fornecida, o cabo pode permanecer energizado por 90 minutos sob uma temperatura de fogo aberto não inferior a 830°C. A camada resistente ao fogo é, portanto, uma parte fundamental da construção do cabo para controle de emergência e circuitos de sinal onde a operação contínua do circuito é especificada.

Bainha Externa Retardante de Chama

A bainha externa é especificada como poliolefina retardante de chama. Além de proteger a estrutura interna do cabo durante a instalação e serviço, a bainha destina-se a restringir a propagação de chamas sob as condições de desempenho contra incêndio declaradas.

Modelos para Diferentes Condições de Instalação

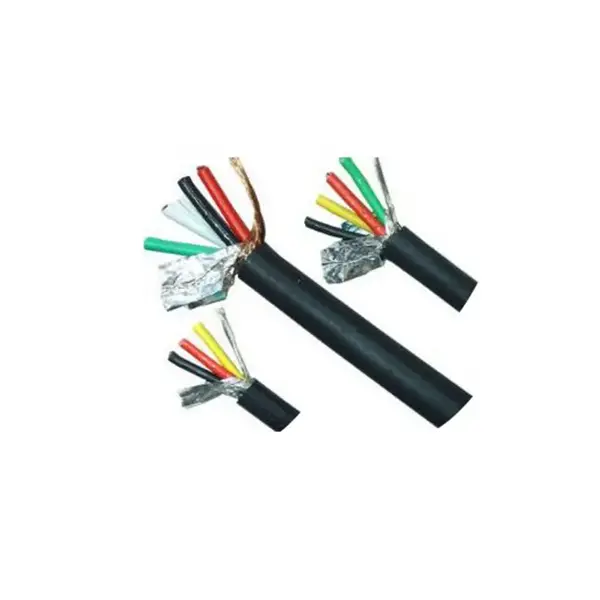

A construção não blindada NH-KYJY/NH-KYJYR tem um raio de curvatura mínimo de 6 vezes o diâmetro externo do cabo e pode ser usada para bandejas de cabos, conduítes internos e valas para cabos. Onde a interferência eletromagnética é uma preocupação, a configuração NH-KYJYP blindada fornece blindagem trançada de cobre com cobertura especificada de pelo menos 80%.

Para rotas expostas à pressão mecânica ou instalação subterrânea, N-KYJV22 e N-KYJY23 são listados com blindagem de fita de aço de camada dupla e raio de curvatura mínimo de 12 vezes o diâmetro externo do cabo. O método de instalação, a exposição mecânica, as condições de sepultamento e o nível de proteção exigido devem ser confirmados antes de selecionar a construção blindada.

Onde o cabo é usado

Sistemas de proteção contra incêndio

Circuitos de controle e sinalização para alarmes de incêndio, bombas de sprinklers, exaustores de fumaça, venezianas e iluminação de emergência podem usar o cabo quando a resistência ao fogo e os parâmetros elétricos exigidos corresponderem às especificações do projeto.

Instalações Subterrâneas e Fechadas

Túneis, corredores de serviços públicos abrangentes, áreas de estacionamento subterrâneas e outros espaços fechados podem exigir fiação de controle resistente ao fogo para equipamentos de emergência e sistemas de ligação de proteção contra incêndio.

Instalações de Novas Energias

As centrais fotovoltaicas, as salas de equipamentos de armazenamento de energia e as infraestruturas de carregamento podem envolver circuitos de controlo de emergência onde a temperatura, o desempenho em caso de incêndio e as condições de instalação precisam de ser considerados em conjunto.

Edifícios Públicos e de Alta Ocupação

Hospitais, escolas, shopping centers, aeroportos e edifícios de escritórios podem exigir circuitos de controle resistentes ao fogo para sistemas de emergência e equipamentos de serviço predial.

Instalações Industriais

Plantas metalúrgicas, químicas e outras indústrias podem usar fiação de controle resistente ao fogo para desligamento de equipamentos, alarme, ventilação de emergência e funções de controle relacionadas, sujeitas aos requisitos de projeto aplicáveis.

Equipamento elétrico exportado

O cabo pode ser especificado como parte de equipamentos eletromecânicos ou sistemas de proteção contra incêndio destinados a projetos no exterior, com os padrões exigidos, documentação de testes e embalagens confirmadas de acordo com o mercado de destino.

Verificação Técnica e Considerações sobre Aquisições

Para um cabo de controle resistente ao fogo, a verificação deve abranger mais do que o material do condutor. A seção transversal do condutor, a quantidade de núcleos, a resistência de isolamento, o resultado da tensão suportável, a camada resistente ao fogo, o material da bainha e as condições de instalação aplicáveis ​​devem corresponder às especificações do projeto.

Os dados fornecidos especificam 3000V/5min para o teste de tensão suportável do produto acabado e uma resistência de isolamento de pelo menos 1000 MΩ·km a 20℃. Para a aquisição de projetos, os relatórios de testes exigidos, os documentos de certificação e os padrões aplicáveis ​​do mercado de destino devem ser confirmados em relação ao modelo exato do cabo e não à categoria de produto como um todo.

Para pedidos de exportação, as embalagens podem ser confeccionadas com filme plástico e bobinas de plástico ou madeira fumigada conforme especificação fornecida. A identificação do núcleo, o comprimento de entrega e quaisquer requisitos de blindagem, blindagem ou construção sem halogênio e com baixa emissão de fumaça devem ser incluídos na especificação do pedido.

Como especificar o cabo para um projeto

Primeiro confirme a tensão do circuito de controle e o nível de desempenho contra incêndio necessário. Em seguida, determine a seção transversal do condutor e o número de núcleos de acordo com o equipamento conectado e o projeto do circuito. Se a rota do cabo passar por uma área com interferência eletromagnética, uma construção blindada poderá ser considerada. Para enterramento direto ou rotas mecanicamente expostas, pode ser necessário um modelo blindado.

A rota de instalação também determina o raio de curvatura mínimo. As versões não blindadas exigem pelo menos 6 vezes o diâmetro externo do cabo, as versões blindadas pelo menos 8 vezes e as versões blindadas listadas pelo menos 12 vezes. Para projetos que envolvam túneis, hospitais, shopping centers ou outros locais de alta ocupação, a construção de cabos sem halogênio ou outros cabos especiais com baixa emissão de fumaça necessária deve ser confirmada nas especificações do projeto antes do pedido.

Perguntas frequentes

1. Qual padrão é especificado para este cabo?

A tabela técnica fornecida identifica GB/T 9330 como a norma aplicável ao produto. Para projetos no exterior, o padrão internacional exigido, os documentos de certificação e os requisitos de teste devem ser confirmados de acordo com o mercado de destino e a construção exata do cabo.

2. Qual é a construção resistente ao fogo e por quanto tempo o circuito pode permanecer energizado?

O cabo usa fita de mica sintética de camada dupla como camada resistente ao fogo. Os dados técnicos fornecidos especificam a energização contínua durante 90 minutos sob uma temperatura de fogo aberto não inferior a 830°C. A classificação real de resistência ao fogo e a documentação de teste devem ser verificadas em relação ao modelo solicitado e ao padrão de projeto aplicável.

3. Quais tamanhos de condutores e quantidades de núcleos estão disponíveis?

As seções transversais dos condutores padrão listadas são 0,75, 1,0, 1,5, 2,5, 4 e 6 mm². As séries de núcleos padrão incluem 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 e 61 núcleos. Contagens de núcleos especiais podem ser discutidas de acordo com os requisitos do projeto.

4. Estão disponíveis versões blindadas e blindadas?

Sim. Blindado NH-KYJYP está listado com blindagem trançada de cobre e uma taxa de cobertura de pelo menos 80%. N-KYJV22 e N-KYJY23 estão listados com armadura de fita de aço de camada dupla. O modelo deve ser selecionado de acordo com interferência eletromagnética, exposição mecânica e método de instalação.

5. Qual raio de curvatura deve ser mantido durante a instalação?

De acordo com a especificação fornecida, o NH-KYJY/NH-KYJYR não blindado requer um raio de curvatura mínimo de 6 vezes o diâmetro externo do cabo, o NH-KYJYP blindado requer pelo menos 8 vezes e o N-KYJV22 ou N-KYJY23 blindado requer pelo menos 12 vezes.

6. Que informações são necessárias para uma cotação?

Forneça o modelo necessário, seção transversal do condutor, quantidade de núcleo, comprimento do cabo, tensão nominal, método de colocação e ambiente de instalação. Se for necessária blindagem, blindagem de fita de aço, construção sem halogênio com baixa emissão de fumaça, comprimento de entrega especial ou embalagem de exportação, esses detalhes também deverão ser incluídos para que a especificação e a documentação possam ser correspondidas com precisão.
