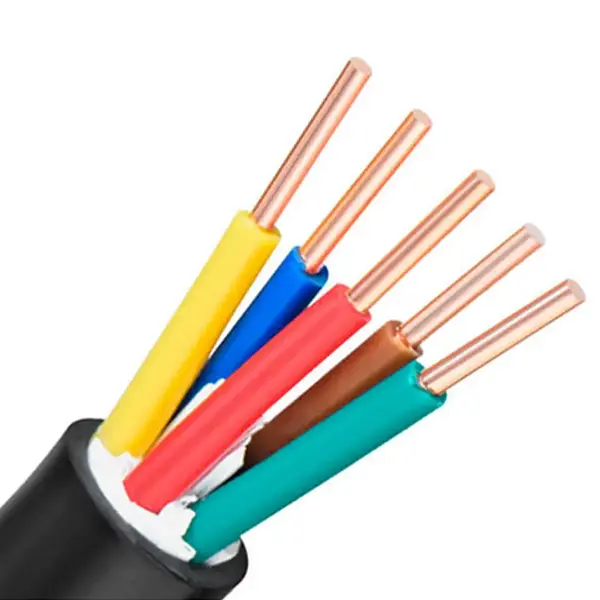

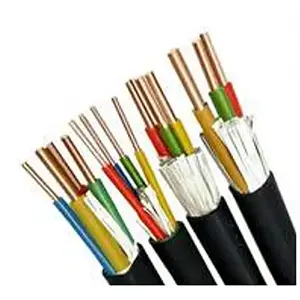

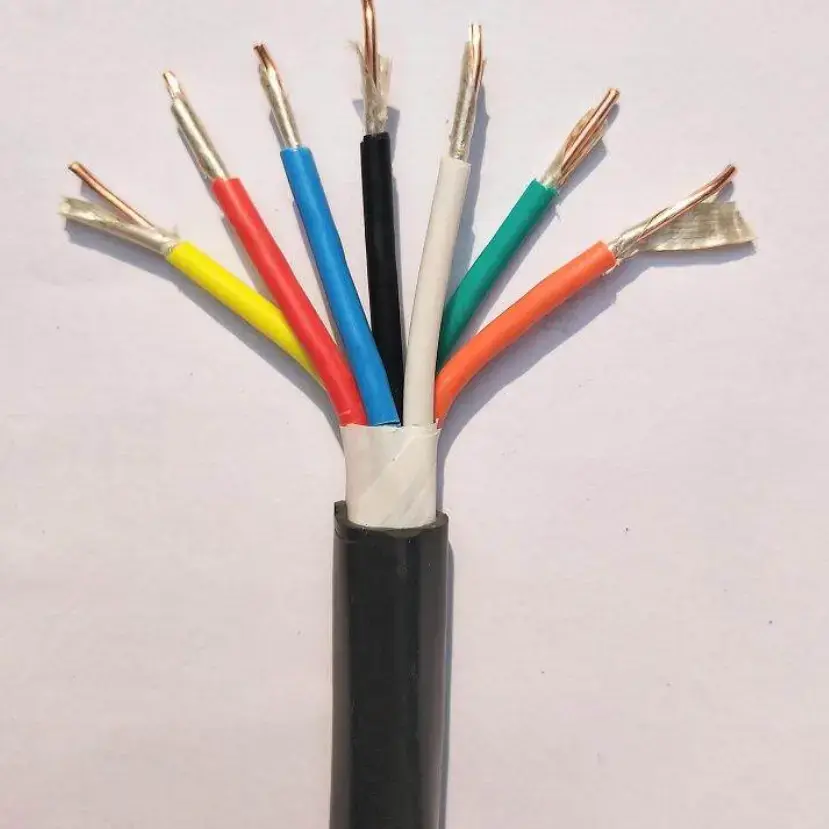

Cabo de controle resistente ao fogo de PVC de cobre

Modelo de produto básico: N-KVV(NH-KVV).

O cabo de controle resistente ao fogo de cobre e PVC combina um condutor de cobre, uma camada resistente ao fogo de fita de mica e isolamento e bainha de PVC para circuitos de controle e auxiliares que exigem construção de cabo resistente ao fogo. O cabo 450/750 V destina-se a aplicações onde a manutenção da continuidade do circuito por um período especificado sob exposição ao fogo faz parte do projeto do sistema. Dependendo da construção do condutor, o cabo pode ser configurado com condutores de cobre Classe 1 ou Classe 5.

A fita de mica forma a principal camada resistente ao fogo ao redor do condutor, enquanto as opções de condutores flexíveis facilitam o roteamento do cabo através de bandejas de cabos, gabinetes de controle e conexões de equipamentos. A seleção das especificações deve levar em consideração a seção transversal do condutor, a quantidade de núcleos, as condições de instalação e os requisitos de desempenho contra incêndio do sistema elétrico completo.

Dimensões da especificação do produto e tabela de parâmetros técnicos

Construção resistente ao fogo e projeto de cabos

Camada resistente ao fogo de fita de mica

A fita de mica é posicionada ao redor do condutor como o principal componente resistente ao fogo. Sob exposição ao fogo, esta camada destina-se a manter o isolamento elétrico para as condições de teste especificadas e ajudar a preservar a continuidade do circuito durante o período necessário. A classificação real de resistência ao fogo deve ser confirmada em relação à especificação do produto aplicável e ao método de teste para o projeto.

Opções de condutores de cobre

A construção do condutor pode ser baseada em cobre Classe 1 ou Classe 5 de acordo com a configuração do cabo necessária. A tabela técnica fornece valores de quantidade de condutores, seção transversal e resistência de 20°C DC, permitindo que os parâmetros elétricos sejam verificados antes da confirmação da especificação.

Isolamento e bainha de PVC

O PVC fornece o isolamento primário ao redor do condutor e contribui para a proteção mecânica geral do cabo. A espessura de isolamento listada muda com a seção transversal nominal, portanto a especificação do cabo deve ser selecionada juntamente com o tamanho do condutor necessário e as condições de instalação.

Como o cabo se adapta aos sistemas de controle de proteção contra incêndio

O cabo de controle resistente ao fogo em PVC de cobre é destinado a circuitos onde funções de controle, alarme, monitoramento ou auxiliares podem precisar permanecer disponíveis durante um evento de incêndio por um período definido. Os circuitos típicos incluem gabinetes de controle de proteção contra incêndio, equipamentos de exaustão de fumaça, bombas de incêndio e outros sistemas controlados eletricamente.

A função resistente ao fogo deve ser considerada como parte do projeto completo do circuito. O roteamento dos cabos, o método de suporte, o equipamento conectado, o ambiente de instalação e a classificação de resistência ao fogo necessária podem afetar o desempenho final do sistema.

Cenários de aplicação

1. Engenharia de proteção contra incêndio: Gabinetes de controle de ligação de proteção contra incêndio, sistemas de alarme de incêndio, exaustores de fumaça e circuitos de controle de bomba de água contra incêndio.

2. Usinas de Energia: Gabinetes de controle elétrico, linhas de controle secundárias para grupos geradores e fiação de controle ou sinal em salas de distribuição de energia.

3. Indústria Metalúrgica: Consoles de operação automática e circuitos de controle para equipamentos de linha de produção em oficinas metalúrgicas.

4. Construção Civil: Salas de máquinas no subsolo, sistemas centrais de ar condicionado e sistemas de controle de ligação de proteção contra incêndio de elevadores.

5. Indústria Geral: Equipamentos de tratamento de águas residuais, linhas de produção de secagem e circuitos de controle de suporte de máquinas-ferramentas onde a construção resistente ao fogo é necessária.

Considerações Práticas de Seleção

1. Seção Transversal do Condutor

A seção transversal necessária deve ser determinada a partir da carga elétrica, função do circuito, resistência admissível do condutor e requisitos de instalação aplicáveis. Os dados disponíveis abrangem secções transversais nominais de 0,5mm² a 6mm².

2. Quantidade principal

A quantidade de núcleos deverá corresponder ao número de circuitos de controle, alarme, monitoramento e auxiliares a serem transportados. A tabela lista as configurações de núcleo recomendadas até 61 núcleos, com quantidades de núcleo personalizadas disponíveis de acordo com a especificação fornecida.

3. Flexibilidade e Rota de Instalação

Onde os cabos devem passar através de gabinetes de controle, bandejas ou conexões de equipamentos, a construção do condutor e as condições de curvatura permitidas devem ser consideradas em conjunto. O raio de curvatura necessário deve ser confirmado pela especificação do cabo aplicável, em vez de ser assumido apenas pelo tipo de condutor.

4. Requisitos de resistência ao fogo

Os cabos resistentes ao fogo devem ser selecionados de acordo com a duração exigida do teste, as condições de exposição ao fogo e o padrão do sistema. Um cabo não deve ser especificado apenas pelo termo “resistente ao fogo”; a classificação de desempenho exigida e a documentação de teste de apoio também devem ser confirmadas.

Qualidade e Verificação Técnica

Para aquisição de projetos, os principais pontos de verificação incluem material e construção do condutor, seção transversal nominal, resistência do condutor, configuração da fita de mica, espessura do isolamento de PVC e dimensões do cabo acabado. Estas características mensuráveis ​​fornecem uma base prática para comparar o cabo fornecido com a especificação técnica acordada.

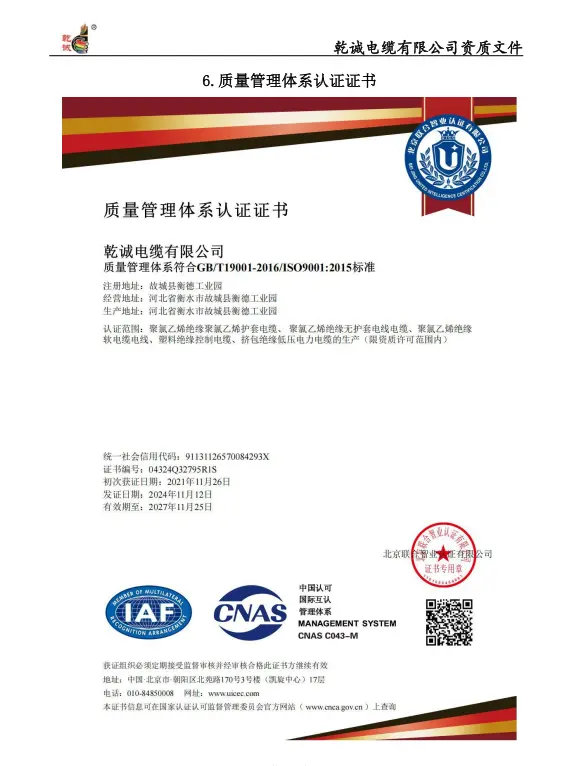

Para pedidos de exportação ou engenharia, a Qiancheng pode coordenar a documentação necessária do produto de acordo com as especificações do cabo e os requisitos do projeto. Se for necessário um relatório de teste de resistência ao fogo, certificado ou documento de inspeção específico, ele deverá ser identificado antes da confirmação do pedido para que a documentação aplicável possa ser verificada em relação à configuração real do cabo.

Perguntas frequentes

Qual é a tensão nominal deste cabo de controle resistente ao fogo de cobre PVC?

A tensão nominal é 450/750V. Destina-se a circuitos de controle, monitoramento e auxiliares onde é necessária a construção resistente ao fogo especificada.

Que material fornece a função de resistência ao fogo?

A fita de mica é usada como camada resistente ao fogo ao redor do condutor. Sua função é ajudar a manter o isolamento elétrico e a continuidade do circuito sob as condições especificadas de teste de incêndio.

Quais tamanhos de condutores são cobertos pela tabela de especificações?

A tabela cobre seções transversais nominais de 0,5 mm² a 6 mm², com configurações de condutores correspondentes, espessura de isolamento de PVC e valores de resistência do condutor de 20 ℃ DC.

Quantos núcleos podem ser configurados?

Os números de núcleo recomendados listados são 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 e 61. Quantidades de núcleo personalizadas podem ser discutidas de acordo com a especificação do projeto.

Onde este cabo de controle resistente ao fogo de cobre e PVC pode ser usado?

Ele pode ser aplicado em sistemas de controle de proteção contra incêndio, circuitos de controle de usinas de energia, equipamentos metalúrgicos, sistemas mecânicos e elétricos de edifícios, equipamentos de tratamento de águas residuais e outras aplicações de controle industrial onde é necessária a construção de cabos resistentes ao fogo.

Que informações devem ser fornecidas para uma cotação de projeto?

Para confirmação das especificações, é útil fornecer o modelo necessário, a seção transversal do condutor, a quantidade de núcleos, o comprimento do cabo, o ambiente de instalação, os requisitos de resistência ao fogo e quaisquer documentos técnicos ou registros de inspeção necessários.
