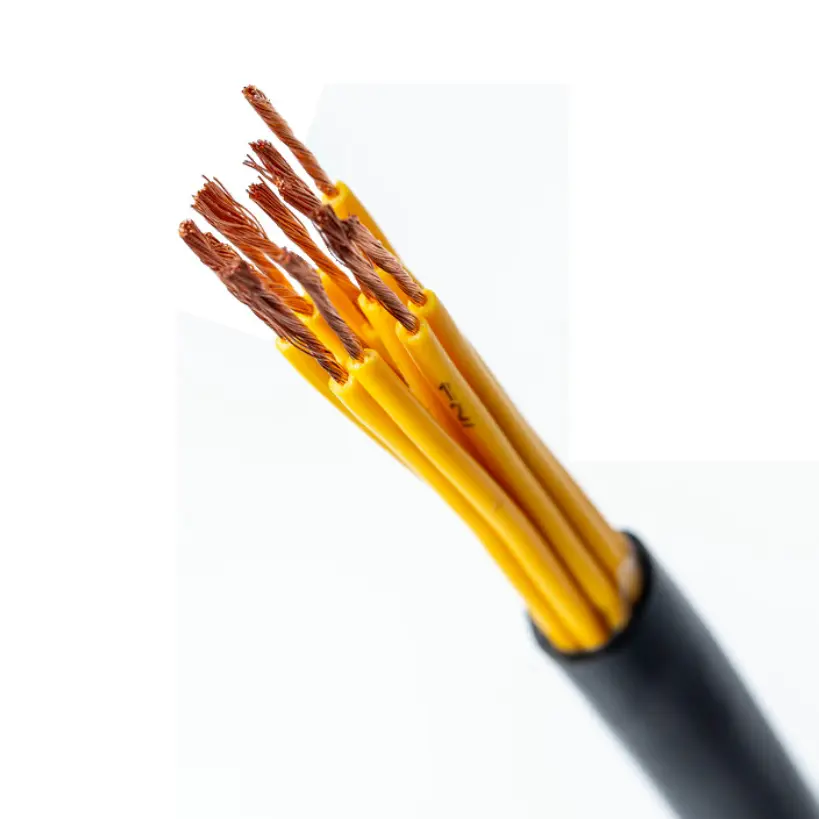

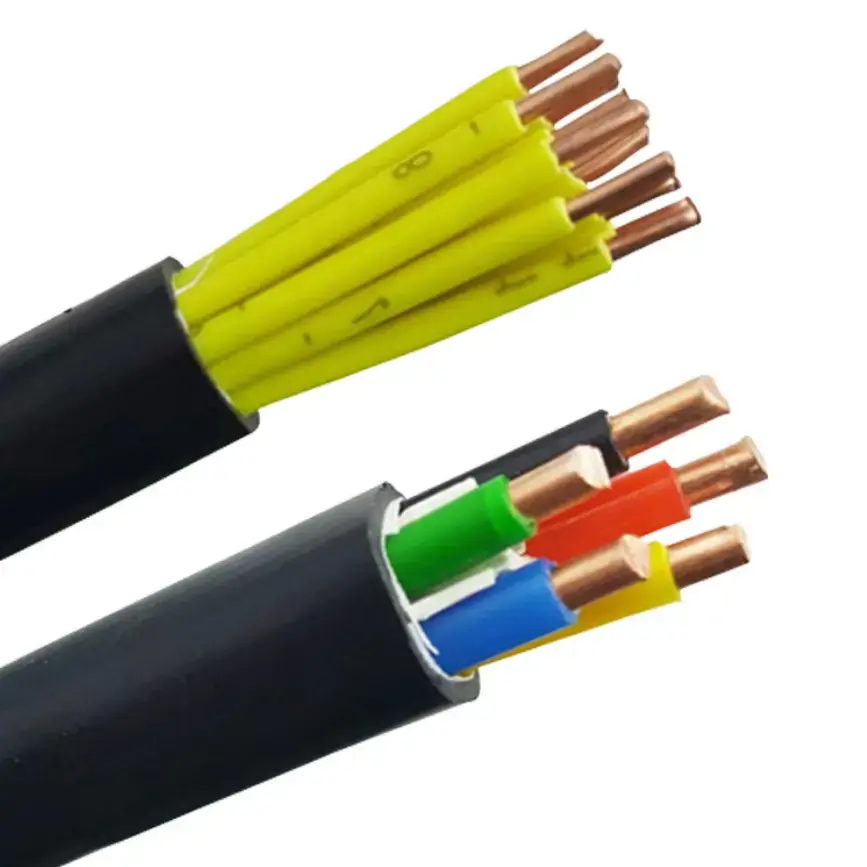

Cabo de controle retardador de chama de PVC de cobre

Modelos de produto: ZR-KVV nomeadamente Z(A、B、C、D)-KVV, ZR-KVVP nomeadamente Z(A、B、C、D)-KVVP, ZR-KVV22 nomeadamente Z(A、B、C、D)-KVV22, etc.

O cabo de controle retardador de chama de PVC de cobre é um cabo de controle de 450/750 V que usa condutores de cobre sem oxigênio de alta pureza, fita de mica e isolamento e bainha de PVC retardador de chama. Construções de condutor sólido Classe 1, trançado Classe 2 e flexível Classe 5 estão disponíveis para diferentes condições de fiação. O cabo destina-se a circuitos de controle, monitoramento e auxiliares em instalações industriais, edifícios e outros sistemas elétricos de baixa tensão onde é necessário desempenho retardador de chama e resistente ao fogo.

A construção do cabo também pode incluir trança de fio de cobre opcional ou blindagem de fita de cobre, com quantidades de núcleos de 2 a 61 núcleos. A seleção pode, portanto, ser baseada no tipo de condutor, na seção transversal, na quantidade de núcleos, nos requisitos de blindagem, no método de instalação e nos requisitos de desempenho contra incêndio aplicáveis ​​do projeto.

Dimensões da especificação do produto e tabela de parâmetros técnicos

Construção e Desempenho

Opções de condutores para diferentes condições de fiação

O cabo está disponível com condutores de cobre sólidos, trançados ou flexíveis. Construções sólidas e trançadas podem ser usadas onde a rota do cabo é relativamente fixa, enquanto condutores flexíveis são mais convenientes para fiação de gabinete, conexões de equipamentos e instalações que exigem manuseio mais fácil de cabos. A construção apropriada do condutor deve ser selecionada de acordo com o método de instalação e os requisitos mecânicos.

Fita de mica e isolamento de PVC

A fita de mica forma a camada resistente ao fogo ao redor do condutor, enquanto o PVC fornece o isolamento elétrico principal. A bainha externa também é feita de PVC ignífugo. Esta combinação confere ao cabo uma construção definida resistente ao fogo e características retardadoras de chamas para a configuração de cabo aplicável.

Blindagem Opcional

Para circuitos onde a interferência eletromagnética precisa ser considerada, a trança de fio de cobre ou o envolvimento de fita de cobre podem ser especificados como camada de blindagem. A taxa de cobertura de blindagem listada é ≥80%. A construção blindada deve ser selecionada de acordo com o tipo de sinal, o equipamento elétrico circundante e o ambiente de instalação.

Onde o cabo atende aos requisitos práticos de fiação

O cabo de controle retardador de chama de PVC de cobre pode ser configurado para condições de fiação de controle fixas e mais flexíveis. Isto reduz a necessidade de selecionar construções de condutores completamente diferentes quando um projeto contém gabinetes de controle, conexões de equipamentos e rotas de cabos fixas dentro do mesmo sistema elétrico.

Para circuitos que transportam sinais de controle e monitoramento, a resistência do condutor é uma especificação importante e não simplesmente uma descrição do material. A tabela técnica fornece os requisitos de resistência de isolamento, tensão suportável e resistência do condutor que podem ser usados ​​para confirmação técnica antes do pedido.

Quando a proteção contra incêndio fizer parte do projeto elétrico, as características retardadoras de chama e de resistência ao fogo do cabo deverão ser avaliadas juntamente com o roteamento do cabo, os métodos de suporte e os requisitos do sistema completo de proteção contra incêndio. O desempenho do cabo não deve ser considerado independentemente do método de instalação.

Cenários de aplicação

1. Sistemas de proteção contra incêndio: Gabinetes de controle de proteção contra incêndio, circuitos relacionados a alarmes, equipamentos de exaustão de fumaça e sistemas de controle de bombas de água contra incêndio.

2. Instalações de energia: Gabinetes de controle elétrico, circuitos auxiliares do grupo gerador e fiação de controle ou sinal em salas de distribuição de energia.

3. Automação Industrial: Sistemas de controle para linhas de produção, máquinas e equipamentos de processo onde é necessária a construção de cabos retardadores de chamas.

4. Sistemas elétricos prediais: sistemas de controle de elevadores, equipamentos de ar condicionado central, salas de máquinas subterrâneas e outras aplicações de automação predial.

5. Equipamentos Industriais Gerais: Equipamentos de tratamento de águas residuais, linhas de secagem, máquinas-ferramentas e outros circuitos auxiliares de controle.

Qualidade e Verificação Técnica

Para compras técnicas, os principais pontos de verificação incluem a construção do condutor, a seção transversal do condutor, a espessura do isolamento de PVC, a resistência do isolamento, a tensão suportável, a resistência do condutor, a configuração da blindagem e os requisitos especificados de desempenho contra incêndio. Esses parâmetros fornecem uma base mais prática para a aceitação do produto do que as descrições gerais da qualidade do cabo.

Qiancheng pode fornecer as especificações do produto e documentação técnica aplicáveis ​​de acordo com a configuração do cabo solicitado. Para projetos de engenharia e exportação, os requisitos para relatórios de teste, certificados, registros de inspeção, embalagem e comprimento do cabo devem ser confirmados antes da produção.

Guia de seleção de especificações

Seção Transversal do Condutor

A seção transversal do condutor disponível é de 0,5mm² a 10mm². A seleção deve ser baseada na função do circuito, na carga elétrica, na resistência permitida do condutor e nos requisitos de instalação aplicáveis.

Quantidade principal

A configuração padrão cobre de 2 a 61 núcleos. A quantidade de núcleos deve ser determinada a partir da quantidade de circuitos de controle, monitoramento e auxiliares exigidos pelo equipamento ou projeto.

Requisitos de blindagem

Onde a interferência de sinal for uma preocupação, pode-se considerar a trança de fio de cobre ou a blindagem de fita de cobre. O método de blindagem necessário deve ser confirmado de acordo com o ambiente elétrico e os requisitos do sistema de controle.

Desempenho contra incêndio

A tabela técnica especifica uma condição de exposição ao fogo não inferior a 830°C por 90 minutos e requisitos de retardamento de chama sob GB/T 19666. A condição de teste exigida e a documentação devem ser confirmadas em relação à especificação real do projeto antes da colocação do pedido.

Perguntas frequentes

1. Quais padrões são especificados para este cabo?

Os dados técnicos fazem referência a GB/T 9330 para resistência do condutor CC e GB/T 19666 para os requisitos de retardante de chama listados. Qualquer certificação adicional ou documentação de teste necessária para um projeto de exportação deverá ser confirmada de acordo com a configuração do cabo solicitado.

2. Quais construções de condutores estão disponíveis?

O cabo pode ser configurado com condutores sólidos rígidos ou condutores flexíveis multifilamentos. A construção adequada depende se a instalação é fixa, passa por um armário de controle ou requer maior flexibilidade durante a instalação.

3. Quais secções transversais e quantidades de núcleo estão disponíveis?

As seções transversais dos condutores listadas variam de 0,5 mm² a 10 mm², com quantidades de núcleos de 2 a 61 núcleos. A combinação final deve ser confirmada de acordo com o projeto do circuito e configuração do cabo.

4. O cabo pode ser blindado?

Sim. A trança de fio de cobre ou o envolvimento de fita de cobre podem ser especificados como uma camada de blindagem opcional, com uma taxa de cobertura de blindagem listada de ≥80%.

5. Onde este cabo de controle retardador de chama de PVC de cobre é comumente usado?

É usado para controle, monitoramento e circuitos auxiliares em sistemas de proteção contra incêndio, instalações de energia, equipamentos de automação industrial, sistemas elétricos prediais e outras aplicações industriais onde as características especificadas de retardante de chama e resistência ao fogo são necessárias.

6. Que informações são necessárias para uma cotação?

Forneça o modelo necessário, o tipo de condutor, a seção transversal, a quantidade de núcleos, os requisitos de blindagem, o comprimento do cabo, o ambiente de instalação e os requisitos aplicáveis ​​de desempenho contra incêndio. Quaisquer relatórios de inspeção, certificados ou documentação de exportação exigidos também devem ser especificados antecipadamente.
