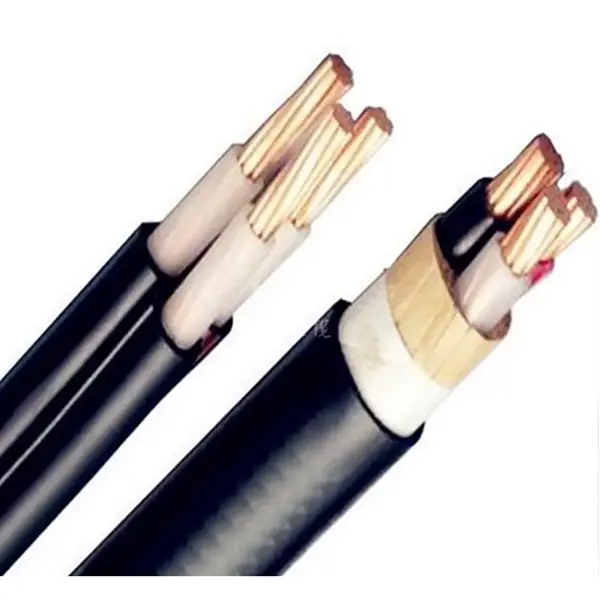

Cabo de controle de cobre XLPE

Modelos de produtos: KYJV, KYJVP, KYJV22, KYJY, etc.

O cabo de controle de cobre XLPE é usado para circuitos de controle, instrumentação e sinal de baixa tensão onde o sistema de isolamento precisa acomodar temperaturas operacionais elevadas. A construção padrão combina condutores de cobre isentos de oxigênio de alta pureza com isolamento XLPE e revestimento externo de PVC, com configurações não blindadas, blindadas e blindadas com fita de aço disponíveis para diferentes condições de instalação.

Os dados técnicos fornecidos especificam uma tensão nominal de 450/750 V, uma temperatura operacional máxima de longo prazo de 90 °C e seções transversais de condutores padrão de 0,75 a 6 mm². Dependendo do circuito e do método de colocação, o cabo pode ser fornecido com condutores sólidos ou flexíveis, configurações de múltiplos núcleos, blindagem, blindagem ou construção WDZ com baixo teor de fumaça e zero halogênio.

Especificação do produto, dimensões e tabela de parâmetros técnicos

Características construtivas e elétricas

1. Isolamento XLPE

O polietileno reticulado forma a camada primária de isolamento. A especificação fornecida fornece uma temperatura operacional máxima de longo prazo de 90 °C e uma tolerância de sobrecarga de curto prazo de 130 °C. Esta faixa de temperatura é uma das principais razões para considerar o isolamento XLPE quando uma instalação de controle pode operar acima das condições típicas de fiação isolada com PVC de uso geral.

2. Opções de condutores de cobre

O condutor é especificado como 99,99% de cobre livre de oxigênio de alta pureza. KYJV usa um condutor sólido Classe 1, enquanto KYJVR está listado com um condutor flexível Classe 5. A construção do condutor pode, portanto, ser combinada com fiação fixa ou instalações onde é necessária flexibilidade adicional.

3. Bainha de PVC e variantes funcionais

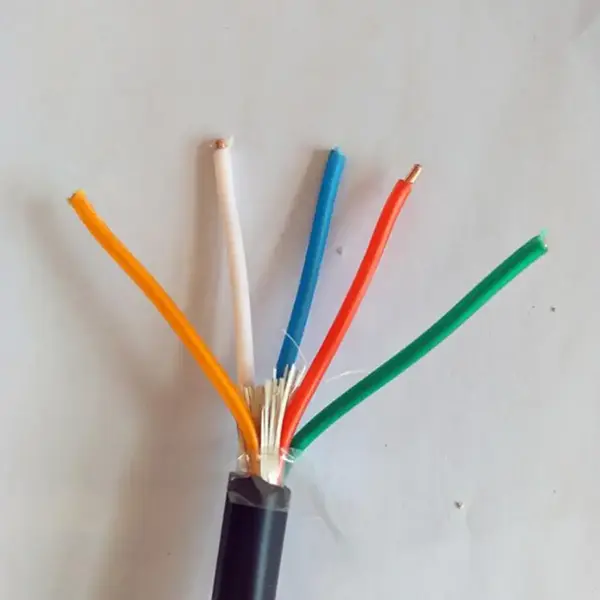

O revestimento externo padrão é de PVC, com uma versão WDZ com baixo teor de fumaça e zero halogênio disponível como uma opção atualizada. O KYJVP blindado adiciona blindagem trançada de cobre, enquanto o KYJV22 usa armadura de fita de aço para aplicações que exigem proteção mecânica adicional. Estas variantes permitem que a construção do cabo seja adaptada à instalação circundante, em vez de utilizar uma configuração para cada projeto.

Selecionando a configuração correta

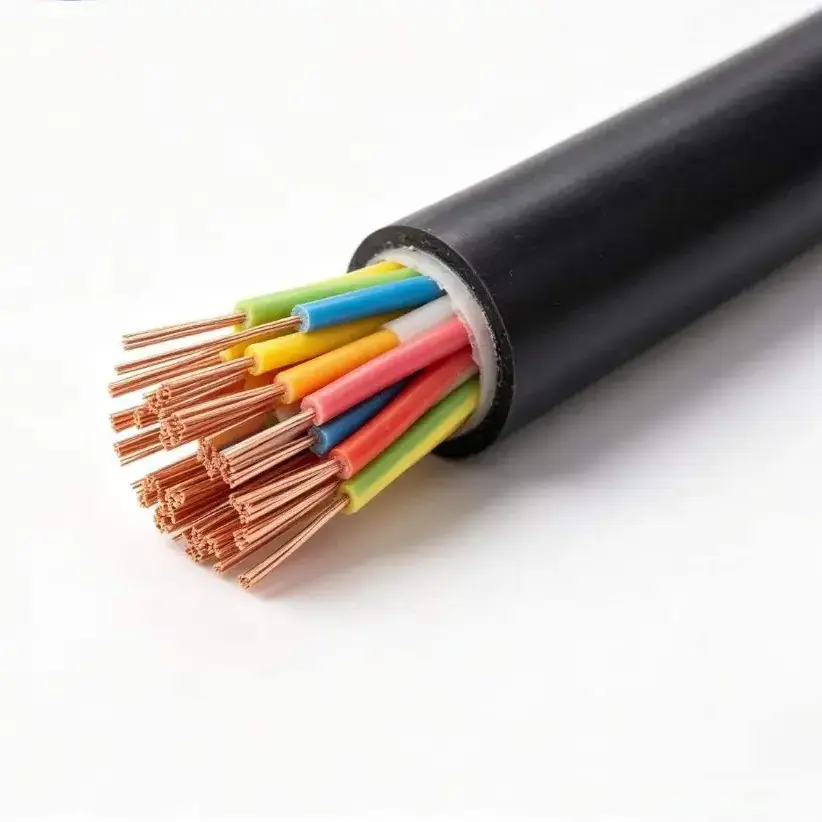

A quantidade de núcleos deve corresponder ao número de circuitos de controle, instrumentação ou proteção atendidos pelo cabo. A faixa padrão cobre de 2 a 61 núcleos, enquanto as seções transversais dos condutores variam de 0,75 a 6 mm². O tamanho necessário do condutor deve ser determinado a partir da carga do circuito, da queda de tensão permitida e das condições de instalação, em vez de ser selecionado apenas pelo número de núcleos.

As condições de instalação determinam se é necessária proteção adicional. KYJV ou KYJVR não blindado destina-se a bandejas de cabos, conduítes internos e fiação fixa de valas de cabos. O KYJVP pode ser considerado onde a interferência eletromagnética é uma preocupação, enquanto o KYJV22 é destinado a instalações específicas que requerem armadura de fita de aço e proteção mecânica. Os valores mínimos do raio de curvatura fornecidos também devem ser considerados durante o fresamento.

Aplicações Típicas

1. Energia e Equipamentos Elétricos

O cabo pode ser usado para controle de baixa tensão e fiação de sinal associada a equipamentos fotovoltaicos, sistemas de armazenamento de energia, inversores, gabinetes elétricos e equipamentos relacionados. O isolamento XLPE fornece a faixa especificada de temperatura operacional de longo prazo de 90°C para instalações onde as temperaturas ambiente ou do equipamento exigem esse nível de desempenho de isolamento.

2. Automação Industrial

Os gabinetes de controle para máquinas-ferramentas, bombas, ventiladores, sistemas PLC e equipamentos de processo podem exigir fiação de controle multinúcleo com diferentes configurações de condutores e instalação. Versões de condutores flexíveis podem simplificar o roteamento em torno de terminais e gabinetes de equipamentos, enquanto versões blindadas estão disponíveis para circuitos onde a interferência eletromagnética precisa ser tratada.

3. Infraestruturas Municipais e Prediais

A linha de cabos pode ser usada em túneis subterrâneos, valas de cabos, sistemas elétricos de edifícios e outras instalações fixas de controle de baixa tensão. Onde os cabos estão expostos a cargas mecânicas adicionais ou exigem construção de enterramento direto, a configuração blindada KYJV22 oferece uma opção de instalação diferente.

4. Controle e proteção do sistema de energia

Circuitos secundários de baixa tensão em subestações, usinas de energia, salas de distribuição e equipamentos elétricos podem usar cabos de controle multinúcleos para aquisição de sinais, intertravamento e controle de equipamentos. O modelo final deve corresponder à função do circuito, tamanho do condutor, requisitos de blindagem e método de instalação.

5. Exportação de equipamentos e projetos de engenharia

Para equipamentos elétricos e projetos de engenharia voltados para exportação, a especificação do cabo deve ser confirmada em relação aos requisitos do projeto aplicáveis ​​antes da produção. Documentação, comprimento de entrega, tipo de bobina e quaisquer registros de inspeção necessários podem ser especificados juntamente com o modelo e construção do cabo.

Verificações técnicas antes de fazer o pedido

Para uma cotação de projeto, as informações básicas normalmente incluem modelo do cabo, tensão nominal, classe do condutor, seção transversal, quantidade de núcleos e comprimento necessário. Se o cabo for roteado próximo a equipamentos que gerem interferência eletromagnética, os requisitos de blindagem deverão ser declarados separadamente. O enterramento direto ou a instalação exposta também devem ser identificados para que a necessidade de blindagem possa ser avaliada.

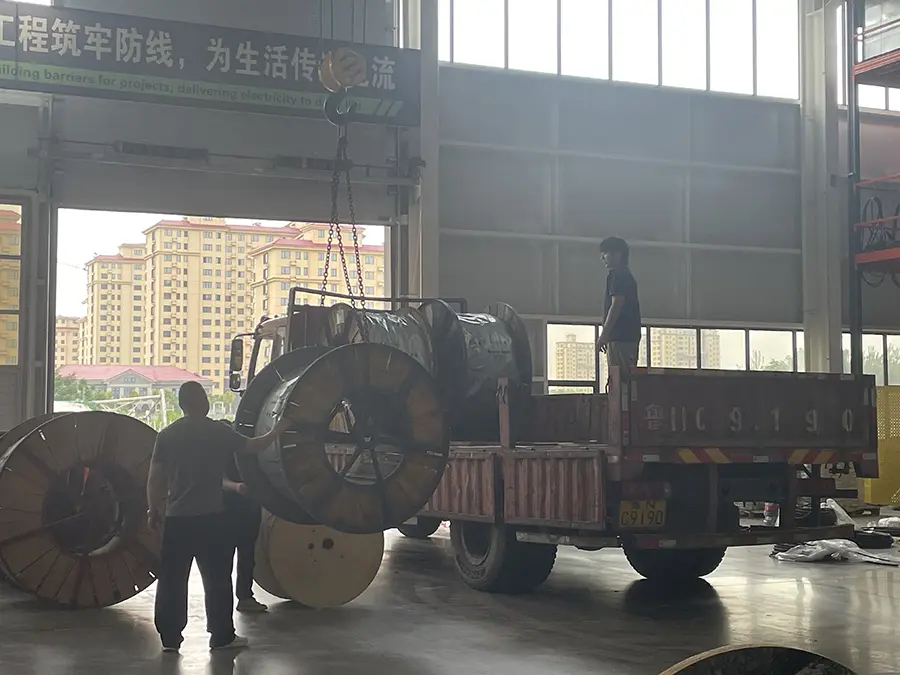

Para pedidos de exportação, a embalagem e a documentação deverão ser confirmadas na fase de cotação. A especificação fornecida lista bobinas de plástico e bobinas de madeira fumigadas, juntamente com comprimentos de entrega personalizados. Requisitos especiais, como a construção WDZ com baixa emissão de fumaça e sem halogênio ou versões resistentes ao frio, também devem ser especificados antes da produção.

Perguntas frequentes

1. Quais padrões são especificados para este cabo?

Os dados do produto fornecidos listam GB/T 9330 como o padrão nacional. Se um projeto no exterior exigir padrões, certificados ou documentos de inspeção adicionais, esses requisitos deverão ser confirmados de acordo com o mercado de destino e as especificações do projeto.

2. Quais tamanhos de condutores e quantidades de núcleos estão disponíveis?

As seções transversais do condutor padrão são 0,75, 1,0, 1,5, 2,5, 4 e 6 mm². As configurações de núcleo padrão variam de 2 a 61 núcleos, incluindo várias contagens de núcleos intermediários. Quantidades principais especiais podem ser produzidas de acordo com os requisitos do projeto.

3. Qual é a temperatura operacional do isolamento XLPE?

Os dados técnicos fornecidos especificam uma temperatura operacional máxima de longo prazo de 90 °C e uma tolerância de sobrecarga de curto prazo de 130 °C. A temperatura mínima de assentamento padrão é ≥0 °C, enquanto uma versão resistente ao frio está listada para instalação direta a -30 °C.

4. Quando é necessária uma versão blindada ou blindada?

O KYJVP blindado pode ser considerado quando a interferência eletromagnética precisa ser controlada no sinal ou no circuito de controle. O KYJV22 blindado destina-se a condições de assentamento que exigem proteção mecânica adicional, incluindo enterramento subterrâneo direto especificado. Os requisitos mínimos de raio de curvatura são diferentes para construções não blindadas, blindadas e blindadas.

5. Quais testes elétricos são especificados antes da entrega?

A especificação fornecida lista uma resistência de isolamento de ≥1000 MΩ·km a 20 °C e um teste de tensão suportável do produto acabado de 3000 V/5min sem quebra. A tabela também especifica a inspeção completa antes da entrega. Qualquer inspeção específica do projeto ou requisitos de testes de terceiros devem ser confirmados antes da produção.

6. O comprimento de entrega e a construção do cabo podem ser personalizados?

Sim. Os dados fornecidos listam comprimentos de entrega personalizados com uma tolerância de comprimento declarada de ±0,5%. Quantidades especiais de núcleo, construção de condutor flexível, blindagem, blindagem, construção WDZ com baixa emissão de fumaça e zero halogênio e versões resistentes ao frio podem ser especificadas de acordo com os requisitos do projeto.
