Cabo de controle de PVC de cobre

Modelo de produto básico: KVV

O cabo de controle de cobre PVC combina um condutor de cobre livre de oxigênio de alta pureza com isolamento de PVC e uma bainha protetora para controle de baixa tensão, monitoramento e circuitos auxiliares. A construção KVV destina-se a fiação fixa onde vários sinais de controle ou funções elétricas precisam ser roteados através do mesmo cabo. O tamanho do condutor, a quantidade de núcleos, a blindagem e a blindagem podem ser selecionados de acordo com a configuração do equipamento e o ambiente de instalação.

Para automação industrial, equipamentos elétricos e sistemas de controle predial, este cabo oferece uma opção prática de fiação multinúcleo para conectar gabinetes de controle, dispositivos de campo, motores, sensores e outros circuitos auxiliares. A especificação aplicável deve ser confirmada pela tensão do circuito, seção transversal do condutor, número de núcleos, método de assentamento e condições ambientais, e não apenas pela contagem de núcleos.

Dimensões da especificação do produto e tabela de parâmetros técnicos

Características construtivas e elétricas

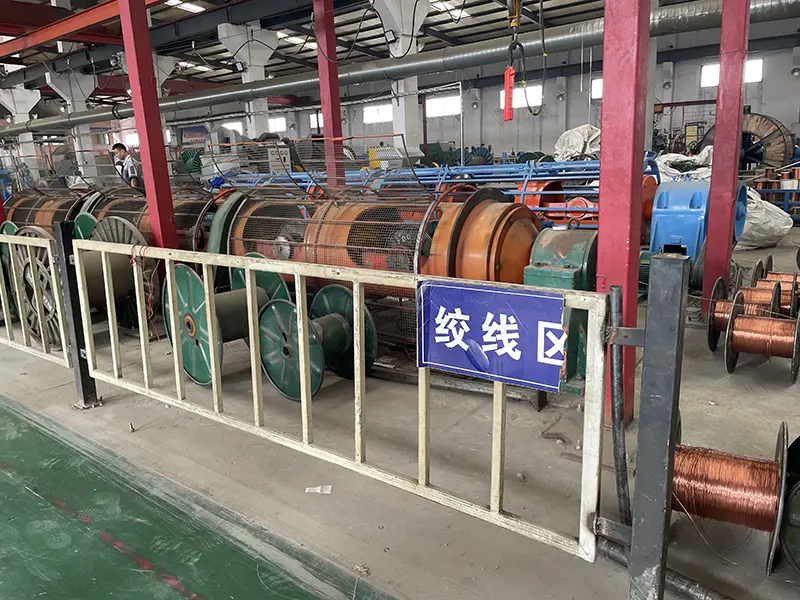

Condutor de cobre para circuitos de controle e auxiliares

O condutor é especificado como cobre livre de oxigênio de alta pureza, com opções de seção transversal de 0,5 a 10 mm². Para aplicações de controle, o tamanho do condutor deve corresponder à carga conectada, à tensão de controle, à queda de tensão permitida e à distância de instalação. A faixa de núcleos disponível de 2 a 61 núcleos também permite que um cabo acomode vários circuitos de controle ou monitoramento.

Isolamento e bainha de PVC

O PVC fornece o isolamento elétrico primário e a proteção externa para a construção KVV padrão. A temperatura operacional máxima de longo prazo listada é de 70°C, enquanto a tabela especifica uma temperatura ambiente de assentamento de pelo menos 0°C. As condições de instalação fora destes limites exigem a confirmação da construção do cabo aplicável e do tipo de material, em vez de simplesmente alterar o método de instalação.

Opções de blindagem e blindagem

Os circuitos de controle instalados próximos a equipamentos de frequência variável, motores ou outras fontes elétricas podem exigir blindagem adicional. As configurações KVVP e KVVRP podem usar blindagem trançada com a taxa de cobertura especificada, enquanto KVVP2 usa fita de cobre. Onde a proteção mecânica é uma prioridade, a construção KVV22 adiciona blindagem dupla de fita de aço. Estas configurações devem ser selecionadas de acordo com a fonte de interferência, exposição mecânica e rota de assentamento.

Condições de instalação que afetam a seleção do cabo

O método de instalação tem relação direta com a construção do cabo necessária para um projeto. Os cabos não blindados listados na tabela de especificações têm um raio de curvatura mínimo de 6 vezes o diâmetro externo do cabo, enquanto as construções blindadas ou blindadas com fita de cobre requerem pelo menos 12 vezes o diâmetro externo. Manter o raio de curvatura especificado ajuda a evitar estresse mecânico excessivo no isolamento e na estrutura do cabo durante a instalação.

Para sepultamento direto, a profundidade mínima listada é de 0,7 m, com proteção adicional contra danos mecânicos externos. Quando vários cabos são instalados em paralelo, deve ser mantido um espaço adequado para dissipação de calor. Esses detalhes são particularmente relevantes quando a mesma especificação de cabo de controle está sendo usada em diferentes áreas de instalação.

Cenários de aplicação

Automação Industrial: O cabo de controle de PVC de cobre pode ser usado para gabinetes de controle PLC, equipamentos de linha de produção, circuitos de controle de máquinas e fiação de sinal auxiliar onde múltiplas funções de controle de baixa tensão precisam ser conectadas.

Equipamentos Mecânicos e Elétricos: Aplicados a circuitos de controle e feedback associados a bombas, ventiladores, compressores, máquinas-ferramentas, equipamentos de refrigeração e outras máquinas elétricas.

Sistemas Prediais e Municipais: Usados ​​em automação predial, controle de elevadores, equipamentos de controle de incêndio, controle de iluminação pública e sistemas de abastecimento de água ou drenagem onde a especificação do cabo corresponde aos requisitos de circuito aplicáveis.

Novos Equipamentos de Energia: Podem ser usados ​​para circuitos auxiliares de controle e monitoramento em torno de equipamentos fotovoltaicos, sistemas de armazenamento de energia e infraestrutura de carregamento quando a tensão, temperatura e condições de instalação estiverem dentro das especificações aplicáveis.

Transporte e Armazenagem: Aplicado a circuitos de controle para sistemas de transporte, equipamentos de armazém e outros sistemas logísticos operados eletricamente. Construções blindadas ou blindadas podem ser consideradas onde interferências ou exposição mecânica requerem proteção adicional.

Verificação de qualidade e especificações

Para uma aquisição técnica ou especificação de projeto, o cabo de controle de PVC de cobre deve ser verificado em relação a parâmetros mensuráveis, em vez de depender apenas de descrições gerais do produto. Itens relevantes incluem material do condutor, área da seção transversal, quantidade de núcleo, resistência de isolamento, desempenho de resistência à tensão, raio de curvatura e blindagem ou estrutura de blindagem selecionada.

A especificação fornecida identifica GB/T 9330-2020 como padrão de referência e fornece tensão nominal, resistência, isolamento e requisitos de instalação. Para projetos de exportação, o padrão IEC exigido, a documentação de teste e os requisitos do mercado de destino devem ser confirmados separadamente antes da produção. Quando for necessária uma construção blindada, blindada ou resistente ao fogo, o modelo exato também deverá ser indicado nas especificações de compra.

Como selecionar a especificação apropriada

Comece com a função elétrica do circuito e determine se o cabo transporta sinais de controle, monitoramento, feedback ou auxiliares. Em seguida, confirme a seção transversal do condutor necessária e a quantidade de núcleos. Para projetos com interferência elétrica considerar uma construção blindada; para rotas expostas onde a proteção mecânica é importante, uma versão blindada pode ser mais apropriada.

Para sistemas de controle maiores, a reserva de núcleos adicionais pode fornecer capacidade para futuras alterações no circuito. A tabela lista uma sugestão de núcleo sobressalente de 10% a 20%, enquanto a seleção da seção transversal deve ser verificada em relação à carga real, comprimento do circuito, queda de tensão e condições de instalação. Um condutor maior não deve ser selecionado apenas porque o projeto possui um maior número de pontos de controle.

Perguntas frequentes

1. Qual padrão é usado para este cabo?

A especificação fornecida para o produto faz referência a GB/T 9330-2020 para cabos de controle com isolamento plástico. Para pedidos de exportação, os requisitos IEC e os padrões do mercado de destino devem ser confirmados de acordo com a aplicação real e a construção do cabo.

2. Quais quantidades de núcleos e tamanhos de condutores estão disponíveis?

A linha listada abrange de 2 a 61 núcleos e seções transversais de condutores de 0,5 a 10 mm². As quantidades de núcleos comuns incluem 4, 7, 10, 14, 19, 24 e 37 núcleos, enquanto 0,75, 1,0, 1,5 e 2,5 mm² são listados como seções transversais comuns.

3. Existe uma versão blindada disponível para aplicações com interferência elétrica?

Sim. As construções KVVP e KVVRP podem ser especificadas com blindagem trançada na taxa de cobertura listada de pelo menos 80%. KVVP2 usa fita de cobre. A estrutura de blindagem adequada depende da fonte de interferência e do ambiente de instalação.

4. Quais são os requisitos de temperatura de operação e assentamento?

Os dados técnicos fornecidos listam uma temperatura operacional máxima permitida a longo prazo de 70°C e uma temperatura ambiente de assentamento convencional de pelo menos 0°C. Se for necessária uma instalação abaixo de 0°C, o pré-aquecimento do cabo é especificado na tabela. Construções especiais para baixas temperaturas devem ser confirmadas separadamente para ambientes mais frios.

5. O cabo pode ser usado para enterramento direto?

A especificação fornecida lista uma profundidade mínima de assentamento direto de 0,7 m e exige proteção contra danos mecânicos externos. A construção real do cabo deve ser verificada em relação às condições do solo, exposição mecânica, umidade e requisitos de instalação do projeto antes do enterramento direto.

6. Que informações devem ser fornecidas ao solicitar um orçamento?

Para uma verificação precisa das especificações, forneça a quantidade necessária de núcleos, seção transversal do condutor, tensão nominal, comprimento do cabo, método de colocação e ambiente de instalação. Se for necessária blindagem, envolvimento com fita de cobre, blindagem com fita de aço ou uma construção resistente ao fogo, inclua os requisitos correspondentes para que o modelo do cabo e a documentação técnica possam ser combinados corretamente.
