Cabo de controle de alta temperatura

Modelos Básicos: KGG, KFF, etc. Material de isolamento: borracha de silicone ou fluoroplástico.

O cabo de controle de alta temperatura é um cabo de uso especial para transmissão de sinais de controle e monitoramento em ambientes de trabalho com temperatura elevada. Ele usa cobre livre de oxigênio de alta pureza como condutor, com borracha de silicone ou isolamento fluoroplástico e blindagem opcional e estruturas de bainha protetora. O condutor multifilar proporciona flexibilidade para a fiação do equipamento, enquanto os materiais de isolamento e bainha podem ser selecionados de acordo com a temperatura operacional e as condições ambientais.

Esta construção destina-se a aplicações onde a resistência à temperatura é uma parte importante da seleção do cabo. As aplicações típicas incluem metalurgia, tratamento térmico, fornos industriais, equipamentos de processamento térmico e outros sistemas de controle industrial. A especificação real do cabo deve ser selecionada de acordo com a temperatura contínua, temperatura de pico, requisitos elétricos, condições de instalação e exposição a óleo, umidade ou meios corrosivos.

Dimensões da especificação do produto e tabela de parâmetros técnicos

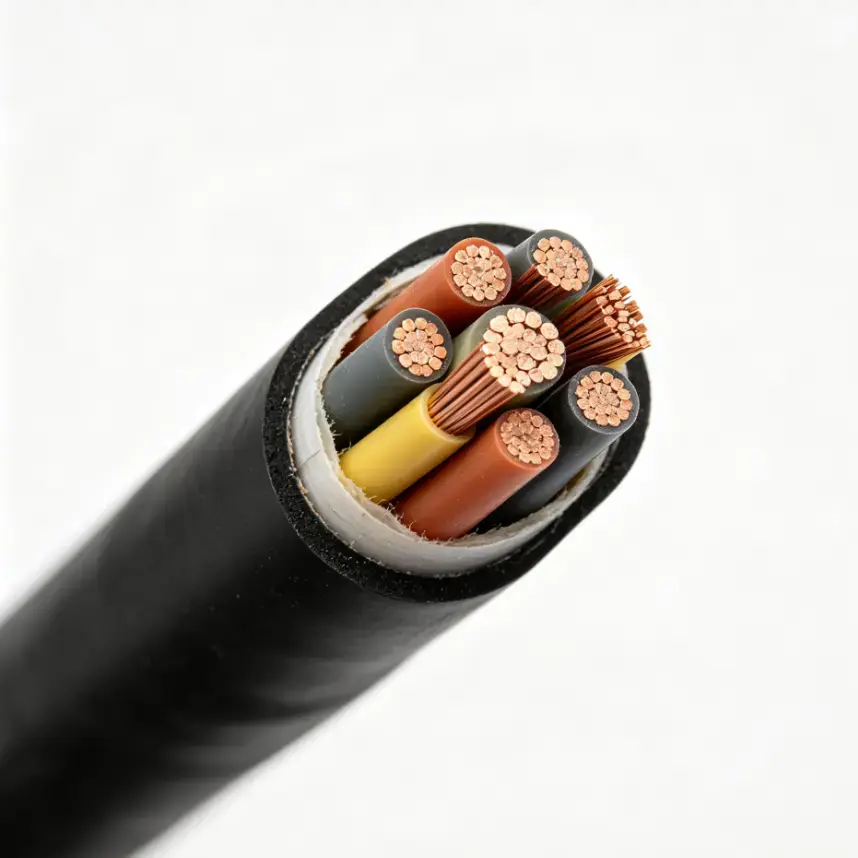

Materiais e Construção

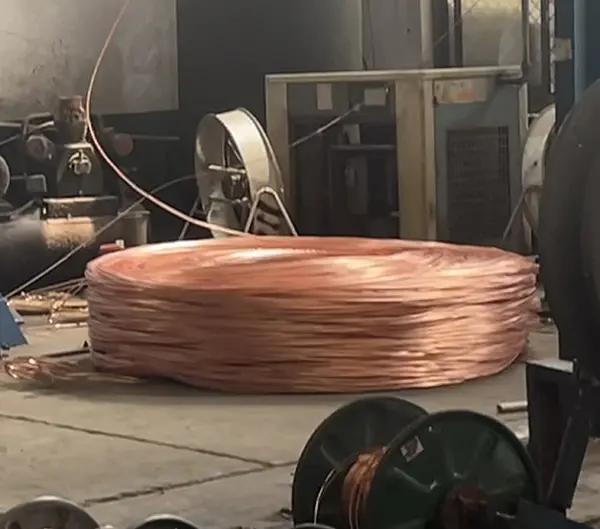

1. Condutor de cobre sem oxigênio de alta pureza

O condutor é feito de cobre livre de oxigênio de alta pureza em uma construção flexível de múltiplos fios. Comparada com um condutor sólido rígido, a estrutura trançada é mais adequada para roteamento em torno de equipamentos e gabinetes de controle. A seção transversal do condutor disponível é de 0,5 mm² a 10 mm² de acordo com a faixa de especificações listada.

2. Borracha de silicone ou isolamento fluoroplástico

Borracha de silicone e fluoroplástico fornecem opções de isolamento resistentes à temperatura para diferentes condições operacionais. A seleção do material deve considerar a temperatura de trabalho contínua, a exposição térmica de curto prazo, os requisitos mecânicos e o ambiente circundante, em vez de apenas a temperatura.

3. Blindagem opcional para circuitos de controle

O cabo pode ser equipado com trança de fio de cobre ou fita de cobre quando for necessária blindagem. A taxa de cobertura de blindagem especificada é ≥80%. A blindagem é particularmente relevante quando os circuitos de controle ou monitoramento são instalados próximos a equipamentos que podem gerar interferência elétrica.

4. Múltiplas opções de materiais de bainha

A bainha externa pode usar PVC retardador de chama, borracha de silicone, fluoroplástico ou nitrilo, resistente a altas temperaturas e com baixa emissão de fumaça. A construção disponível oferece diferentes combinações de resistência à temperatura e resistência a óleo, ácido, álcali e outras condições industriais.

Considerações sobre desempenho e aplicação

A temperatura de trabalho de um cabo de controle é determinada pela construção completa do cabo, incluindo condutor, isolamento, bainha e condições de instalação. Por esta razão, o grau de temperatura, a exposição ambiental e os requisitos eléctricos devem ser confirmados em conjunto antes de seleccionar uma especificação.

1. Requisitos de temperatura de longo e curto prazo

As classes de temperatura operacional de longo prazo disponíveis são 90°C, 180°C e 200°C. Dependendo da construção selecionada, a temperatura máxima de curto prazo pode atingir 250°C a 280°C. As versões de borracha de silicone e fluoroplástico FEP também podem resistir a temperaturas de até -60°C. O grau selecionado deverá corresponder ao perfil de temperatura real do equipamento.

2. Desempenho elétrico para circuitos de controle e monitoramento

O condutor de cobre isento de oxigênio fornece o caminho elétrico necessário para sinais de controle e monitoramento, enquanto a resistência de isolamento e a tensão suportável fornecem indicadores mensuráveis ​​de desempenho elétrico. Onde a interferência eletromagnética for uma preocupação, a blindagem com trança de cobre ou fita de cobre pode ser especificada.

3. Resistência às condições de trabalho industrial

As áreas de alta temperatura também podem conter óleo, umidade, poeira, substâncias ácidas ou alcalinas. A bainha deve, portanto, ser selecionada de acordo com o meio envolvente real. As opções de borracha de silicone, fluoroplástico e bainha de nitrila podem ser consideradas para diferentes combinações de temperatura e exposição ambiental.

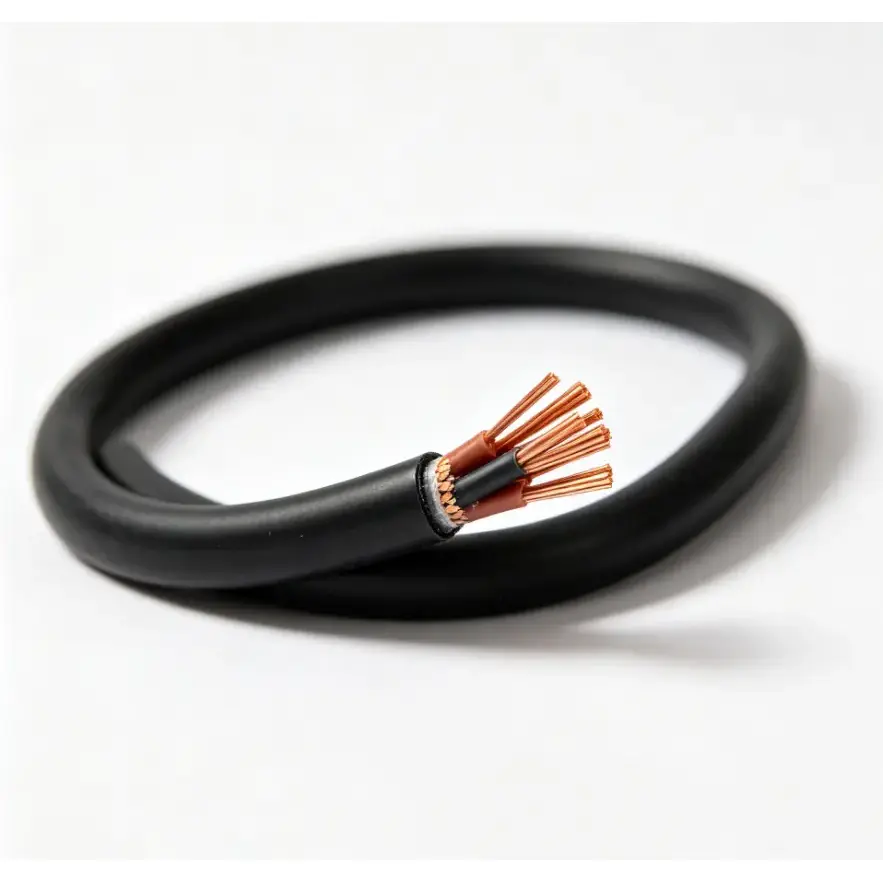

4. Instalação flexível em torno do equipamento

A construção do condutor multifilar suporta roteamento flexível em torno de máquinas industriais, gabinetes de controle e equipamentos térmicos. A quantidade de núcleos, a seção transversal do condutor e a construção geral do cabo devem corresponder ao espaço de instalação disponível e aos requisitos do circuito.

Aplicações Industriais Típicas

Este cabo é usado para circuitos de controle, monitoramento e sinal em ambientes industriais onde temperaturas elevadas afetam a seleção do cabo. As aplicações típicas incluem:

●Equipamentos de metalurgia e processamento de metal

●Linhas de tratamento térmico e equipamentos de processamento térmico

●Fornos industriais e sistemas de aquecimento

●Máquinas de produção de alta temperatura

●Gabinetes de controle industrial e conexões de equipamentos

●Circuitos de monitoramento e controle de temperatura

●Equipamentos expostos a óleo, umidade, poeira ou meios industriais corrosivos

Controle de Qualidade e Verificação Técnica

Para a aquisição de cabos industriais, a verificação do produto deve concentrar-se na construção mensurável e nos parâmetros eléctricos. Os principais itens incluem material do condutor, seção transversal do condutor, quantidade de núcleo, material de isolamento, construção da bainha, tensão nominal, resistência de isolamento, resistência do condutor e tensão suportável.

A inspeção de produção pode incluir verificações dimensionais, testes de resistência de condutores, testes de resistência de isolamento e testes de tensão suportável de frequência de energia de acordo com a especificação de produto aplicável. Para pedidos de engenharia e exportação, a documentação técnica e os registros de testes podem ser confirmados de acordo com as especificações exigidas e condições do projeto.

O que deve ser confirmado antes de fazer o pedido?

Para uma especificação de cabo de controle de alta temperatura, as seguintes informações devem ser confirmadas antes da cotação ou produção:

●Temperatura operacional contínua e possível pico de temperatura de curto prazo

●Seção transversal do condutor necessária e número de núcleos

● Tensão nominal e requisitos de desempenho elétrico

●Se é necessária trança de cobre ou blindagem de fita de cobre

●Material de bainha necessário e resistência ambiental

●Exposição a óleo, ácido, álcali, umidade, poeira ou meios corrosivos

●Desempenho retardador de chama ou resistente ao fogo necessário

●Comprimento do cabo, embalagem e requisitos de documentação técnica

Perguntas frequentes

1. Que temperatura este cabo de controle de alta temperatura pode suportar continuamente?

Os graus de temperatura operacional de longo prazo disponíveis incluem 90°C, 180°C e 200°C. Dependendo da construção selecionada, a temperatura máxima de curto prazo pode atingir 250°C a 280°C. As versões de borracha de silicone e fluoroplástico FEP também podem resistir a baixas temperaturas de até -60°C.

2. Qual material condutor é usado?

O condutor usa cobre livre de oxigênio de alta pureza em uma construção flexível de múltiplos fios. A seção transversal do condutor disponível é de 0,5mm² a 10mm² conforme especificação técnica listada.

3. É possível adicionar blindagem?

Sim. A blindagem opcional inclui trançado de fio de cobre ou envolvimento de fita de cobre, com uma taxa de cobertura de blindagem especificada de ≥80%. A estrutura de blindagem pode ser selecionada de acordo com o sistema de controle e ambiente eletromagnético.

4. Você pode personalizar núcleos de cabos, seção transversal, blindagem e graus de retardante de chama?

Sim. A construção listada suporta de 2 a 61 núcleos e seções transversais de condutores de 0,5 mm² a 10 mm². Os requisitos de blindagem, material da bainha, retardador de chama ou resistência ao fogo e comprimento do cabo podem ser confirmados de acordo com a aplicação e especificação técnica.

5. O cabo é adequado para exposição a óleo, ácido e álcali?

As opções de bainha disponíveis incluem borracha de silicone, fluoroplástico, composto de bainha nitrílica e PVC resistente a altas temperaturas. Onde houver presença de óleo, ácido, álcali, umidade ou meios corrosivos, o material da bainha deve ser selecionado de acordo com o ambiente de trabalho real.

6. Quais informações são necessárias para um pedido de comércio exterior em massa?

Forneça a seção transversal necessária do condutor, a quantidade de núcleos, a temperatura operacional, a tensão nominal, os requisitos de blindagem, o material do revestimento, o comprimento do cabo, o ambiente de aplicação e os padrões técnicos aplicáveis. Esses detalhes permitem que a construção do cabo e as especificações de produção sejam confirmadas antes da cotação.
