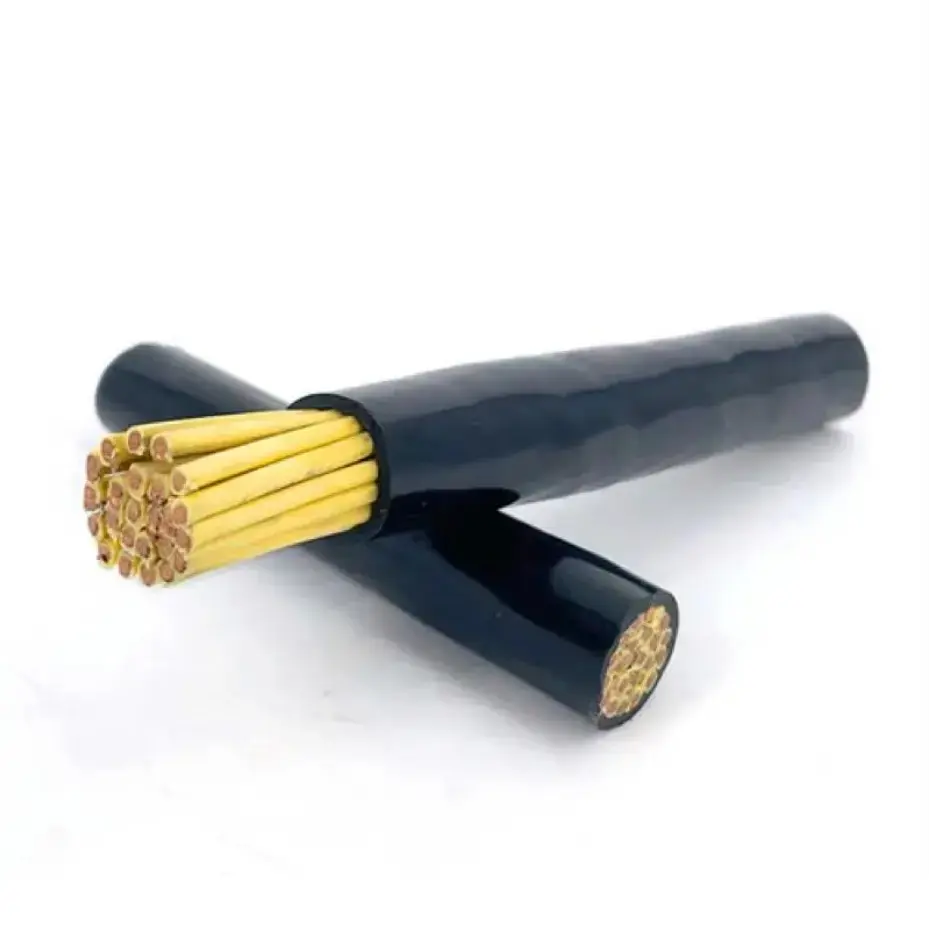

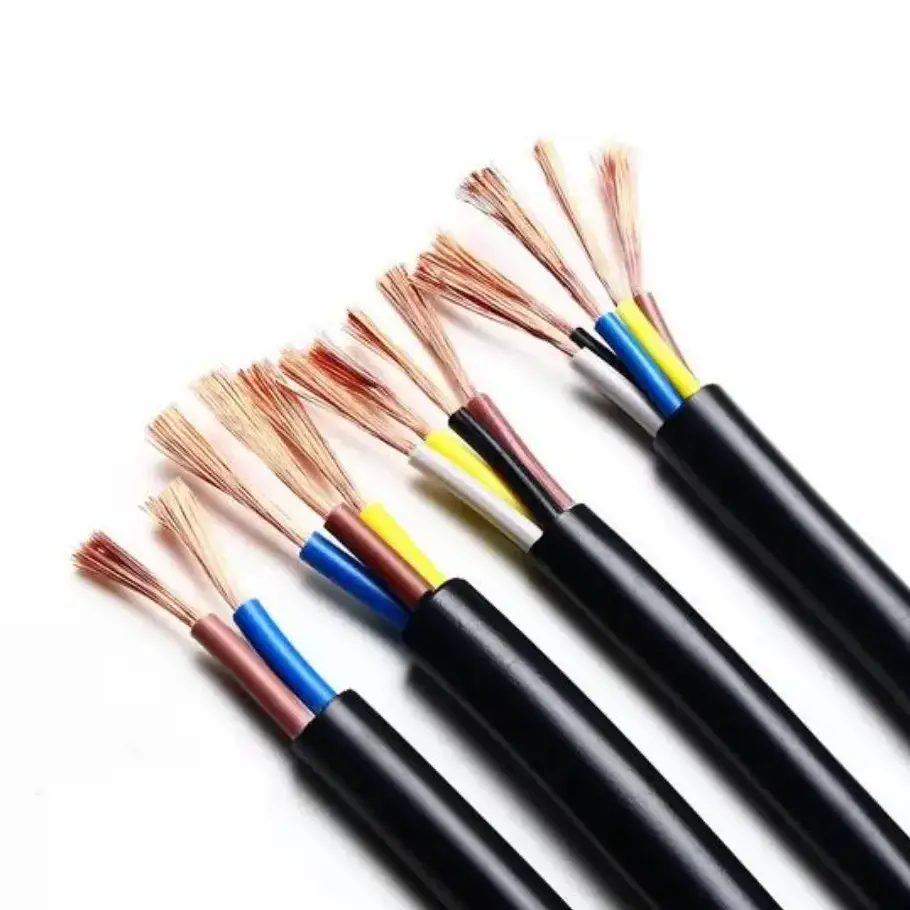

Cabo de controle flexível de PVC de cobre

Modelo de produto básico: KVVR

O cabo de controle flexível de PVC de cobre é um cabo de controle de 450/750 V construído em torno de condutores de cobre trançados e isolamento e bainha de PVC. A construção flexível do condutor permite que o cabo siga caminhos de roteamento mais estreitos do que um condutor sólido ou rígido, o que é útil quando a fiação de controle precisa passar por gabinetes, bandejas, conduítes ou conexões de equipamentos. Sua função principal é a transmissão de sinais de controle, medição e monitoramento em sistemas elétricos de baixa tensão.

Para circuitos auxiliares e de controle automático, a seção transversal do condutor, o número de núcleos, o método de instalação e a resistência elétrica são importantes na especificação do cabo. Os tamanhos de condutores disponíveis cobrem requisitos comuns de fiação de controle, enquanto diferentes configurações de núcleo podem ser selecionadas de acordo com o projeto do circuito.

Tabela de parâmetros técnicos do produto

Características construtivas e elétricas

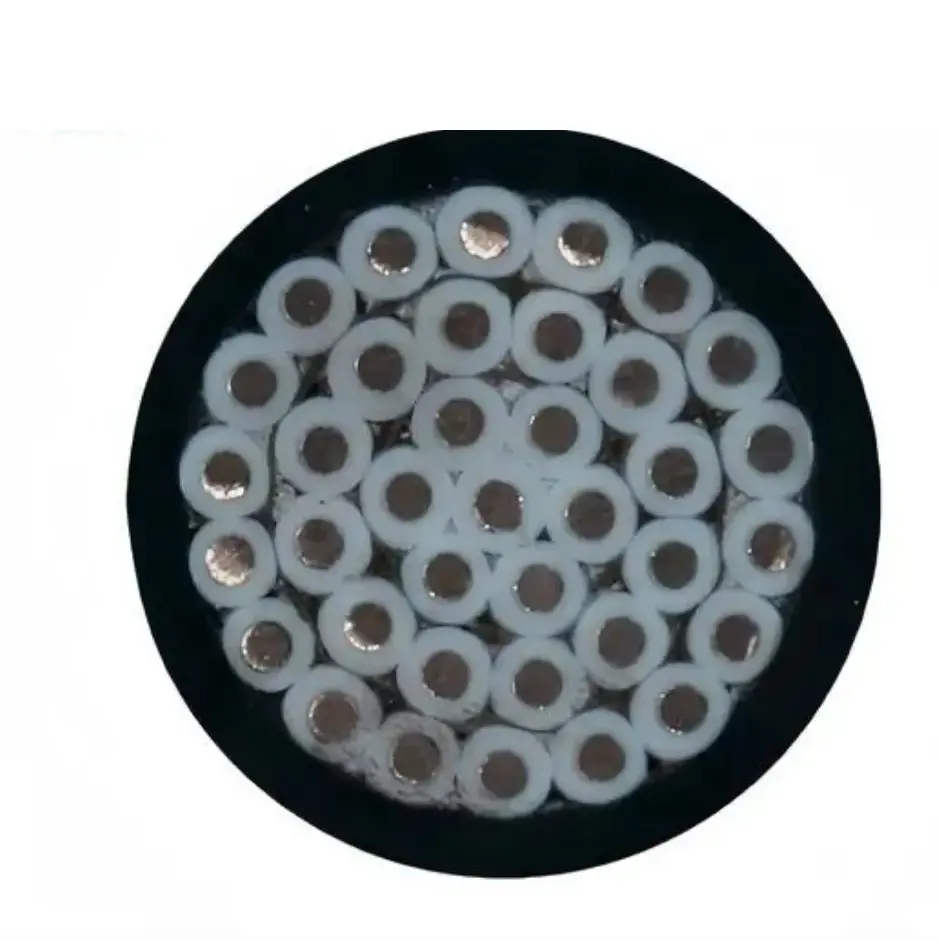

Condutor de cobre trançado

O condutor consiste em vários fios finos de cobre, em vez de um único condutor sólido. Esta construção fornece a flexibilidade mecânica necessária para rotear a fiação de controle em torno de terminais, componentes de gabinete e sistemas de gerenciamento de cabos. A resistência do condutor a 20°C é fornecida na tabela de especificações para condições de metal não revestido e revestido.

Isolamento e bainha de PVC

O PVC é usado como material isolante primário ao redor do condutor, com a construção do cabo proporcionando separação elétrica entre condutores individuais e o ambiente circundante. A espessura do isolamento listada varia de acordo com a seção transversal do condutor, permitindo que a especificação seja verificada em relação aos requisitos pretendidos do circuito.

Fiação de controle 450/750V

A classificação de 450/750 V coloca este cabo dentro de uma faixa comum de controle de baixa tensão e fiação auxiliar. Destina-se a circuitos de controle e monitoramento elétrico, e não a um substituto de cabos de energia selecionados para transmissão de alta tensão. A seleção final deve seguir os requisitos de tensão, corrente, instalação e equipamento do circuito completo.

Cenários de aplicação

O cabo de controle flexível de cobre PVC é utilizado em circuitos de controle e auxiliares onde a rota da fiação inclui gabinetes, conexões de equipamentos ou outros locais que requerem fácil manuseio durante a instalação.

1. Indústria de Energia: Gabinetes de controle em salas de distribuição de energia, fiação de controle de grupos geradores e circuitos de sinais secundários para subestações.

2. Automação Industrial: Fiação de controle interno para equipamentos de linha de produção, máquinas-ferramentas, ventiladores, bombas de água e equipamentos de secagem.

3. Projetos de apoio a edifícios: módulos de controle de ar condicionado central, gabinetes de controle de elevadores, salas de máquinas subterrâneas e sistemas de ligação de iluminação predial.

4. Fabricação Metalúrgica: Consoles de operação automática e conexões de sinalização para equipamentos de produção em oficinas industriais.

5. Projetos Gerais de Apoio: Circuitos de controle elétrico para equipamentos de ligação de proteção contra incêndio e equipamentos de tratamento de esgoto de proteção ambiental.

Problemas práticos de fiação resolvidos

1. Roteamento através de espaços confinados

Os gabinetes e equipamentos de controle geralmente contêm vários terminais, componentes e rotas de cabos em um espaço limitado. O condutor trançado torna o cabo mais fácil de rotear e terminar onde um condutor rígido seria menos conveniente de manusear.

2. Correspondência do tamanho do condutor ao circuito

Nem todos os circuitos de controle requerem a mesma seção transversal do condutor. Os tamanhos disponíveis de 0,5mm² a 6mm² permitem que a especificação do cabo seja compatível com os requisitos do circuito, condições de instalação e características elétricas do equipamento conectado.

3. Gerenciando a fiação de controle multinúcleo

O uso de um cabo multicondutor pode simplificar a organização dos circuitos de controle e monitoramento relacionados. A quantidade de núcleos deve ser determinada a partir do número de sinais necessários, circuitos sobressalentes e disposição da fiação do equipamento.

4. Manutenção de parâmetros elétricos consistentes

A resistência do condutor e a espessura do isolamento são parâmetros mensuráveis ​​que podem ser verificados em relação à construção do cabo especificada. Para aquisição de projetos, a seção transversal necessária, a configuração principal e a documentação técnica aplicável devem ser confirmadas antes da produção ou envio.

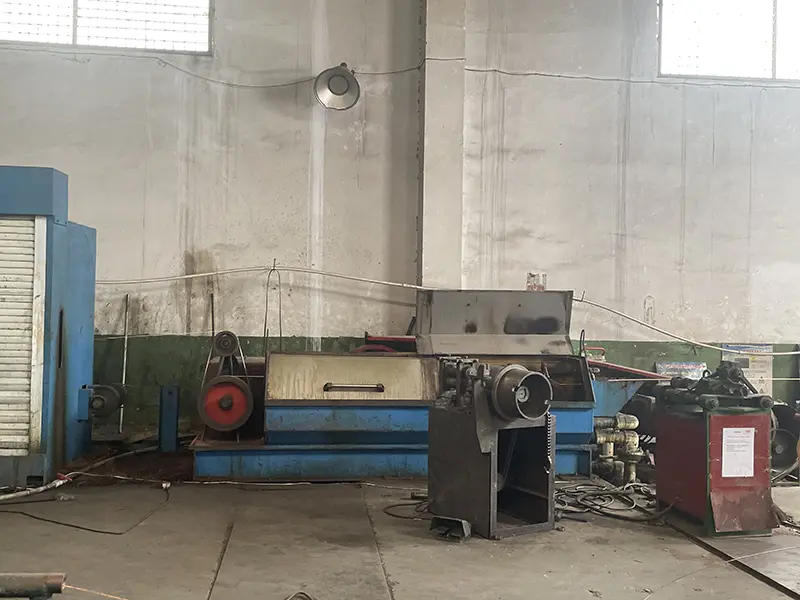

Verificação de fabricação e qualidade

Para a aquisição de cabos de controle, a avaliação da qualidade deve se concentrar nas especificações de materiais rastreáveis ​​e nos parâmetros de produção mensuráveis, e não apenas na aparência. As verificações relevantes podem incluir a construção do condutor, a resistência do condutor, as dimensões do isolamento e a inspeção do cabo acabado de acordo com os requisitos aplicáveis ​​do produto.

Qiancheng pode fornecer especificações de produtos e informações técnicas relacionadas para seleção de projetos. Para pedidos em massa ou de projeto, o modelo necessário, a seção transversal do condutor, a quantidade de núcleos, o comprimento do cabo, a embalagem e a documentação devem ser confirmados antes do processamento do pedido.

Guia de seleção de especificações

Ao selecionar este tipo de cabo de controle, vários parâmetros devem ser considerados em conjunto, em vez de escolher o tamanho do condutor de forma independente.

1. Seção transversal do condutor: selecione de acordo com a carga elétrica, função do circuito e requisitos de fiação aplicáveis.

2. Quantidade de núcleos: determine o número de circuitos de controle, monitoramento e auxiliares que precisam ser transportados pelo cabo.

3. Método de instalação: Verifique se o cabo será direcionado através de um gabinete, bandeja, conduíte ou conexão de equipamento e considere a flexibilidade necessária.

4. Parâmetros elétricos: confirme a tensão nominal e a resistência permitida do condutor em relação aos requisitos do sistema de controle conectado.

5. Documentação do projeto: Para pedidos de engenharia ou de exportação, confirme a folha de especificações exigida, os registros de inspeção e outros documentos técnicos antes do envio.

Perguntas frequentes

1. Qual é a tensão nominal deste cabo de controle flexível de cobre e PVC?

A tensão nominal é 450/750V. O cabo utiliza condutores de cobre trançados com isolamento de PVC e é destinado ao controle de baixa tensão e circuitos auxiliares.

2. Quais tamanhos de condutores estão disponíveis?

A tabela de especificações cobre seções transversais nominais de 0,5mm² a 6mm². A seleção real deve ser baseada nos requisitos elétricos e nas condições de instalação do circuito de controle.

3. Você pode fornecer especificações técnicas completas para a seleção do projeto?

Sim. Informações técnicas podem ser fornecidas para o tamanho do condutor aplicável e configuração do cabo, incluindo diâmetro do condutor, espessura do isolamento de PVC e resistência do condutor CC de 20°C.

4. Onde esse cabo é comumente aplicado?

Pode ser usado em gabinetes de controle de distribuição de energia, equipamentos de automação industrial, sistemas de controle de elevadores, controles centrais de ar condicionado, equipamentos metalúrgicos e sistemas de controle elétrico de proteção ambiental.

5. Como o cabo deve ser selecionado para um novo sistema de controle?

Confirme primeiro a tensão nominal, a seção transversal do condutor, a quantidade de núcleo necessária, a rota de instalação e as condições ambientais. A especificação do cabo pode então ser combinada com os requisitos elétricos e mecânicos do sistema.

6. O comprimento do cabo e outras especificações podem ser personalizados?

O comprimento do cabo e os requisitos de configuração podem ser discutidos de acordo com o projeto. Para pedidos fora do padrão, o tamanho do condutor necessário, quantidade de núcleo, comprimento, embalagem e documentação técnica devem ser confirmados antes da produção.
