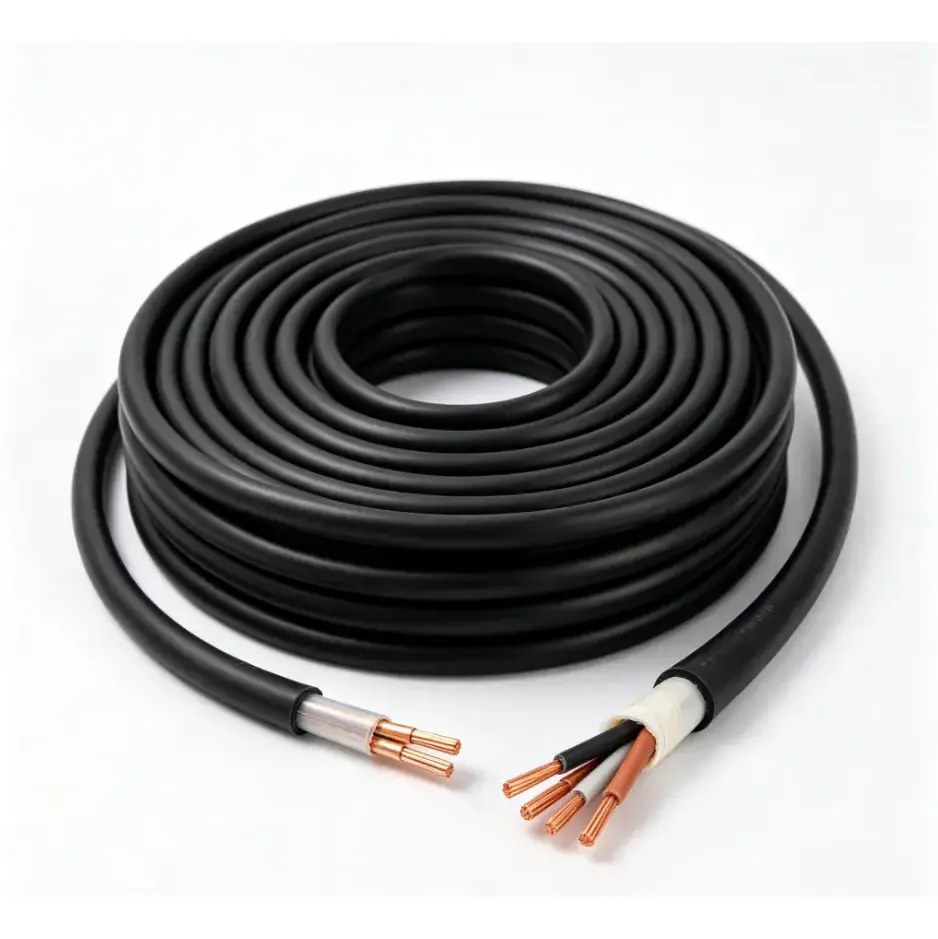

Cabo de controle flexível resistente ao fogo de cobre PVC

Modelos de produto: N(NH)-KVVR, N(NH)-KVVRP, etc.

O cabo de controle flexível resistente ao fogo de PVC de cobre foi projetado para circuitos de controle e sinal onde a instalação flexível e os requisitos de resistência ao fogo precisam ser considerados em conjunto. Ele usa condutores de cobre flexíveis Classe 5, uma camada resistente ao fogo de fita de mica e isolamento e bainha de PVC extrudado. Esta construção destina-se a ajudar a manter a integridade do circuito durante um período especificado sob condições de incêndio, dependendo da configuração do cabo aplicável e dos requisitos de teste.

A estrutura condutora flexível torna o cabo adequado para gabinetes de controle, sistemas de proteção contra incêndio, equipamentos mecânicos e elétricos e circuitos de controle automático industriais onde dobras repetidas ou espaços de fiação confinados podem tornar a instalação mais exigente. A seleção do cabo deve ser baseada na seção transversal do condutor, na quantidade de núcleos, no método de instalação, nos requisitos de desempenho contra incêndio e nas características elétricas do equipamento conectado.

Dimensões da especificação do produto e tabela de parâmetros técnicos

Construção e Desempenho

A construção do cabo combina um condutor de cobre flexível com uma camada resistente ao fogo de fita de mica e isolamento e bainha de PVC. Cada peça tem uma função específica na estrutura geral do cabo, portanto a especificação necessária deve ser selecionada de acordo com o circuito de controle, o ambiente de instalação e os requisitos aplicáveis ​​de desempenho contra incêndio.

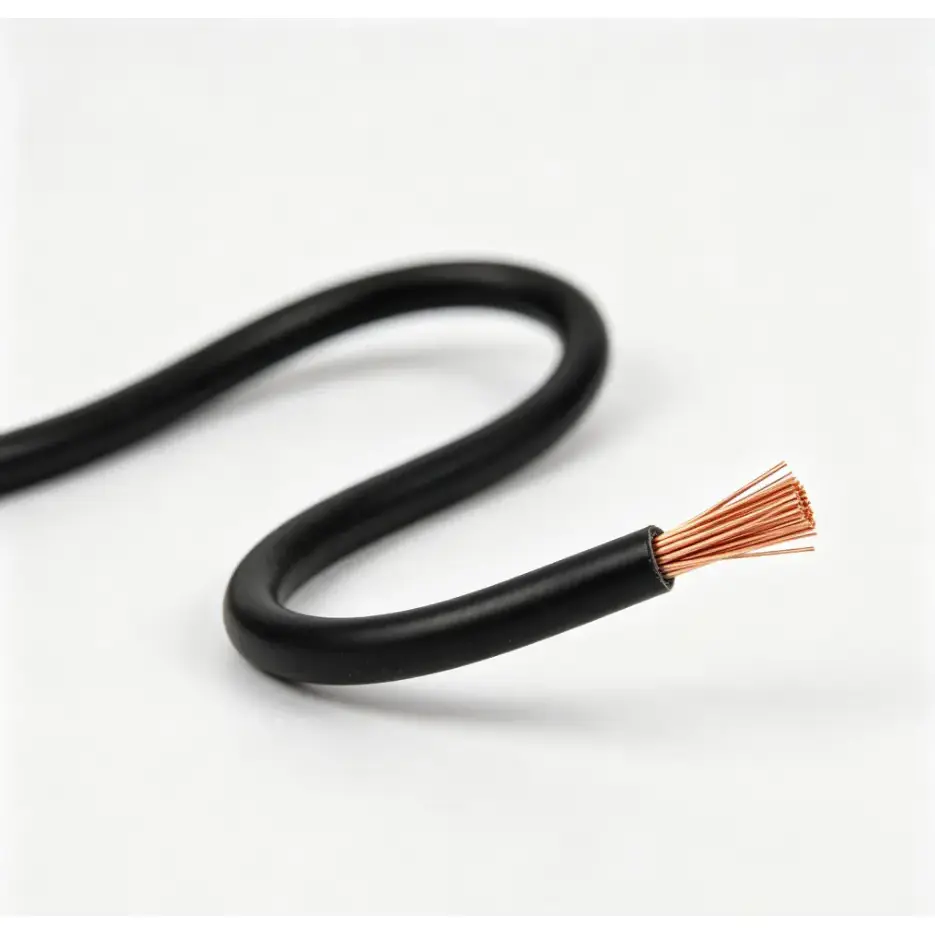

Condutor de cobre flexível classe 5

A construção do condutor multifilar proporciona maior flexibilidade do que um condutor sólido com a mesma seção transversal nominal. Isto é útil para fiação de gabinete, conexões de equipamentos e instalações onde o cabo precisa passar por espaços limitados ou ao redor de componentes de equipamentos.

Camada resistente ao fogo de fita de mica

A fita de mica é incorporada como camada resistente ao fogo ao redor do condutor. Numa construção de cabo resistente ao fogo, esta camada destina-se a ajudar a proteger o caminho condutor quando o cabo é exposto a temperaturas elevadas ou chamas durante o período definido pelas condições de teste aplicáveis.

Isolamento e bainha de PVC

O isolamento de PVC extrudado proporciona separação elétrica entre o condutor e os componentes adjacentes do cabo, enquanto o revestimento externo proporciona proteção mecânica e ambiental adicional. A espessura do isolamento varia com a seção nominal, conforme tabela de especificações acima.

Onde é usado

O cabo de controle flexível resistente ao fogo de cobre e PVC destina-se à fiação de controle e sinal onde a continuidade do circuito sob condições de incêndio especificadas é uma consideração importante do projeto. As aplicações típicas incluem gabinetes de controle de incêndio, sistemas de proteção contra incêndio em edifícios, equipamentos mecânicos e elétricos, sistemas de controle relacionados à energia e instalações de automação industrial.

Em gabinetes de controle confinados ou gabinetes de equipamentos, a construção de condutores flexíveis pode simplificar o roteamento em comparação com construções de cabos menos flexíveis. Para instalações industriais, a seleção final também deve considerar a temperatura ambiente, a disposição da bandeja de cabos ou do conduíte, os requisitos de flexão, a umidade, o óleo ou outra exposição ambiental e a carga elétrica do circuito de controle conectado.

Verificação de qualidade e especificações

Para este tipo de cabo, a avaliação da qualidade deve ser baseada em parâmetros elétricos e de construção mensuráveis, e não apenas na aparência. A seção transversal do condutor, a resistência do condutor, a espessura do isolamento, a camada resistente ao fogo, a quantidade de núcleos e os requisitos aplicáveis ​​de desempenho contra incêndio devem ser verificados em relação às especificações acordadas.

Antes da produção ou envio, a documentação do projeto pode ser combinada com o modelo, seção transversal, quantidade de núcleo, tipo de condutor e requisitos de teste necessários. Para aplicações de engenharia, os clientes também podem confirmar se são necessários registros de inspeção, dados técnicos ou amostras adicionais antes da produção em massa.

O que deve ser confirmado antes de fazer o pedido?

A especificação apropriada depende do sistema de controle e das condições de instalação. Antes de fazer um pedido, é útil confirmar os seguintes pontos:

1. Seção transversal do condutor de acordo com os requisitos do circuito e cálculos elétricos aplicáveis.

2. Quantidade de núcleos necessária e se é necessária uma configuração de núcleo padrão ou personalizada.

3. Requisitos de desempenho de resistência ao fogo e projeto ou padrão de teste aplicável.

4. Método de instalação, incluindo fiação do gabinete de controle, instalação de conduíte, instalação de bandeja de cabos ou conexão de equipamento.

5. Requisitos de comprimento de cabo, embalagem, documentação e inspeção necessários para o projeto.

Perguntas frequentes

1. Este cabo de controle flexível resistente ao fogo de PVC de cobre pode manter a continuidade do circuito durante um incêndio?

O cabo é projetado com uma camada resistente ao fogo de fita de mica para ajudar a manter o caminho condutor por um período especificado sob condições de teste de fogo aplicáveis. O desempenho real da resistência ao fogo depende da construção do cabo, do método de instalação e dos requisitos de teste do produto especificado.

2. Qual material condutor é usado neste cabo?

Ele usa condutores de cobre flexíveis. A configuração do condutor e o diâmetro máximo do fio único variam de acordo com a seção nominal, sendo os respectivos valores fornecidos na tabela técnica.

3. Quais secções transversais e quantidades de núcleo estão disponíveis?

As seções transversais listadas são 0,5mm², 0,75mm², 1,0mm², 1,5mm², 2,5mm², 4mm² e 6mm². As quantidades de núcleos recomendadas incluem de 2 a 61 núcleos nas configurações mostradas na tabela, e as quantidades de núcleos personalizadas podem ser discutidas de acordo com os requisitos do projeto.

4. O cabo pode ser personalizado para um projeto?

Sim. A quantidade de núcleos e o comprimento do cabo podem ser personalizados de acordo com a especificação do projeto. Antes da produção, a seção transversal do condutor necessária, a configuração do núcleo, a construção resistente ao fogo, as condições de instalação e os requisitos de documentação devem ser confirmados.

5. Onde esse tipo de cabo é comumente usado?

As aplicações típicas incluem gabinetes de controle de incêndio, sistemas de proteção contra incêndio em edifícios, equipamentos mecânicos e elétricos, circuitos de controle industrial e outras instalações onde são necessárias fiação flexível e construção de cabos resistentes ao fogo.

6. Quais informações técnicas devem ser fornecidas para cotação?

Para uma cotação precisa e verificação de especificações, forneça o modelo necessário, a seção transversal do condutor, a quantidade de núcleos, o comprimento do cabo, o ambiente de instalação e os requisitos aplicáveis ​​de desempenho contra incêndio. Se disponíveis, desenhos de projeto ou especificações técnicas também podem ser usados ​​para confirmar a construção do cabo antes da produção.
