Cabo de alimentação isolado em XLPE 8,7/15kV

O cabo de alimentação isolado XLPE Qiancheng 8,7 / 15kV é usado em sistemas de distribuição de energia de média tensão de classe 15kV, incluindo novas instalações, atualizações de rede e projetos de energia industrial. A linha de produtos abrange opções de condutores de cobre e alumínio, diferentes áreas de seção transversal e construções blindadas ou não blindadas. Qiancheng mantém testes internos e registros de produção para apoiar a inspeção, identificação de lotes e rastreabilidade do produto.

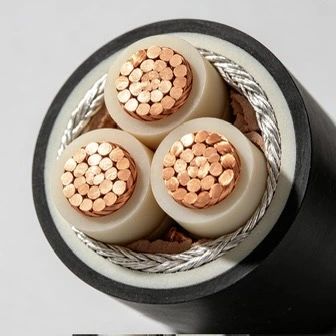

Características de construção e produto

Isolamento XLPE e desempenho elétrico

O isolamento XLPE tem menor perda dielétrica do que o isolamento convencional de PVC e é amplamente utilizado em sistemas de cabos de média tensão. Sua estrutura reticulada fornece as características térmicas e elétricas necessárias para operação contínua no nível de tensão especificado. Os dados de produção fornecidos especificam uma tolerância de espessura de isolamento de ±0,05 mm, enquanto a tolerância real e os requisitos de teste devem ser verificados em relação à especificação do produto aplicável.

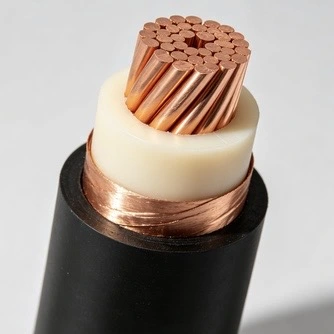

Blindagem Metálica para Operação em Média Tensão

O cabo incorpora uma estrutura de blindagem dupla de fita de cobre com uma taxa de volta especificada de ≥25%. A blindagem metálica faz parte do sistema de controle do campo elétrico do cabo e fornece um caminho definido para a corrente relacionada à falta de acordo com a construção selecionada. Testes de descarga parcial e resistência à tensão podem ser incluídos na inspeção do produto acabado de acordo com os requisitos técnicos aplicáveis.

Construção opcional sem halogênio e com baixo teor de fumaça

Uma opção de revestimento com baixo teor de fumaça sem halogênio pode ser especificada onde os requisitos de desempenho contra incêndio do projeto exigem redução de fumaça e emissões de gases corrosivos durante a combustão. Os dados técnicos fornecidos indicam uma transmitância de luz ≥70% para a condição de teste aplicável. Para projetos com requisitos específicos de aprovação de segurança contra incêndio, a norma exigida, o relatório de teste e a documentação devem ser confirmados antes da produção.

Opções de condutores de cobre e alumínio

As construções de condutores de cobre e alumínio permitem que o cabo seja compatível com diferentes requisitos elétricos, de instalação e de custo do projeto. O cobre proporciona maior condutividade elétrica, enquanto o alumínio pode reduzir o peso do condutor e pode ser considerado onde o peso do cabo e a logística de instalação de longa distância são importantes. A seleção final deve levar em conta a ampacidade, queda de tensão, comprimento do cabo, condições de instalação e requisitos de terminação.

Gama de áreas transversais

As especificações listadas cobrem uma ampla gama de tamanhos de condutores, com os dados fornecidos incluindo construções de núcleo único e de três núcleos. Disponibilidade, comprimento de produção e configuração do condutor deverão ser confirmados de acordo com a especificação exigida. Para pedidos de projeto, o material do condutor, a área da seção transversal, a disposição do núcleo, a construção da bainha e o comprimento do cabo devem ser indicados claramente na consulta.

Opções de instalação externa e enterrada diretamente

O cabo pode ser fornecido em construções para eletrocalhas, túneis, valas e aplicações enterradas diretamente. Onde for necessária proteção mecânica adicional, uma construção blindada pode ser considerada. O material da bainha, as condições do solo, a exposição aos raios UV, a umidade, o contato químico e as cargas mecânicas externas devem ser revisados ​​em conjunto, em vez de selecionar o cabo apenas pela classificação de tensão.

Inspeção de Produção e Qualidade

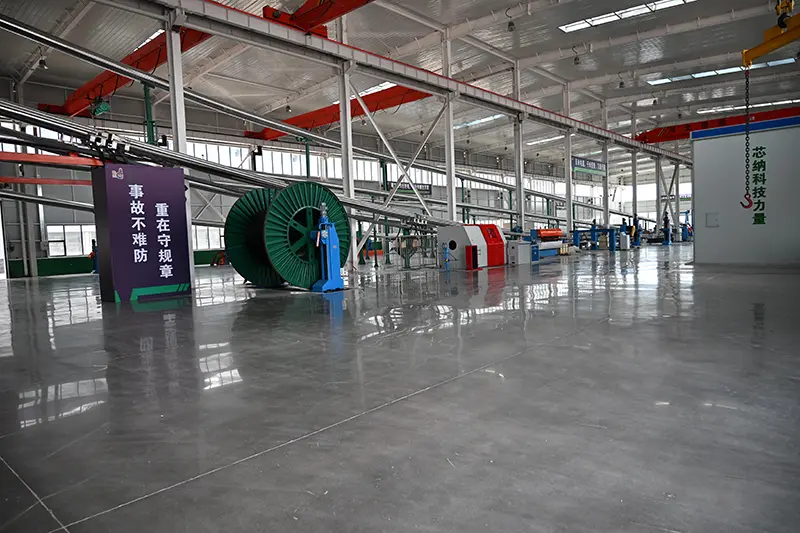

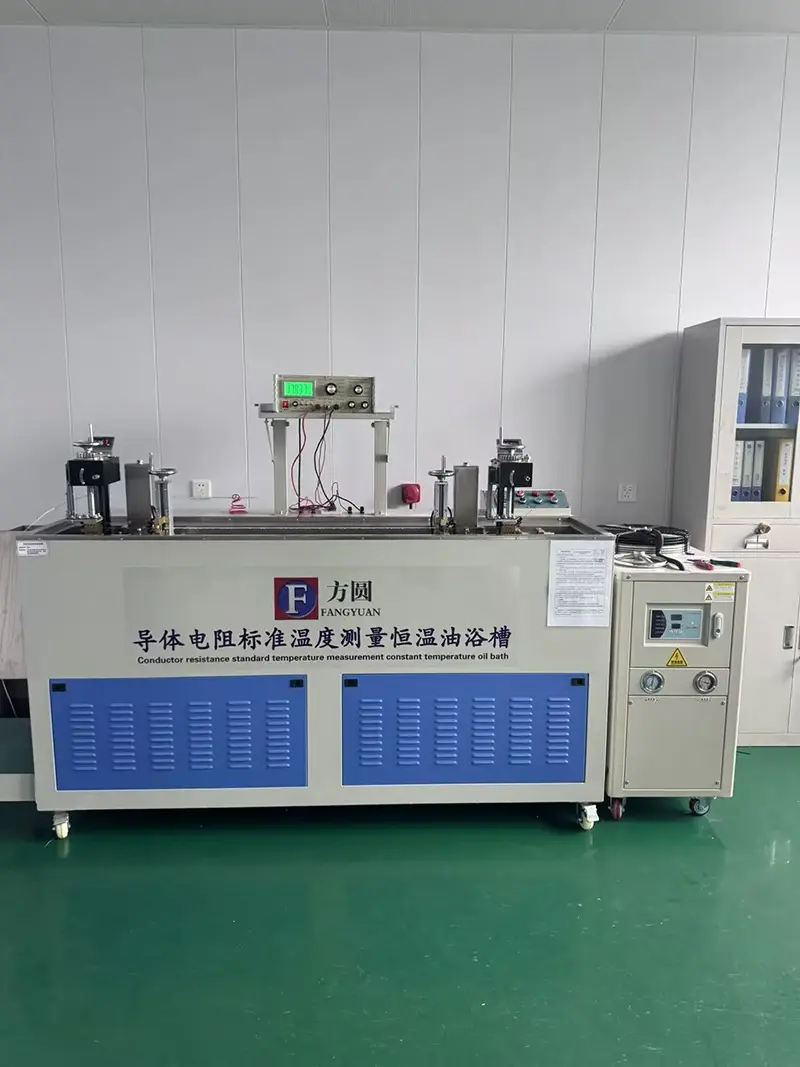

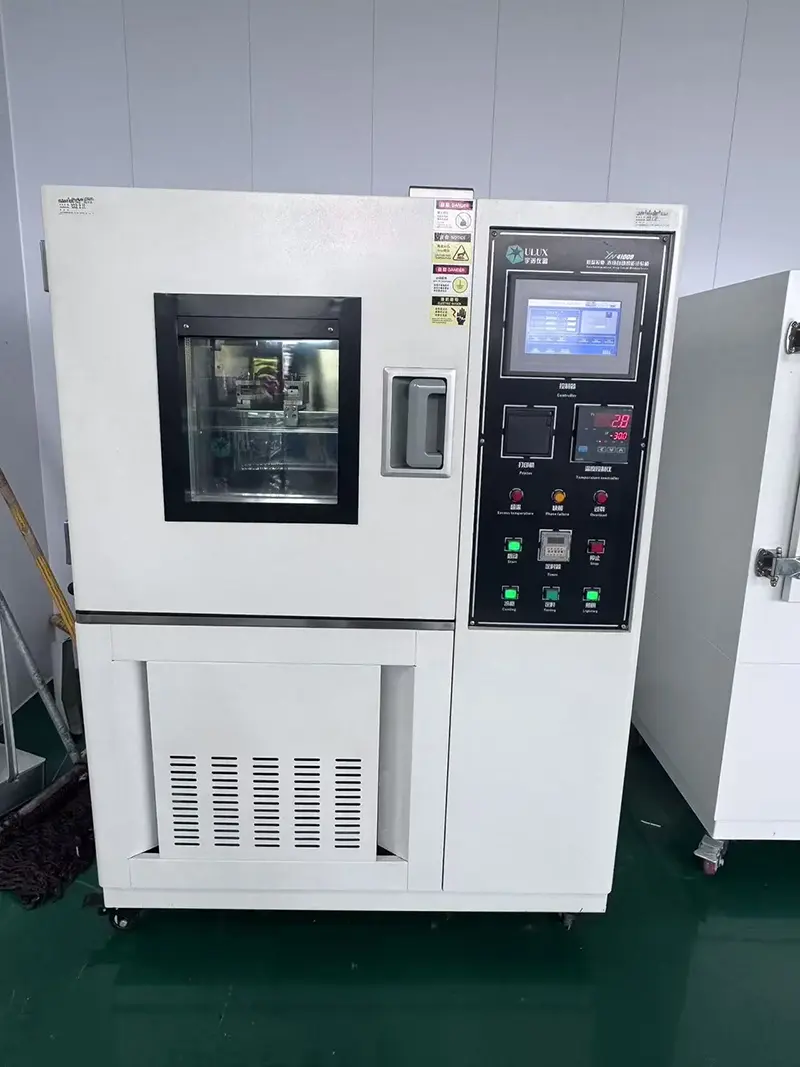

Qiancheng mantém registros de produção e testes para produtos de cabos, com inspeção cobrindo requisitos elétricos e dimensionais relevantes de acordo com a especificação selecionada. Dependendo do pedido, a documentação de inspeção pode incluir resistência do condutor, testes relacionados ao isolamento, resultados de resistência à tensão e outros registros de testes especificados. A identificação do lote apoia a rastreabilidade entre o cabo acabado e a sua documentação de produção.

Especificações do produto e parâmetros técnicos

Considerações de engenharia e seleção

Isolamento e confiabilidade elétrica

A seleção do cabo de média tensão requer atenção à condição do isolamento, ao controle do campo elétrico e aos requisitos de teste elétrico aplicáveis ​​ao projeto. O isolamento XLPE e o sistema de blindagem metálica funcionam juntos como parte da estrutura de isolamento do cabo. Para instalações em áreas úmidas ou expostas a produtos químicos, o material do revestimento e a resistência ambiental também devem ser verificados, em vez de confiar apenas na classificação de tensão.

Requisitos de desempenho contra incêndio

Para instalações de trânsito ferroviário, túneis subterrâneos, hospitais e outras infraestruturas fechadas, os requisitos de desempenho contra incêndio podem afetar a escolha da construção do revestimento. Quando for especificado um cabo sem halogênio e com baixa emissão de fumaça, os padrões de teste de fumaça, chama e emissão de gases exigidos deverão ser confirmados com a especificação do projeto antes do pedido.

Seleção de Condutores para Condições do Projeto

As versões de cobre e alumínio devem ser comparadas usando parâmetros elétricos e de instalação reais. Fatores importantes incluem resistência do condutor, corrente permitida, queda de tensão, peso do cabo, comprimento da rota, método de terminação e custo de instalação. Os valores de ampacidade da tabela técnica devem ser utilizados em conjunto com as condições reais de instalação do projeto, pois a corrente admissível depende da instalação e de fatores ambientais.

Consistência de amostra, produção e inspeção

Para aquisição do projeto, a especificação da amostra deve corresponder à especificação de produção final em material do condutor, área da seção transversal, configuração do núcleo, isolamento, bainha e tensão nominal. Os registros de inspeção de lote fornecem uma referência prática para verificar os produtos acabados em relação aos requisitos técnicos acordados antes do envio.

Documentação para Exportação e Aceitação de Projeto

Para projetos no exterior, os documentos técnicos necessários deverão ser identificados antes da produção. Dependendo dos requisitos do contrato e do destino, o pacote de documentos pode incluir especificações do produto, relatórios de testes, registros de inspeção e certificados exigidos pelo projeto ou regulamentos aplicáveis. A documentação em chinês e inglês pode ser preparada quando exigido pelo pedido.

Métodos de assentamento

Métodos de assentamento e notas de construção

O cabo de alimentação isolado XLPE Qiancheng 8,7 / 15kV pode ser instalado em bandejas de cabos, em túneis de cabos, valas de cabos e conduítes de acordo com a construção selecionada. O enterramento direto pode ser considerado quando o solo e as condições mecânicas forem apropriados; a construção blindada é geralmente usada quando é necessária proteção mecânica adicional.

Durante a instalação, o raio de curvatura mínimo especificado deve ser mantido e o cabo deve ser protegido contra arestas vivas e forças de tração excessivas. Onde a temperatura ambiente for inferior a 0°C, o requisito de instalação fornecido exige pré-aquecimento do cabo acima de 5°C antes da instalação. Os cabos CA de núcleo único não devem ser instalados separadamente em conduítes de aço porque o aquecimento induzido por correntes parasitas pode afetar a operação do cabo.

Cenários de aplicação

Distribuição de energia industrial e de mineração

As aplicações comuns incluem distribuição de energia de média tensão em minas, fábricas de produtos químicos e grandes instalações industriais. A construção final deve ser selecionada de acordo com a carga, rota de instalação, exposição ambiental e nível de proteção mecânica exigido.

Transporte Urbano e Infraestrutura de Utilidades

As redes de distribuição de média tensão em instalações de trânsito ferroviário e túneis subterrâneos podem exigir considerações adicionais de desempenho contra incêndio. Onde as especificações do projeto exigem materiais com redução de fumaça e livres de halogênio, a construção do revestimento correspondente pode ser especificada.

Redes de concessionárias e subestações

O cabo pode ser aplicado em circuitos de distribuição e transmissão de média tensão associados a novas subestações, renovação de redes e distribuição regional de energia. O tamanho do condutor e o método de instalação devem corresponder à carga calculada e às condições da rota.

Edifícios Públicos e Comerciais

Hospitais, complexos comerciais e outros edifícios de grande porte podem utilizar sistemas de cabos de média tensão para distribuição de energia interna ou de entrada. O desempenho contra incêndio, o espaço de passagem, a proteção mecânica e o acesso para manutenção devem ser considerados em conjunto ao determinar a construção do cabo.

Perguntas frequentes

Q1: O que a blindagem dupla de fita de cobre faz em um cabo de média tensão?

R: A blindagem de fita de cobre faz parte do sistema de controle e aterramento do campo elétrico. A especificação fornecida fornece uma taxa de volta da blindagem de ≥25%, enquanto testes de descarga parcial e de resistência à tensão podem ser usados ​​para verificar a condição elétrica do cabo acabado de acordo com os requisitos aplicáveis.

Q2: Por que o XLPE é usado em vez do isolamento de PVC convencional para esta classe de tensão?

R: O XLPE possui características elétricas e térmicas que o tornam amplamente utilizado em cabos de energia de média tensão, incluindo menor perda dielétrica e resistência ao envelhecimento da árvore hídrica. O desempenho real do isolamento deve ser avaliado juntamente com a construção do cabo, os resultados dos testes e as condições de instalação.

P3: Quando deve ser considerada uma versão sem halogênio e com baixo teor de fumaça?

R: Pode ser considerado quando a especificação do projeto dá ênfase especial à geração de fumaça, conteúdo de halogênio ou produtos de combustão corrosivos. Isto é comum em infraestruturas fechadas ou densamente ocupadas. O padrão de desempenho contra incêndio aplicável e a documentação de teste exigida devem ser confirmados antes do pedido.

Q4: O cabo pode ser instalado em minas úmidas ou fábricas de produtos químicos?

R: Pode ser considerado para esses ambientes quando a bainha selecionada e a construção do cabo correspondem às condições reais. Umidade, exposição química, temperatura, condições do solo e cargas mecânicas devem ser revisadas durante a seleção. A presença do isolamento XLPE por si só não determina se um cabo é apropriado para todos os ambientes industriais.

Q5: Quando é necessária a construção blindada?

R: A construção blindada é geralmente considerada onde o cabo pode sofrer forças mecânicas adicionais, particularmente em instalações diretamente enterradas. Para eletrocalhas, túneis e valas protegidas, uma construção não blindada pode ser adequada quando as condições de instalação proporcionam proteção mecânica suficiente.

Q6: Quais tamanhos e configurações de condutores estão disponíveis?

R: A tabela técnica fornecida cobre múltiplas configurações de núcleo único e de três núcleos com diferentes tamanhos de condutores de cobre e alumínio. O material do condutor necessário, a área da seção transversal, o número de núcleos e o comprimento do cabo devem ser confirmados em relação ao cálculo de carga do projeto e ao método de instalação.

Q7: Como devem ser selecionados os condutores de cobre e alumínio?

R: O cobre e o alumínio devem ser comparados de acordo com a capacidade de transporte de corrente, resistência do condutor, queda de tensão, peso do cabo, comprimento da rota, requisitos de terminação e condições de instalação. As correntes nominais na tabela são valores de referência para as condições de instalação indicadas e não devem ser tratadas como valores universais para todos os projetos.

Q8: O que deve ser verificado antes da instalação diretamente enterrada?

R: Verifique a construção do cabo, os requisitos de blindagem, as condições do solo, a rota de enterramento, a proteção mecânica, o raio de curvatura e a temperatura de instalação aplicável. Objetos pontiagudos devem ser removidos da rota do cabo e a instalação deve seguir os procedimentos de manuseio e teste especificados pelo projeto. Para cabos CA unipolares, a disposição dentro dos conduítes metálicos também deve ser revista para evitar aquecimento induzido excessivo.

Ao solicitar um orçamento, forneça a tensão nominal, material do condutor, área da seção transversal, configuração do núcleo, comprimento do cabo, método de instalação e ambiente de aplicação. Estas informações permitem que a construção do cabo e a documentação técnica sejam verificadas em relação aos requisitos reais do projeto.
