Cabo de alimentação isolado em XLPE 21/35kV

O cabo de alimentação isolado em XLPE 21/35kV da Qiancheng atende aos requisitos de montagem de linhas de transmissão principais de alta tensão, como renovação da rede elétrica urbana e transmissão de energia para subestações de mineração industrial.

Definição e introdução do produto

Nome completo do produto

Cabo de alimentação isolado em XLPE Qiancheng 21/35kV. Está em conformidade com os padrões duplos GB/T 12706 e IEC 60840. Com tensão nominal de 21/35kV, serve como um importante cabo de transmissão de energia de média e alta tensão.

Suporte de qualificação empresarial

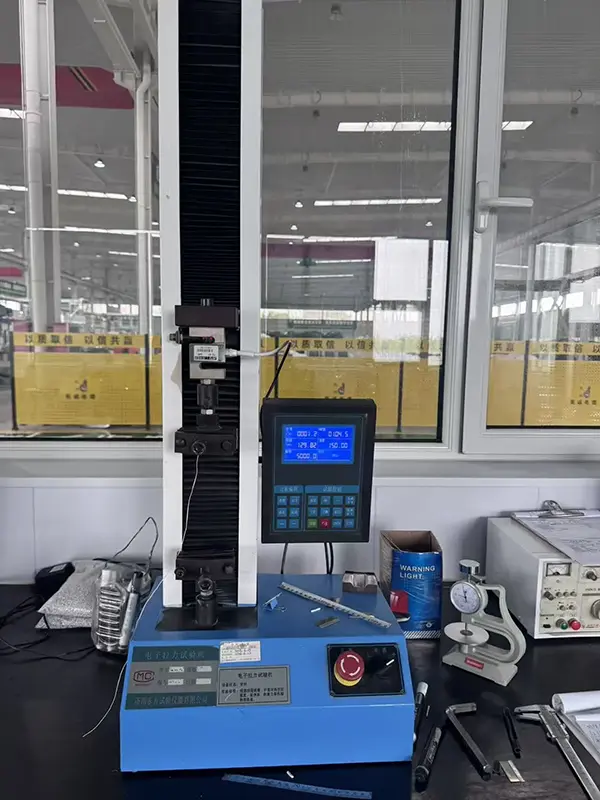

Nossa fábrica tem 20 anos de experiência na fabricação de cabos. Está equipado com um laboratório de testes credenciado pelo CNAS. As qualificações completas podem ser verificadas no site oficial. Cada lote de cabos vem com relatórios de inspeção de qualidade e certificados de fábrica, e todos os documentos de qualificação são rastreáveis ​​para verificação.

Casos práticos de projetos verificados

Mais de 800.000 metros de cabo de alimentação isolado XLPE Qiancheng 21/35kV foram fornecidos para expansão de subestações, renovação de fornecimento de energia de alta tensão em áreas de mineração e projetos gerais de distribuição de energia de parques industriais na região de Shandong. Os testes de operação em campo comprovam que não há envelhecimento ou quebra do isolamento após 3 anos de operação contínua em plena carga.

Tabela de especificações do produto e parâmetros técnicos

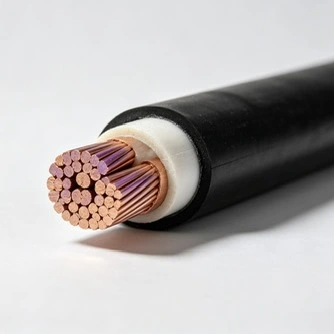

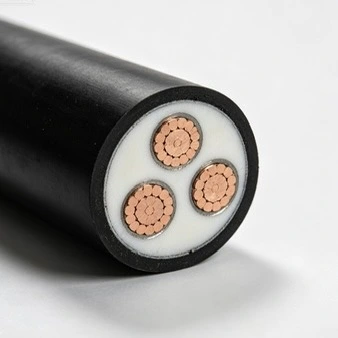

Estrutura interna do cabo

Condutor

Condutor de cobre trançado compactado sem oxigênio de alta pureza. A resistência DC medida do condutor é estritamente mantida dentro dos limites do padrão nacional, apresentando baixa perda condutiva. Aumento de temperatura medido sob carga de corrente pesada ≤65K.

Camada de isolamento XLPE coextrudada tripla

Fabricado por processo integrado de tripla coextrusão. A espessura do isolamento é uniforme, sem lacunas de ar. Ele pode suportar de forma estável o teste de tensão de frequência de energia de 42kV por 1 hora sem quebra. Ele serve como estrutura central de suporte de pressão do cabo de alimentação isolado XLPE Qiancheng 21/35kV.

Camada de Blindagem

Estrutura combinada de blindagem semicondutora interna e blindagem semicondutora externa, que equaliza a distribuição do campo elétrico e evita danos ao isolamento causados ​​pela concentração local do campo elétrico.

Blindagem e bainha externa

A blindagem de fita de aço resiste à força de esmagamento e aos danos causados ​​por escavações subterrâneas. A bainha externa de HDPE oferece resistência à corrosão ácido-alcalina e resistência ao envelhecimento por UV, adequada para vários cenários de assentamento: enterramento direto, instalação de conduítes e roteamento de bandejas de cabos.

Principais vantagens do produto

Excelente estabilidade de isolamento

O material reticulado XLPE possui uma classe de resistência à temperatura de 90 ℃. Pode suportar sobrecarga de curto prazo a 250 ℃ por 5 segundos sem derreter. O isolamento dificilmente se degrada sob transmissão de carga pesada a longo prazo, reduzindo a frequência de manutenção de falta de linha.

Controle de qualidade totalmente rastreável

Procedimentos de teste desde a inspeção de entrada de material de cobre até a entrega do cabo acabado. Os principais dados de teste, incluindo resistência à tensão, descarga parcial e envelhecimento térmico, são registrados no sistema. Os compradores podem acessar todos os dados de teste originais por meio de números de lote.

Menor perda e maior economia de energia

Desempenho O condutor compacto atinge um coeficiente de enchimento acima de 92%. Em comparação com cabos frouxamente comuns, a queda de tensão da linha diminui em cerca de 7% na medição real, economizando perda de consumo de energia durante a operação da rede elétrica a longo prazo.

Forte compatibilidade de personalização

Opções personalizáveis ​​de cabo de alimentação isolado em XLPE Qiancheng 21/35kV: bainha LSZH sem halogênio e com baixo teor de fumaça, tipo retardador de chama Classe A e tipo resistente ao fogo, adaptando-se a condições especiais de trabalho de proteção contra incêndio, como túneis e salas fechadas de distribuição de energia.

Diretrizes padrão de instalação e assentamento

Colocação diretamente enterrada

Coloque uma almofada de areia fina no fundo da vala antes de assentar. Profundidade de enterramento de cabos blindados ≥0,8m. Evite áreas sujeitas ao movimento de veículos pesados. Conclua a marcação da rota após a construção para evitar o corte do cabo em escavações posteriores.

Colocação de eletrocalhas/túneis

Para um único cabo de alimentação isolado XLPE Qiancheng 21/35kV, o raio de curvatura não deve ser inferior a 15 vezes o diâmetro externo do cabo. Reserve lacunas de dissipação de calor para arranjos de múltiplos cabos para evitar superaquecimento causado por empilhamento denso.

Estabelecendo restrições ambientais

Evite a imersão prolongada em esgotos fortemente corrosivos e a exposição ao ar livre desprotegida sob luz solar intensa. Pré-aqueça os cabos antes de colocá-los em temperaturas abaixo de 0°C para evitar rachaduras na bainha externa.

Aceitação de conclusão

O reteste de resistência à tensão na frequência industrial deve ser realizado após a conclusão do assentamento. A ativação é permitida somente após aprovação nos testes. Nossos técnicos profissionais podem ser enviados para fornecer orientação de aceitação no local.

Perguntas frequentes

Q1: Quais benefícios práticos o processo de condutor trançado compactado do cabo de alimentação isolado em XLPE de 21/35kV pode trazer?

R: Comparado com um condutor convencional com fios soltos, a construção compactada pode reduzir as folgas do condutor e suportar menor resistência elétrica. Também ajuda a gerenciar o aumento de temperatura sob carga de alta corrente, o que é útil para aplicações de transmissão de energia de longo prazo.

Q2: Que temperatura de sobrecarga de curto prazo o isolamento XLPE pode suportar?

R: A temperatura operacional de longo prazo do isolamento XLPE é de 90 ℃. Sob condições de curto-circuito ou sobrecarga de curta duração, o isolamento pode suportar temperaturas de até 250°C por um curto período especificado. Os limites operacionais reais devem seguir o padrão de cabo aplicável e as condições de instalação.

Q3: Quais funções as blindagens semicondutoras internas e externas desempenham?

R: As camadas semicondutoras internas e externas ajudam a controlar a distribuição do campo elétrico ao redor do isolamento. Ao reduzir a concentração localizada do campo elétrico nas interfaces do condutor e do isolamento, o sistema de blindagem suporta um desempenho de isolamento estável durante a operação de alta tensão.

Q4: Quais são os principais pontos de construção para instalação diretamente enterrada?

R: Uma construção blindada é geralmente preferida onde o enterramento direto requer proteção mecânica adicional. Uma almofada de areia adequada pode ser fornecida no fundo da vala e a profundidade de enterramento deve atender às especificações aplicáveis ​​do projeto. As rotas dos cabos também devem ser claramente marcadas após a instalação, especialmente em áreas onde possam ocorrer escavações posteriores ou tráfego de veículos.

Q5: Quais são os requisitos de flexão e disposição para bandejas de cabos ou instalação em túneis?

R: O raio de curvatura mínimo para um único cabo não deve ser inferior a 15 vezes o seu diâmetro externo, a menos que a especificação aplicável indique o contrário. Quando vários cabos são instalados em paralelo, deve ser mantido um espaçamento adequado para dissipação de calor. O empilhamento excessivo deve ser evitado para evitar aumento desnecessário de temperatura.

Q6: Quais ambientes são inadequados para assentamento direto?

R: A exposição prolongada a esgotos fortemente corrosivos e condições externas desprotegidas com luz solar intensa deve ser evitada, a menos que a construção do cabo selecionada tenha sido verificada para esses ambientes. Para instalação em temperaturas ambientes abaixo de 0°C, medidas apropriadas de pré-aquecimento devem ser tomadas para reduzir o risco de danos quebradiços à bainha.

Q7: Quais testes devem ser realizados antes de energizar o cabo instalado?

R: Após a instalação, a inspeção elétrica necessária e o teste de resistência à tensão de frequência de energia devem ser concluídos de acordo com o padrão aplicável e os requisitos do projeto. O circuito só deve ser energizado após a aprovação nos testes exigidos e a instalação ter sido aceita. Assistência técnica pode ser fornecida para requisitos de aceitação específicos do projeto.
