Cabo de alimentação isolado em XLPE 6/10kV

Para projetos de infraestrutura nacionais e internacionais, o cabo de alimentação isolado XLPE Qiancheng 6/10kV foi projetado para aplicações de distribuição de energia de média tensão. O produto está disponível com condutores de cobre ou alumínio e pode ser especificado para diferentes tamanhos de condutores e condições de instalação. Qiancheng mantém registros de produção e testes para apoiar o controle de qualidade em nível de lote e a rastreabilidade do produto.

Especificações do produto e parâmetros técnicos

Construção e Desempenho Elétrico

Isolamento XLPE

O sistema de isolamento XLPE fornece isolamento elétrico estável para distribuição de média tensão. Seu desempenho depende da qualidade do isolamento, projeto do condutor, estrutura de blindagem e correta instalação. A especificação do cabo deve ser selecionada de acordo com a tensão nominal, corrente operacional, ambiente de instalação e padrão de cabo aplicável.

Blindagem Metálica

A camada de blindagem metálica fornece um caminho elétrico controlado ao redor do condutor isolado e suporta todo o sistema de isolamento. A blindagem, as juntas e as terminações adequadas são importantes para manter o desempenho elétrico após a instalação, especialmente em redes de distribuição de média tensão.

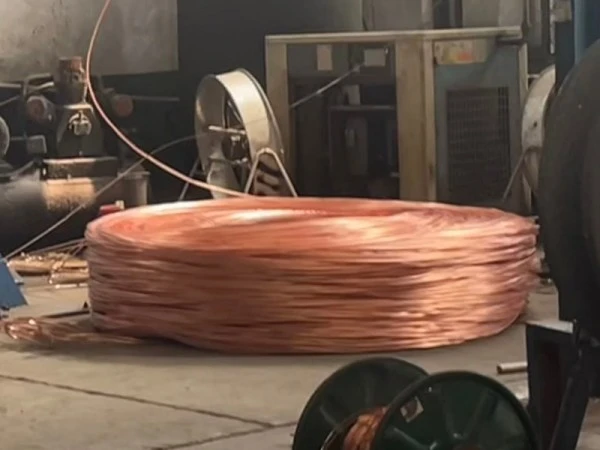

Opções de condutores de cobre e alumínio

Condutores de cobre e alumínio estão disponíveis para diferentes requisitos de projeto. O cobre oferece maior condutividade elétrica, enquanto o alumínio tem menor densidade e pode reduzir o peso do cabo. A seleção do condutor deve considerar a capacidade de corrente, a queda de tensão, o espaço de instalação, o peso do cabo e o custo do projeto, e não apenas o material do condutor.

Seleção do tamanho do condutor

Os tamanhos listados cobrem diferentes requisitos de carga e condições de instalação. A seleção final deve ser baseada na corrente operacional calculada, na queda de tensão permitida, nos requisitos de resistência a curto-circuito, nas condições ambientais, no método de instalação e nos requisitos de projeto elétrico aplicáveis.

Considerações sobre seleção de projetos

Requisitos de Fogo e Fumaça

Para túneis subterrâneos, hospitais, instalações de transporte ferroviário e outros locais fechados, os requisitos de desempenho dos cabos contra incêndio devem ser confirmados durante a fase de projeto elétrico. Construções livres de halogênio e com baixo teor de fumaça podem ser especificadas quando o projeto exigir menor emissão de fumaça e redução de gases corrosivos. A construção necessária deve ser confirmada em relação ao padrão local aplicável e às especificações do projeto.

Seleção de condutores de cobre ou alumínio

Para distribuição de energia de longa distância, o peso do cabo e as condições de instalação podem ser fatores importantes na seleção do condutor. Condutores de alumínio podem reduzir o peso geral do cabo, enquanto o cobre pode ser selecionado onde for necessária maior condutividade ou um arranjo de condutor mais compacto. A escolha final deverá ser baseada no cálculo elétrico e nas condições de instalação.

Controle de qualidade de lote

Para projetos de infraestrutura e exportação, os registros de produção e a documentação de testes ajudam a fornecer rastreabilidade desde a fabricação até a entrega. Qiancheng mantém registros de produção e testes relacionados a lotes, que podem apoiar a inspeção do cliente e a documentação de qualidade do projeto de acordo com os requisitos do pedido.

Documentação Técnica para Pedidos de Exportação

Os projetos de exportação podem exigir certificados de fábrica, registros de inspeção, especificações técnicas e outros documentos comprovativos. Os requisitos de documentação devem ser confirmados antes da produção para que os documentos fornecidos correspondam ao contrato, ao procedimento de inspeção e aos requisitos do mercado de destino.

Diretrizes de aplicação e instalação

Aplicações Típicas

O produto pode ser utilizado em sistemas de distribuição de energia de média tensão 6/10kV atendendo parques industriais, instalações de mineração, túneis de serviços públicos municipais, infraestrutura de trânsito ferroviário, hospitais e subestações urbanas. A construção do cabo e o tamanho do condutor devem ser selecionados de acordo com o ambiente de instalação específico e a carga elétrica.

Instalação em baixa temperatura

Quando a temperatura ambiente estiver abaixo de 0°C, a instalação deve seguir a temperatura de manuseio especificada pelo fabricante. Onde o pré-aquecimento for necessário, o cabo deve ser colocado acima de 5°C antes da instalação. Durante a instalação, evite flexões excessivas, impactos e contato com arestas vivas que possam danificar a bainha ou o isolamento.

Proteção contra água e danos mecânicos

As bainhas dos cabos devem ser protegidas contra cortes, abrasão e impactos mecânicos durante o transporte e assentamento. Para instalações subterrâneas, são necessários procedimentos adequados de vedação, junção e terminação para limitar a entrada de água. O raio de curvatura e a tensão de tração especificados também devem ser observados durante a instalação.

Instalação de cabo CA de núcleo único

Os cabos CA de núcleo único não devem ser roteados individualmente através de conduítes de aço ferromagnético porque as correntes induzidas podem causar aquecimento adicional. Onde for necessária proteção de conduíte, o arranjo de cabos deverá ser projetado de acordo com os requisitos de instalação elétrica aplicáveis.

Documentos de Entrega e Suporte Técnico

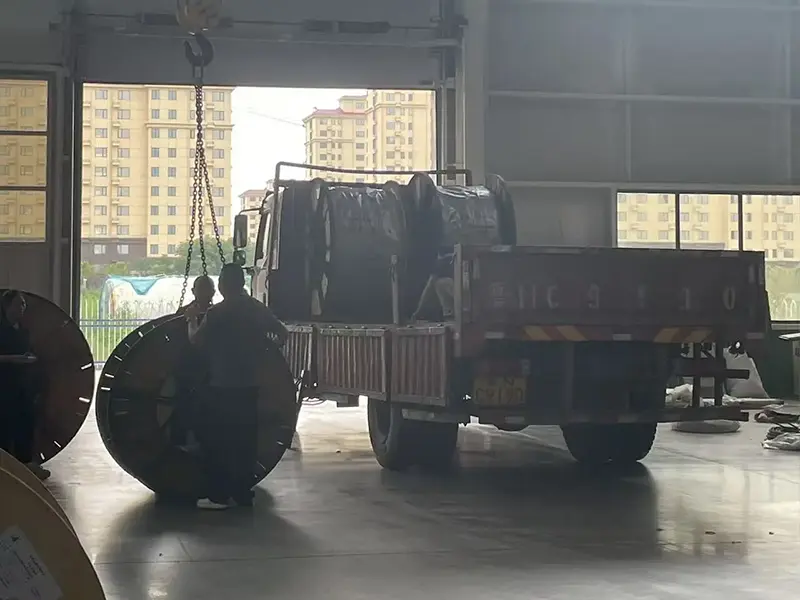

Documentação de entrega

O pacote de entrega pode incluir certificados de fábrica, registros de inspeção, especificações técnicas e informações de rastreabilidade de lote de acordo com os requisitos do pedido. Para projetos no exterior, a documentação em chinês-inglês pode ser preparada quando necessária para alfândega, inspeção ou entrega do projeto.

Suporte Técnico

Para seleção de especificações, os clientes podem fornecer o nível de tensão necessário, material do condutor, área da seção transversal, comprimento do cabo, método de instalação e condições de aplicação. Qiancheng pode revisar esses requisitos e fornecer o produto correspondente e a documentação técnica para o pedido.

Perguntas frequentes

Q1: Para quais projetos o cabo de alimentação isolado em XLPE de 6/10kV pode ser usado?

R: É adequado para sistemas de distribuição de energia de média tensão em parques industriais, instalações de mineração, túneis de serviços públicos municipais, infraestrutura de trânsito ferroviário, hospitais e subestações urbanas. A construção específica deve ser selecionada de acordo com o ambiente de instalação, requisitos de carga e normas aplicáveis.

P2: Está disponível uma versão sem halogéneo e com baixo teor de fumo?

R: Uma construção livre de halogênio e com baixa emissão de fumaça pode ser especificada quando exigido pelo projeto. Seus requisitos de desempenho contra incêndio devem ser confirmados em relação ao padrão de cabo aplicável, ao código de incêndio local e às especificações do projeto antes da produção.

Q3: Como os condutores de cobre e alumínio devem ser selecionados?

R: A seleção depende da capacidade de corrente, queda de tensão, tamanho do condutor, peso do cabo, condições de instalação e custo do projeto. O cobre é geralmente considerado onde é necessária maior condutividade, enquanto o alumínio pode ser considerado quando o menor peso do cabo é um fator importante do projeto.

Q4: Como a qualidade da produção é controlada?

R: A qualidade da produção é controlada por meio de inspeção de materiais, controle de processos de fabricação e testes de produtos acabados. Os registros de produção e teste relacionados aos lotes são mantidos para apoiar a rastreabilidade e os requisitos de inspeção do cliente.

Q5: O que deve ser considerado ao instalar o cabo em baixas temperaturas?

R: A instalação deve seguir a temperatura mínima de manuseio especificada e as instruções do fabricante. Quando a temperatura ambiente estiver abaixo de 0°C, pode ser necessário um pré-aquecimento acima de 5°C antes do assentamento. O cabo também deve ser protegido contra dobras excessivas, impactos e arestas vivas.

Q6: Um cabo CA de núcleo único pode ser instalado individualmente dentro de um conduíte de aço?

R: Esse arranjo geralmente deve ser evitado porque um cabo CA de núcleo único dentro de um conduíte de aço ferromagnético pode gerar correntes induzidas e calor adicional. A disposição dos conduítes e o agrupamento dos cabos devem ser projetados de acordo com os requisitos de instalação aplicáveis.
