Cabo de borracha blindado para tosquiador de carvão

Modelos: MC-0,38/0,66, MCP-0,38/0,66, MCP-0,66/1,14, MCP-1,9/3,3, etc.

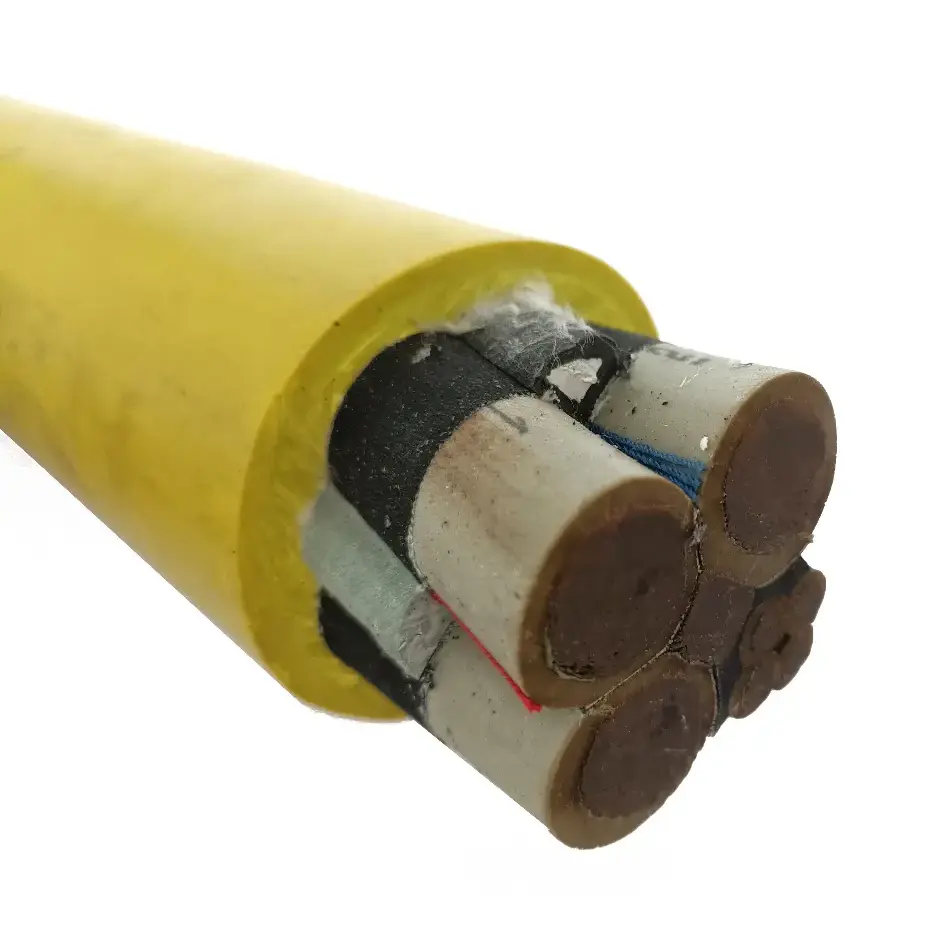

O cabo de borracha blindado para cortador de carvão é usado para fornecimento de energia móvel e conexões de controle em equipamentos subterrâneos de mineração de carvão, como cortadores de carvão. Sua construção combina um condutor multifilamentar de cobre isento de oxigênio, isolamento de borracha para fins especiais, blindagem metálica e um revestimento de borracha de alta resistência. As especificações fornecidas cobrem vários níveis de tensão e seções transversais de condutores para aplicações onde o cabo é exposto a movimentos repetidos, flexão, arrasto e contato mecânico.

Tabela de especificações do produto e parâmetros técnicos

Condições Típicas de Aplicação

Este tipo de cabo destina-se a equipamentos de mineração móvel subterrânea onde o cabo de alimentação pode ser exposto a movimentos contínuos e tensões mecânicas. A especificação real deve ser selecionada de acordo com a tensão do equipamento, demanda de corrente, seção transversal do condutor, configuração do núcleo e condições de instalação.

1. Faces de mineração de carvão totalmente mecanizadas

Os cortadores de carvão e outros equipamentos móveis exigem construções de cabos que possam acomodar movimentos repetidos ao longo da face de trabalho. O condutor flexível e o revestimento de borracha são adequados para condições de roteamento de cabos que envolvem flexão, arrasto e contato com equipamentos adjacentes.

2. Equipamento elétrico subterrâneo móvel

O cabo também pode ser considerado para conexões de alimentação e controle em outros equipamentos móveis de mineração quando sua tensão nominal, disposição do núcleo e requisitos mecânicos corresponderem à instalação. O tipo de equipamento e a configuração da conexão devem ser confirmados antes da especificação.

3. Áreas com Interferência Eletromagnética

A camada de blindagem metálica fornece uma barreira condutora ao redor dos núcleos do cabo e pode ajudar a reduzir o efeito da interferência eletromagnética nos circuitos de controle e sinal. Os requisitos de blindagem devem ser avaliados juntamente com o projeto do equipamento e o arranjo de aterramento.

4. Áreas de minas úmidas, empoeiradas e mecanicamente exigentes

O isolamento de borracha e a bainha externa destinam-se a ambientes subterrâneos onde podem ocorrer umidade, poeira, arrasto e contato mecânico. A seleção do cabo ainda deve levar em conta a exposição real à água, rota de instalação, temperatura e carga mecânica no local.

Principais considerações técnicas

Para a seleção de cabos para minas de carvão, as classificações elétricas por si só não são suficientes. A construção do cabo, o movimento da instalação, os requisitos de blindagem e as condições ambientais devem ser verificados em relação ao equipamento e ao layout da mina antes do pedido.

1. Classificação elétrica e tamanho do condutor

A faixa de tensão disponível inclui 0,38/0,66 kV, 0,66/1,14 kV e 1,9/3,3 kV, com seções transversais de condutores listadas de 16 mm² a 120 mm² na especificação fornecida. O tamanho apropriado depende da carga do equipamento, da queda de tensão permitida, do comprimento do cabo e das condições de instalação.

2. Construção flexível para equipamentos móveis

O movimento repetido impõe demandas mecânicas diferentes a um cabo de mineração móvel e a um cabo de instalação fixa. O condutor de cobre multifilamentar e a construção de borracha destinam-se a aplicações que envolvem flexão e torção repetidas.

3. Blindagem para Circuitos de Controle e Sinal

O cabo incorpora uma blindagem metálica composta usando trança de fio de cobre e fibra. Para instalações que transportam sinais de controle perto de equipamentos elétricos de alta potência, o arranjo de blindagem deve corresponder aos requisitos de aterramento e do sistema de controle do equipamento.

4. Proteção da bainha

O revestimento externo de borracha é especificado como resistente ao desgaste, ao óleo, ao arrasto e ao impacto. Estas propriedades são relevantes quando o cabo é passado próximo de máquinas móveis ou exposto a contactos mecânicos repetidos.

5. Desempenho retardador de chamas

A especificação fornecida declara conformidade com os requisitos de retardador de chamas de mineração MT 386, incluindo autoextinção após a remoção da chama. A documentação do projeto e a especificação do cabo aplicável devem ser verificadas quando uma mina exigir certificação específica ou registros de testes.

Qualidade e Documentação

Para aquisição de cabos de mineração, a verificação técnica deve abranger o modelo do produto, tensão nominal, seção transversal do condutor, configuração do núcleo, requisitos de teste elétrico e padrões de mineração aplicáveis. Esses detalhes fornecem uma base prática para combinar o cabo com o equipamento e as condições de instalação, em vez de selecionar apenas pela tensão nominal.

O processo de produção e inspeção de cabos da Qiancheng pode ser documentado de acordo com as especificações do produto aplicáveis ​​e os requisitos do projeto. Registros de testes, parâmetros técnicos e outros documentos de apoio podem ser revisados ​​como parte do processo de aquisição e aceitação, quando necessário.

Por que a construção é importante nas aplicações de mineração de carvão

1. Construção de condutor flexível

O condutor multifilamentar de cobre isento de oxigênio destina-se a acomodar flexões e torções repetidas durante a operação de equipamentos móveis. O tamanho do condutor pode ser selecionado de acordo com a carga elétrica necessária e a especificação do cabo.

2. Configuração Combinada de Potência e Controle

A especificação fornecida inclui construções compostas de núcleo de potência e núcleo de controle. Esta configuração pode simplificar o roteamento de cabos onde são necessárias conexões de alimentação e controle, sujeitas aos requisitos de conexão do equipamento.

3. Blindagem Metálica

A estrutura de blindagem é relevante para instalações onde cabos de potência e circuitos de controle operam no mesmo ambiente de equipamento móvel. Sua eficácia depende do projeto completo do sistema, incluindo a terminação da blindagem e o aterramento.

4. Isolamento e bainha de borracha

Materiais de borracha são usados ​​​​tanto para isolamento quanto para camada protetora externa. A construção especificada oferece resistência à extrusão, rasgo, desgaste, óleo e impacto para as exigentes condições mecânicas associadas aos equipamentos subterrâneos móveis.

Perguntas frequentes

Q1: Quais tamanhos de tensão e condutor estão disponíveis?

R: As especificações fornecidas cobrem tensões nominais de 0,38/0,66 kV, 0,66/1,14 kV e 1,9/3,3 kV, com seções transversais de condutores de 16 mm² a 120 mm². Arranjos e modelos básicos específicos devem ser confirmados de acordo com o equipamento e a aplicação.

Q2: Qual é a estrutura de blindagem usada neste cabo?

R: O cabo utiliza uma blindagem metálica composta que consiste em trança de fio de cobre e fibra. Destina-se a reduzir a interferência eletromagnética que afeta os circuitos dentro do cabo, enquanto o desempenho geral da blindagem também depende da correta instalação e aterramento.

Q3: Onde esse tipo de cabo de mineração é normalmente usado?

R: O cabo de borracha blindado para cortador de carvão está associado principalmente a equipamentos móveis de mineração subterrânea e faces de trabalho de mineração de carvão. Pode ser considerado para cortadores de carvão e outros equipamentos móveis quando a tensão, o tamanho do condutor, a configuração do núcleo e os requisitos mecânicos são compatíveis.

Q4: O que deve ser confirmado antes de fazer o pedido?

R: Confirme a tensão nominal do equipamento, seção transversal do condutor, número e tipo de núcleos, comprimento do cabo, requisitos de blindagem, método de instalação e condições ambientais. Para projetos de mineração, os padrões, certificados e documentação de teste exigidos também devem ser confirmados antes da produção ou envio.

Q5: O cabo tem desempenho retardador de chamas?

R: A especificação técnica fornecida afirma que o cabo atende aos requisitos de retardador de chama de mineração MT 386 e é autoextinguível após a remoção da chama. Qualquer certificação ou requisito de teste específico do projeto deve ser confirmado em relação ao modelo exato do cabo e às especificações aplicáveis.

Q6: A Qiancheng pode fornecer documentos técnicos para aquisição de projetos?

R: Parâmetros técnicos e documentação de apoio podem ser fornecidos de acordo com o modelo selecionado e os requisitos do projeto. Para uma revisão de cotação ou especificação, é útil fornecer a tensão necessária, tamanho do condutor, configuração do núcleo, quantidade e condições de aplicação.
