Cabo de borracha blindado flexível para mineração

Modelos: MYP, MYPT.

O cabo de borracha blindado flexível para mineração é um cabo flexível com bainha de borracha para equipamentos elétricos móveis usados ​​em mineração subterrânea. A especificação do produto fornecida faz referência à MT/T 818.7-2009 e combina um condutor de cobre multifilamentar, isolamento de borracha para fins especiais, blindagem trançada de fio de cobre e um revestimento de borracha de alta resistência. A construção destina-se a aplicações que envolvem flexão repetida, arrasto, torção e exposição a poeira, umidade e contato mecânico.

Tabela de especificações do produto e parâmetros técnicos

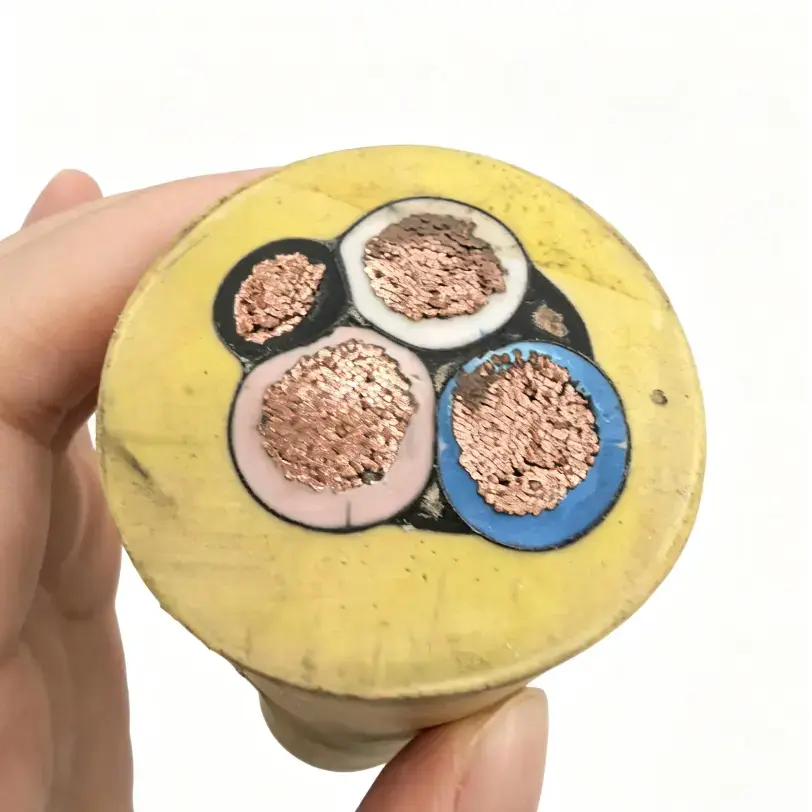

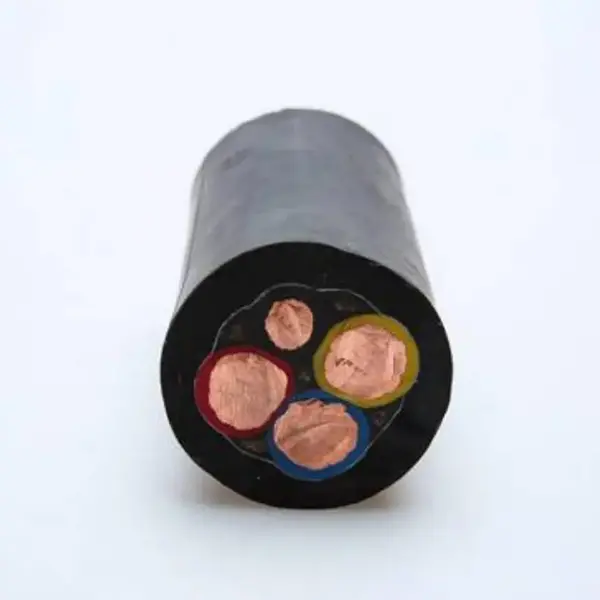

Principais recursos de construção

1. Condutor de cobre flexível

O cabo usa um condutor de cobre sem oxigênio de alta pureza e multifilamentos. Comparado com uma construção de condutor rígido, o arranjo trançado é mais adequado para instalações móveis onde o cabo é repetidamente dobrado, movido ou torcido durante a operação do equipamento.

2. Isolamento de borracha e bainha protetora

A borracha para fins especiais é especificada para a camada de isolamento, enquanto a bainha externa é descrita como resistente ao desgaste, ao óleo, ao arrasto e ao impacto. Estas características do material são relevantes para rotas subterrâneas onde o cabo pode entrar em contato com equipamentos, pó de carvão, umidade ou óleo hidráulico.

3. Escudo trançado de fio de cobre

A especificação fornecida lista uma blindagem trançada de fio de cobre com cobertura de blindagem de pelo menos 85%. Uma blindagem metálica pode reduzir o acoplamento eletromagnético entre o cabo e o equipamento elétrico próximo, embora o efeito real da blindagem também dependa da instalação do cabo, da terminação da blindagem e do aterramento.

4. Núcleos Combinados de Potência e Controle

A construção pode incorporar núcleos de potência e controle dentro do mesmo conjunto de cabos. Este arranjo é útil quando o equipamento móvel de mineração requer energia elétrica e conexões de controle associadas, sujeito à configuração do circuito do equipamento.

Condições de Aplicação

O cabo de borracha blindado flexível para mineração é destinado a equipamentos móveis subterrâneos onde a carga elétrica é combinada com movimentos mecânicos repetidos. O modelo exato deve ser selecionado de acordo com a tensão nominal, seção transversal do condutor, disposição do núcleo, comprimento do cabo, padrão de movimento e condições ambientais.

1. Equipamento de mineração totalmente mecanizado

A construção flexível pode ser usada para equipamentos móveis que operam ao longo de faces de mineração mecanizadas, onde o movimento do cabo e as dobras repetidas fazem parte da operação normal. O tamanho do condutor e a configuração do núcleo devem corresponder aos requisitos elétricos do equipamento.

2. Equipamento rodoviário subterrâneo

Equipamentos móveis operando em estradas subterrâneas podem necessitar de um cabo com resistência ao arrasto, impacto e abrasão. O tipo de equipamento, a rota de instalação e o espaço disponível devem ser considerados ao determinar a construção apropriada do cabo.

3. Áreas com Interferência Eletromagnética

Onde motores de alta potência, conversores de frequência ou outros equipamentos elétricos são instalados próximos a circuitos de controle ou monitoramento, a camada de blindagem metálica pode ajudar a limitar o acoplamento eletromagnético. A conexão correta da blindagem e o aterramento continuam sendo partes importantes da instalação geral.

4. Condições subterrâneas úmidas e empoeiradas

O isolamento de borracha e o revestimento externo proporcionam uma construção destinada a ambientes subterrâneos exigentes. A adequação ambiental real deve ser verificada em relação à exposição à água, temperatura, contato com óleo, carga mecânica e requisitos específicos da mina.

Pontos Técnicos para Seleção de Cabos

1. Tensão nominal e seção transversal do condutor

A especificação fornecida lista uma tensão nominal de 0,66/1,14 kV e seções transversais de condutor de 10 mm² a 150 mm². A seleção deve considerar a carga do equipamento, a queda de tensão permitida, o comprimento do cabo e as condições de instalação esperadas, e não apenas o tamanho do condutor.

2. Movimento Mecânico

Para equipamentos móveis de mineração, o cabo pode sofrer dobras, torções e arrastos repetidos. O encordoamento do condutor, o isolamento, a bainha e o raio de instalação devem, portanto, ser considerados em conjunto ao avaliar o cabo para um layout de equipamento específico.

3. Requisitos de blindagem

O produto fornecido utiliza uma blindagem trançada de fio de cobre com cobertura declarada de ≥85%. Se o cabo for instalado próximo a inversores de frequência variável ou motores de alta potência, o arranjo de blindagem necessário deverá ser verificado em relação aos requisitos do fabricante do equipamento e ao projeto elétrico da mina.

4. Requisitos retardadores de chama

Os dados técnicos fornecidos declaram a conformidade com os requisitos de retardamento de chamas de mineração MT 386 e autoextinguíveis após a remoção da chama. Quando um projeto exigir certificação específica de segurança em minas ou documentação de teste adicional, esses requisitos deverão ser confirmados para o modelo exato do cabo antes da aquisição.

Controle de Qualidade e Documentação Técnica

Para a aquisição de cabos de mineração, a verificação técnica deve abranger o modelo, a tensão nominal, a seção transversal do condutor, a disposição do núcleo, a construção da blindagem, a resistência elétrica e os requisitos de teste aplicáveis. Esses detalhes fornecem uma base mais clara para a seleção e aceitação do produto do que as descrições gerais de desempenho.

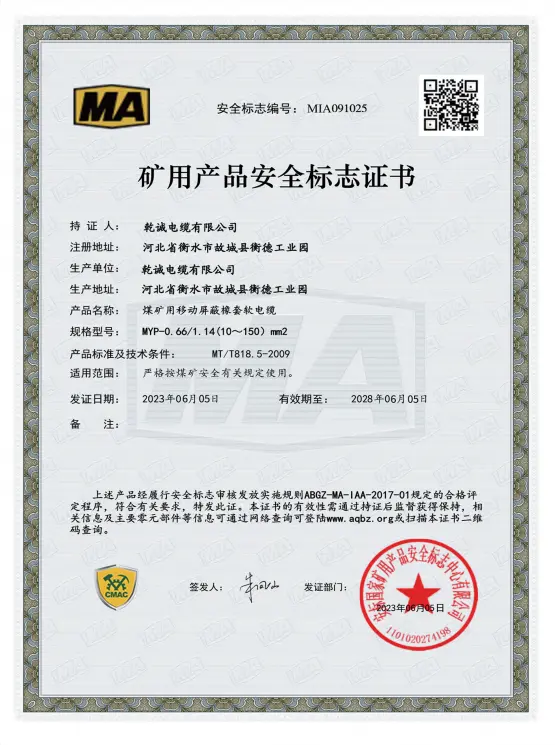

Qiancheng pode fornecer especificações do produto e documentação técnica de apoio de acordo com o modelo de cabo selecionado e requisitos do projeto. Quando forem necessários certificados, relatórios de testes ou outros registros de inspeção, os documentos aplicáveis ​​deverão ser confirmados durante a fase de cotação e revisão do pedido.

O que deve ser confirmado antes de fazer o pedido?

1. Equipamento e Aplicação

Forneça o tipo de equipamento, ambiente operacional e se o cabo será utilizado para operação fixa ou móvel. Isto ajuda a determinar se a construção flexível e o arranjo de blindagem correspondem à instalação real.

2. Requisitos elétricos

Confirme a tensão nominal, a seção transversal do condutor, o número de núcleos de alimentação, os requisitos do núcleo de controle e o comprimento do cabo. Para cabos mais longos, a queda de tensão e a resistência do condutor também devem ser consideradas.

3. Condições Mecânicas

Informações sobre frequência de arrasto, direção de curvatura, raio mínimo de instalação, contato com máquinas e possível impacto podem ajudar a determinar a construção apropriada do cabo.

4. Requisitos de documentação

Antes da produção ou envio, confirme os padrões de mineração aplicáveis, requisitos de certificação, registros de inspeção e outros documentos técnicos exigidos pela mina, fabricante do equipamento ou especificação do projeto.

Perguntas frequentes

Q1: Quais especificações estão disponíveis?

R: A especificação fornecida lista os modelos MYP e MYPT, com tensão nominal de 0,66/1,14 kV e seções transversais de condutor de 10 mm² a 150 mm². O arranjo central necessário deve ser confirmado de acordo com o projeto do equipamento e do circuito.

Q2: Qual é a função da camada de blindagem?

R: O cabo usa uma blindagem trançada de fio de cobre com uma cobertura de blindagem declarada de ≥85%. A blindagem pode ajudar a reduzir o acoplamento eletromagnético de equipamentos elétricos próximos. Sua eficácia real depende da instalação completa, incluindo terminação da blindagem e aterramento.

Q3: O cabo pode ser usado para equipamentos subterrâneos móveis?

R: O condutor flexível e a construção de borracha destinam-se a aplicações móveis que envolvem flexão, torção e arrasto repetidos. A seleção final deve levar em conta o movimento do equipamento, o roteamento dos cabos, a tensão, o tamanho do condutor e as condições ambientais.

Q4: Quais padrões são referenciados para este cabo?

R: As informações do produto fazem referência ao MT/T 818.7-2009 para especificações de cabos de mineração e MT 386 para requisitos de retardadores de chamas de mineração. A norma aplicável e os documentos de certificação devem ser confirmados em relação ao modelo exato e aos requisitos do projeto.

Q5: Que informações são necessárias para uma cotação?

R: As principais informações incluem modelo do cabo, tensão nominal, seção transversal do condutor, configuração do núcleo, comprimento necessário, quantidade, equipamento de aplicação e condições de instalação. Qualquer certificação específica do projeto ou requisitos de documentos de inspeção também devem ser fornecidos.

Q6: Os documentos técnicos podem ser fornecidos com o cabo?

R: Especificações técnicas e documentos de apoio aplicáveis ​​podem ser fornecidos de acordo com o modelo selecionado e os requisitos do projeto. Para projetos de mineração, os certificados e registros de testes exigidos devem ser confirmados antes da finalização do pedido.
