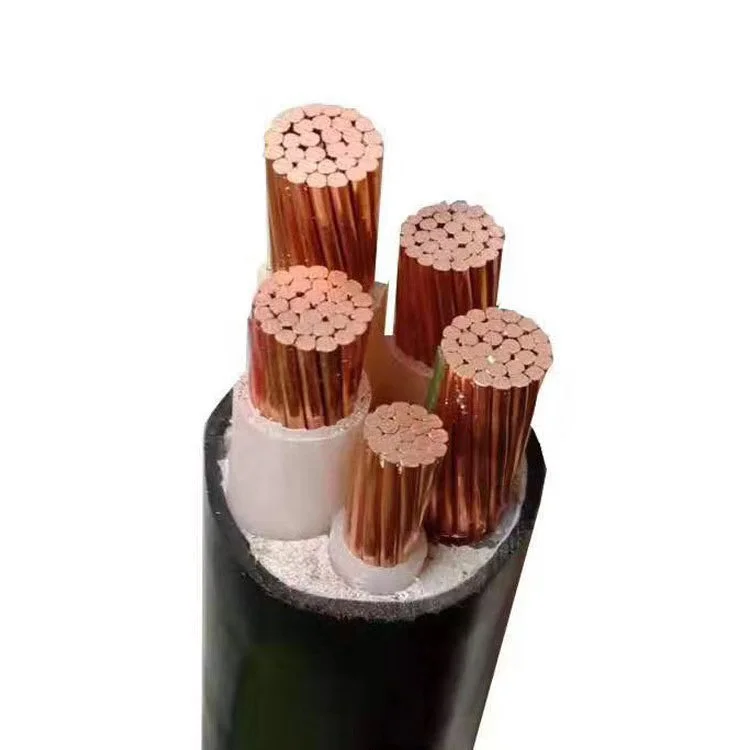

O cabo de alimentação de baixa tensão resistente ao fogo XLPE de cobre adota condutores de cobre isentos de oxigênio, isolamento XLPE e camadas de barreira resistentes ao fogo. Pode manter a capacidade de fornecimento de energia em condições de incêndio. Diferente dos cabos retardadores de chama comuns, apresenta um nível de segurança mais elevado e serve como cabo preferido para distribuição de energia de emergência em edifícios públicos no exterior e instalações de alto risco.
|
Seção nominal (mm²) |
Número mínimo de fios condutores |
Diâmetro externo do condutor （mm） |
Espessura nominal do isolamento XLPE/mm |
Diâmetro externo aproximado do isolamento/mm |
Resistência máxima do condutor a 20℃(Ω/km) cobre |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5（B） |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Excelente condutividade e resistência estável geram menos calor durante operação de longo prazo. A estrutura multifilamentos oferece melhor flexibilidade para assentamento em cenários complexos.
Comparado com o isolamento tradicional de PVC, oferece resistência superior ao calor, desempenho antienvelhecimento e resistência à corrosão química. Sua temperatura operacional de longo prazo pode chegar a 90°C com estabilidade de isolamento bastante melhorada.
Este material diferenciador do núcleo adota uma camada resistente ao fogo de mica. Quando exposto à queima em chama aberta, forma uma camada carbonizada com isolamento térmico rígido para bloquear a erosão de alta temperatura nos condutores e garantir o fornecimento de energia contínuo de curto prazo em condições de incêndio.
Resistente ao desgaste, à prova de umidade e resistente a UV. Ele resiste à umidade e à corrosão leve em ambientes externos e em valas de cabos para prolongar a vida útil geral do cabo.
Os testes de amostragem são realizados para materiais de cobre, pellets de XLPE e fitas de mica resistentes ao fogo. Matérias-primas não conformes são proibidas de produção.
A seção transversal do condutor, a espessura do isolamento e o processo de envolvimento resistente ao fogo são monitorados em tempo real para evitar desvios dimensionais e envolvimento irregular.
Teste de resistência DC, teste de tensão suportável de frequência de energia, teste de resistência de isolamento, teste de queima resistente ao fogo, teste de envelhecimento e teste de flexão em baixa temperatura simulam totalmente as condições de serviço de engenharia.
Aparência, especificações e embalagem são inspecionadas item por item. Os arquivos de teste são mantidos para cada lote. Documentos de teste em inglês podem ser emitidos para atender aos requisitos de aceitação de projetos no exterior e de desembaraço aduaneiro.
Meio condutor de corrente. O cobre livre de oxigênio de alta condutividade garante uma transmissão de energia estável.
Estrutura distintiva central. Ele isola altas temperaturas durante incêndios e mantém a alimentação do circuito, que é a maior diferença em relação aos cabos de alimentação comuns.
Componente principal de isolamento elétrico, resistente a altas temperaturas e antienvelhecimento, não é fácil de quebrar em operação de longo prazo.
Torna o cabo compacto e redondo e melhora a resistência à compressão mecânica.
Fornece proteção mecânica contra fricção, umidade, luz solar e corrosão leve do solo.
A estrutura multicamadas funciona sinergicamente para realizar capacidades duplas: transmissão de energia estável em condições normais e fornecimento de energia contínuo de curto prazo em condições de incêndio.
Passa nos testes de queima de resistência ao fogo. Pode manter o fornecimento de energia normal por um determinado período sob condições de chama aberta para garantir o funcionamento de iluminação de emergência, bombas de combate a incêndio e sistemas de alarme. Cabos retardadores de chama comuns só podem retardar a propagação do fogo e não podem sustentar o fornecimento de energia.
O isolamento XLPE permite uma temperatura operacional de longo prazo de 90 ℃ e uma temperatura suportável de curto-circuito mais alta, com desempenho de resistência ao calor muito melhor do que os cabos isolados em PVC.
O material de polietileno reticulado é resistente aos raios UV e ao envelhecimento térmico para assentamento de longo prazo em eletrocalhas internas e em condições externas suspensas.
A bainha densa bloqueia a umidade, adequada para valas de cabos úmidas e assentamento subterrâneo. Resiste à corrosão por ácidos fracos e álcalis fracos.
A estrutura geral compacta oferece boa resistência à compressão e tração, resistindo a danos durante obras de construção civil.
R: Os cabos retardadores de chama comuns destinam-se principalmente a limitar a propagação das chamas, enquanto os cabos resistentes ao fogo são construídos para manter a integridade do circuito por um período especificado sob condições de incêndio. O cabo incorpora camadas de mica resistentes ao fogo que ajudam a manter a continuidade elétrica durante a exposição ao fogo, tornando-o aplicável a circuitos que atendem bombas de combate a incêndio, iluminação de emergência e sistemas de alarme.
R: O isolamento XLPE tem uma temperatura operacional especificada de longo prazo de até 90°C. Proporciona boa estabilidade térmica e resistência ao envelhecimento e exposição química. Comparado com o isolamento de PVC, o XLPE é geralmente mais adequado para aplicações onde são necessárias temperaturas operacionais contínuas mais altas, sujeitas às especificações do cabo selecionado e às condições de instalação.
R: A camada resistente ao fogo é feita de fita de mica resistente ao fogo. Sob exposição a chamas de alta temperatura, a mica mantém suas propriedades isolantes e forma uma barreira resistente ao calor ao redor do condutor, ajudando a proteger o sistema de isolamento elétrico e a manter a continuidade do circuito durante o período de resistência ao fogo especificado.
R: A inspeção pode incluir verificações de matérias-primas, monitoramento de linha de produção, testes de resistência de condutores de produtos acabados, testes de tensão suportável de frequência de energia, testes de resistência de isolamento, testes de queima resistentes ao fogo, testes de envelhecimento e testes de flexão em baixa temperatura. Registros de testes relevantes podem ser retidos por lote e documentos técnicos ou de teste em inglês podem ser fornecidos de acordo com os requisitos de documentação de projetos no exterior.
R: O método de colocação aplicável depende da construção do cabo e das condições do local. A bainha fornece proteção contra umidade, exposição a UV e ambientes com ácidos fracos ou álcalis fracos. O cabo pode ser considerado para eletrocalhas internas, roteamento aéreo externo, valas de cabos úmidas e certas aplicações enterradas diretamente onde os requisitos mecânicos, ambientais e de instalação foram confirmados.

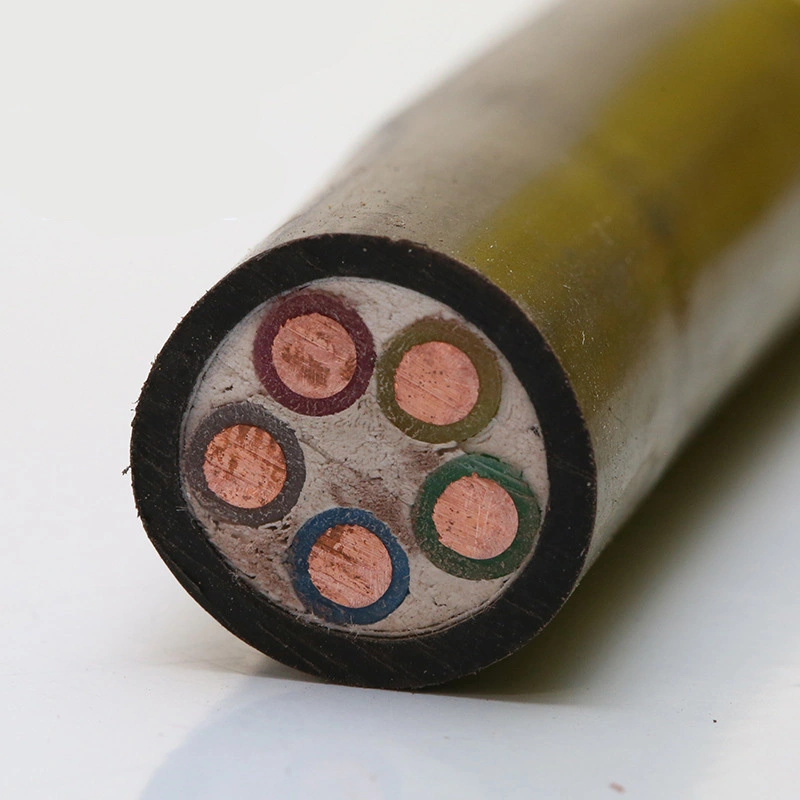

R: A construção principal pode ser descrita em cinco camadas:
1. Condutor de cobre isento de oxigênio para transmissão de corrente elétrica;
2. Camada de mica resistente ao fogo para ajudar a manter a continuidade do circuito em condições de incêndio;
3. Camada de isolamento XLPE proporcionando isolamento elétrico e estabilidade térmica;
4. Camada de enchimento para suporte estrutural e estabilidade dimensional;
5. Bainha externa que fornece proteção contra desgaste mecânico, umidade e exposição externa.
A construção combinada atende aos requisitos normais de transmissão de energia e de circuito resistente ao fogo.
R: O condutor é feito de cobre livre de oxigênio de alta pureza. Uma construção de condutor trançado oferece maior flexibilidade do que um condutor sólido da mesma seção transversal, facilitando o trabalho de roteamento e conexão em bandejas de cabos, conduítes e outros espaços de fiação confinados. O desempenho elétrico deve ser avaliado de acordo com o tamanho do condutor e a especificação do cabo aplicável.
R: O isolamento XLPE tem um limite de temperatura de curto-circuito de até 250 ℃ para a curta duração especificada, sujeito ao padrão de cabo aplicável e às condições operacionais. Os cabos acabados podem ser submetidos a testes de tensão suportável de frequência de energia e resistência de isolamento antes da entrega. Para instalações subterrâneas úmidas, o revestimento, o sistema de isolamento, as condições de drenagem e o método de assentamento devem ser considerados para manter o desempenho elétrico a longo prazo.
