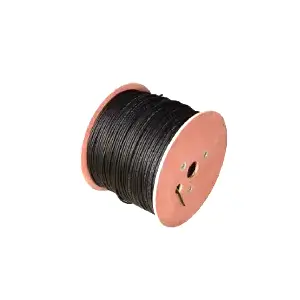

O cabo solar DC Qiancheng PV1-F é adquirido para engenharia de usinas fotovoltaicas, adequado para construção de fiação de transmissão DC no lado do módulo fotovoltaico. Ele oferece excelente resistência aos raios UV, resistência a altas e baixas temperaturas, resistência à corrosão ácido-álcali, resistência à sobrecarga, resistência ao desgaste e desempenho anticorrosivo. Adaptável a diversas condições adversas de trabalho fotovoltaico, garante uma operação segura e estável do sistema com longa vida útil.
|
Número de núcleos × área transversal nominal (mm²) |
Espessura Nominal do Isolamento (mm) |
Espessura Nominal da Bainha (mm) |
Diâmetro Externo Médio Máximo (mm) |
Resistência mínima de isolamento a 20℃ (MΩ・km) |
Resistência mínima de isolamento a 90℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1x6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1x10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1x16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1x25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1x120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1x185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1x240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2x6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2x10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2x16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3x4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3x6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3x10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3x16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2.5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4x6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4x10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4x16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
O cabo solar DC Qiancheng PV1-F adota condutor de cobre flexível estanhado com resistência melhor que o padrão nacional e baixo aumento de temperatura sob condição de carga total. Passou no teste de envelhecimento UV para antienvelhecimento e resistência a rachaduras. A matéria-prima e os dados de teste podem ser verificados para evitar adulteração.
Cabos fotovoltaicos comuns tendem a rachar em baixas temperaturas. Este produto passou no teste de flexão de -40°C e resiste a danos durante a construção em regiões frias. A bainha é resistente ao ozônio, ao óleo e anticorrosiva, adequada para ambientes agressivos, como áreas salinas e alcalinas e condições costeiras de névoa salina com menor taxa de falhas.
Produtos spot estão disponíveis para entrega direta. Para projetos fotovoltaicos de grande megawatt, podem ser fornecidos área de seção transversal nominal personalizada, grau de retardamento de chama e comprimento de bobina. Sem marcação de intermediários, proporcionando vantagens de custo para aquisições de engenharia de grande volume.

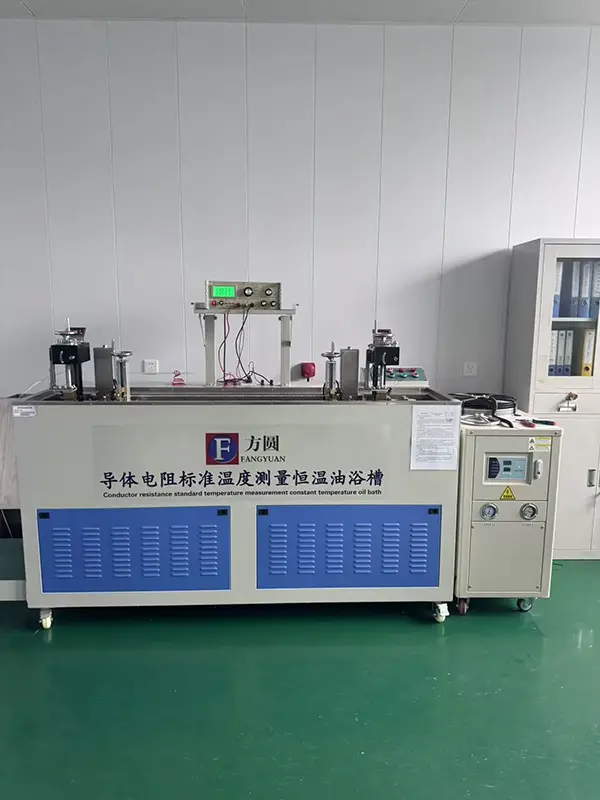

Todos os cabos solares CC Qiancheng PV1-F são testados por amostragem quanto à resistência à tensão CC e ao isolamento antes da entrega. Ele pode resistir ao impacto reverso de alta tensão de sistemas fotovoltaicos e evitar vazamentos elétricos, quebras e riscos de incêndio em circuitos CC. Ele atende ao retardamento de chama Classe C para restringir a propagação da chama ao longo dos cabos.
Resistente a UV para operação estável a longo prazo entre -40°C ~ 90°C. Resiste ao envelhecimento e rachaduras sob exposição externa prolongada. O tipo de baixa emissão de fumaça sem halogênio é opcional para reduzir a fumaça tóxica durante o incêndio e garantir a segurança para aplicações fotovoltaicas internas.
A excelente flexibilidade do cabo evita danos na camada de isolamento causados por arrasto ou pequena compressão durante a construção, reduzindo os riscos de retrabalho e os custos de manutenção em fases posteriores.
O cabo solar CC Qiancheng PV1-F foi especialmente projetado para fiação do lado CC de sistemas de geração de energia fotovoltaica:
- Fiação de barramentos para módulos de centrais fotovoltaicas centralizadas de grande escala montadas no solo;
- Centrais fotovoltaicas distribuídas em telhados de edifícios industriais e comerciais;
- Sistemas fotovoltaicos distribuídos domésticos ligados à rede;
- Projetos fotovoltaicos em condições complexas, incluindo híbridos de pesca-solar, híbridos de agricultura-solar, montanhas e locais de Gobi.
R: O condutor é feito de cobre flexível estanhado, proporcionando boa condutividade elétrica e flexibilidade para operação contínua de transporte de corrente em circuitos CC fotovoltaicos. A construção do condutor também ajuda a controlar o aumento da temperatura sob condições normais de carga total.
R: A faixa de temperatura operacional contínua especificada é de -40°C a 90°C. O cabo também foi submetido a testes de flexão em baixa temperatura a -40°C para avaliar sua flexibilidade e resistência a rachaduras durante a instalação em ambientes frios.
R: A bainha oferece resistência ao ozônio, óleo, névoa salina e exposição a ácidos e álcalis. Isto torna o cabo aplicável a instalações fotovoltaicas em áreas costeiras, ambientes salino-alcalinos e projetos solares-pescadores ou outros projetos híbridos ao ar livre, sujeito às condições reais do local.
R: Os cabos acabados podem ser testados quanto à resistência à tensão CC e à resistência de isolamento de acordo com os requisitos de inspeção aplicáveis. Esses testes ajudam a verificar a integridade do isolamento e o desempenho elétrico antes do cabo ser enviado.
R: O cabo possui grau retardador de chama Classe C. Sua construção tem como objetivo limitar a propagação de chamas ao longo do cabo quando exposto a um incêndio localizado, atendendo aos requisitos de segurança contra incêndio da fiação CC fotovoltaica.
R: A construção flexível ajuda o cabo a resistir ao roteamento normal, tração e pequena compressão durante a instalação. O manuseio adequado e a conformidade com o raio de curvatura especificado ainda são necessários para evitar danos mecânicos ao isolamento ou bainha.
R: É usado principalmente para fiação do lado CC em sistemas de geração de energia fotovoltaica, incluindo usinas de energia montadas no solo, telhados comerciais e industriais, sistemas fotovoltaicos residenciais, projetos solares agrícolas e instalações solares pesqueiras.
R: O isolamento usa poliolefina reticulada por radiação e foi submetido a testes de envelhecimento por UV. A construção do material oferece resistência à exposição ultravioleta e ajuda a manter as propriedades físicas do cabo durante serviço prolongado ao ar livre.
