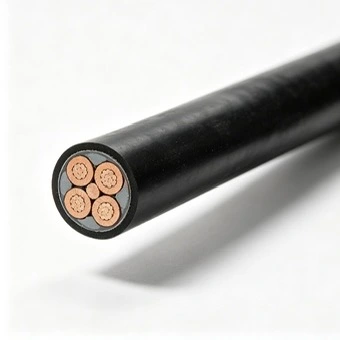

O cabo de alimentação de baixa tensão resistente ao fogo de cobre e PVC é uma construção de cabo de baixa tensão que incorpora condutores de cobre, isolamento e bainha de PVC e uma camada de mica resistente ao fogo. Destina-se a circuitos onde é necessária continuidade de energia durante uma condição específica de incêndio, incluindo energia de emergência, proteção contra incêndio e outros sistemas elétricos relacionados à segurança. Qiancheng fabrica o cabo com processos controlados de condutor, isolamento, resistência ao fogo e teste de produto acabado.
|
Seção nominal (mm²) |
Número mínimo de fios condutores |
Diâmetro externo do condutor （mm） |
Espessura nominal do isolamento de PVC/mm |
Diâmetro externo aproximado do isolamento/mm |
Resistência máxima do condutor a 20 ℃ (Ω/km) cobre |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5（B） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Varetas de cobre eletrolítico de alta pureza são desenhadas no diâmetro do condutor necessário por meio de equipamento de trefilação de múltiplas matrizes. O recozimento contínuo é usado para aliviar tensões internas e manter as propriedades mecânicas exigidas. A resistência do condutor é verificada durante a produção em relação aos requisitos elétricos especificados.
Para construções trançadas, os fios de cobre individuais são dispostos e trançados de acordo com a estrutura do condutor especificada. O processo controla o comprimento da configuração e a geometria do condutor, mantendo ao mesmo tempo a flexibilidade necessária para a instalação do cabo.
A camada resistente ao fogo é formada enrolando fita de mica ao redor do condutor ou núcleo do cabo de acordo com a construção especificada. A sobreposição e a cobertura são controladas durante a produção para que a camada resistente ao fogo permaneça contínua ao redor da seção protegida.
O isolamento de PVC retardador de chama é extrudado ao redor do condutor. As dimensões e a concentricidade do isolamento são monitoradas durante a produção para manter a espessura especificada e reduzir o estresse elétrico localizado causado pela excentricidade excessiva.
Um testador de faíscas online verifica a integridade do isolamento durante a extrusão. Quando um defeito de isolamento é detectado, a posição afetada pode ser identificada para inspeção e ação corretiva antes da próxima etapa de produção.
Para construções multicondutores, os núcleos isolados são cabeados juntamente com os materiais de enchimento especificados. O processo mantém a geometria pretendida do cabo e fornece uma base consistente para o revestimento externo.
O PVC retardador de chama é extrudado como revestimento externo de acordo com a construção do cabo selecionada. A identificação do produto pode ser marcada na bainha, incluindo modelo relevante e informações de especificação necessárias para instalação e inspeção.
Os cabos acabados são verificados de acordo com as especificações técnicas aplicáveis. A inspeção pode incluir testes de resistência ao fogo, testes de tensão suportável de frequência de energia, medição de resistência de isolamento, resistência de condutores e testes de flexão em baixa temperatura, quando necessário.

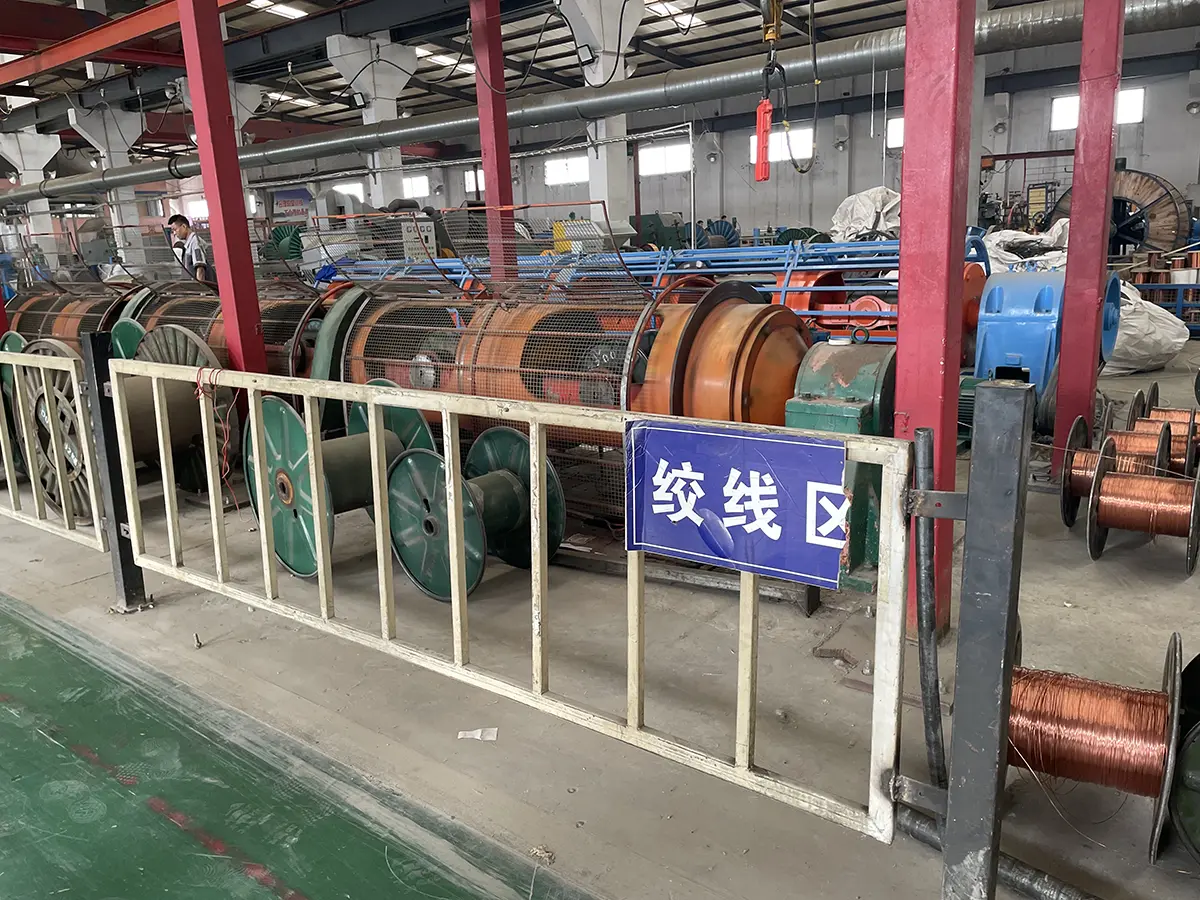

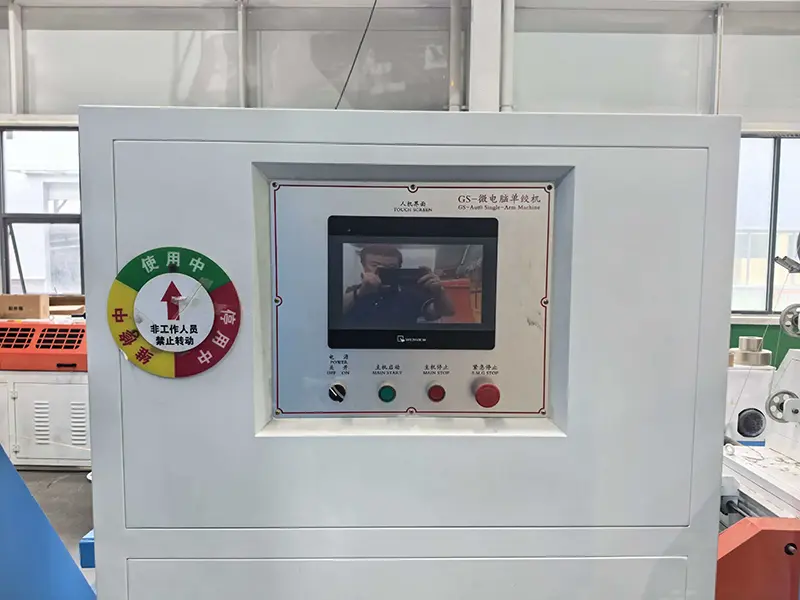

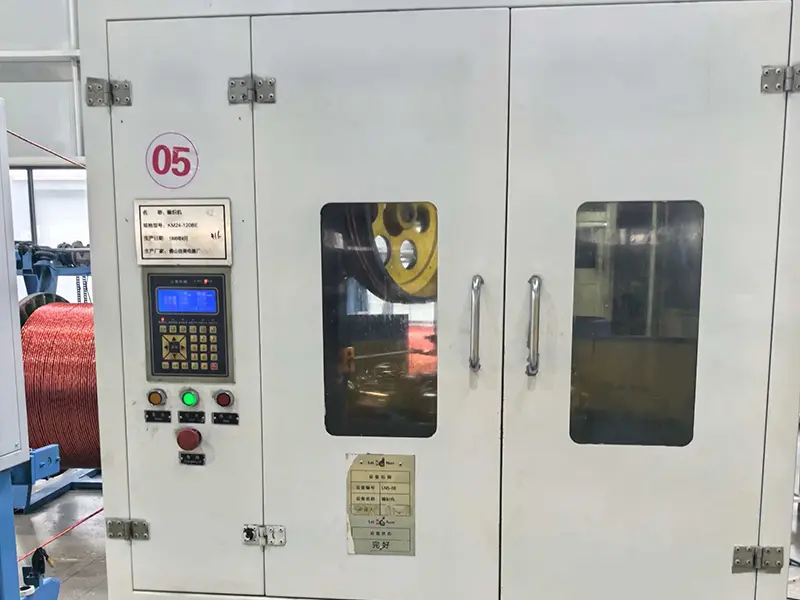

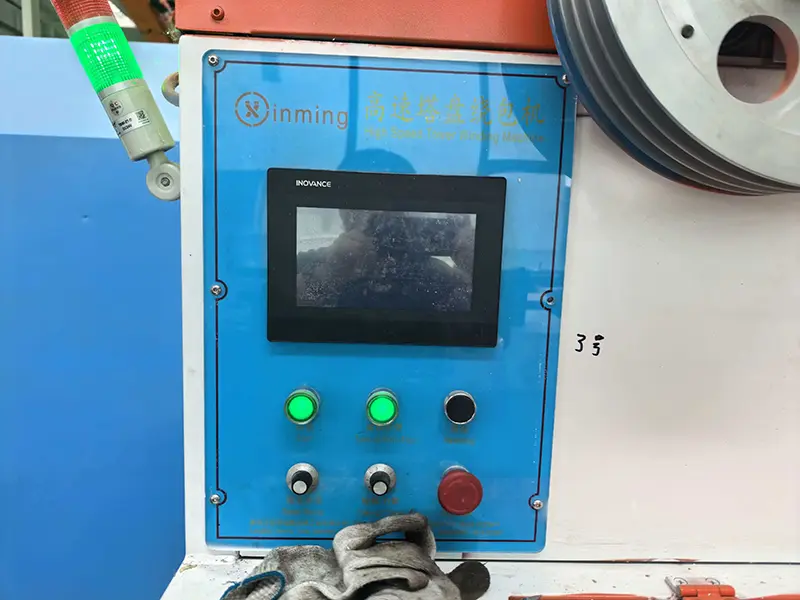

O equipamento de produção de cabos da Qiancheng inclui torcedores simples, torcedores cruzados de seis discos, torcedores controlados por microcomputador, máquinas embaladoras de alta velocidade, isolamento de PVC e linhas de extrusão de bainha, equipamento de cabeamento, equipamento integrado de marcação e extrusão e sistemas automáticos de enrolamento e enrolamento.
Os materiais recebidos, como barras de cobre isentas de oxigênio, fitas de mica resistentes ao fogo e compostos de PVC retardadores de chamas, podem ser inspecionados antes de entrarem em produção. Os registros de inspeção de materiais fornecem uma referência para posterior rastreabilidade de lotes e controle de processos.
Os principais parâmetros do processo incluem sobreposição da fita de mica, espessura do isolamento, dimensões do condutor e condições de extrusão. A inspeção de patrulha é realizada durante a produção para identificar desvios dimensionais ou de processo antes que o cabo chegue à fase de produto acabado.

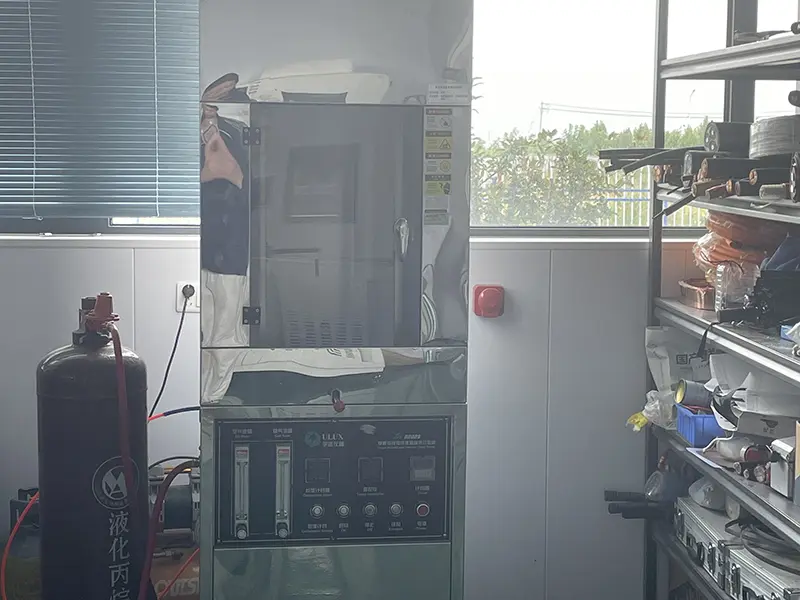

Para a construção resistente ao fogo aplicável, os testes de exposição ao fogo podem ser realizados sob as condições de teste especificadas. As informações de produção fornecidas fazem referência a um teste de incêndio de 750°C com duração de 90 minutos de acordo com GB/T 19216. O método de teste real, a construção da amostra e os critérios de aceitação devem ser confirmados em relação ao padrão aplicável e às especificações do produto.
A inspeção elétrica pode incluir testes de tensão suportável de frequência de energia, medição de resistência de isolamento e resistência DC do condutor. Os dados fornecidos especificam um teste de tensão suportável de frequência elétrica de 3,5 kV por 5 minutos e resistência de isolamento de ≥100 MΩ/km para a especificação de produto aplicável.
Dependendo da especificação do produto, a avaliação ambiental pode incluir flexão em baixa temperatura, intemperismo UV e testes de corrosão ácido-álcali. A temperatura de teste aplicável, duração e critérios de aceitação devem ser confirmados de acordo com os requisitos do pedido.
Antes do envio, os cabos acabados podem ser verificados quanto à aparência, marcação do produto, construção do cabo e informações sobre a bobina. Registros de inspeção de fábrica e outros documentos técnicos exigidos podem ser fornecidos de acordo com os requisitos do pedido e do projeto.
A camada resistente ao fogo de mica forma uma barreira isolante ao redor do condutor sob exposição a altas temperaturas. Combinada com o isolamento e bainha de PVC retardador de chamas, a construção destina-se a manter a integridade do circuito durante a duração especificada do teste, em vez de simplesmente limitar a propagação da chama.
O cabo de alimentação de baixa tensão resistente ao fogo em PVC de cobre apresenta espessura de camada de isolamento uniforme e não excêntrica. Todos os cabos acabados passam no teste de resistência à tensão de imersão em água, eliminando riscos de vazamento elétrico e curto-circuito em ambientes subterrâneos úmidos. Em comparação com cabos não padronizados feitos de materiais reciclados, a taxa de falhas por avaria é reduzida em 98%.
A construção do cabo combina condutores de cobre, material de mica resistente ao fogo e isolamento e bainha de PVC retardador de chamas. Durante a instalação, o cabo deve ser protegido contra tração excessiva, arestas vivas e danos à camada resistente ao fogo. Acessórios de junta resistentes ao fogo apropriados devem ser selecionados quando exigido pelo projeto de instalação.
A Qiancheng Cable fabrica produtos de cabos de alimentação e controle em sua unidade de produção em Hengshui, Hebei. Inspeção de fábrica, documentação técnica e informações específicas do produto podem ser fornecidas de acordo com o pedido. Para projetos no exterior, os certificados, relatórios de teste e documentação exigidos devem ser confirmados antes da produção para que os documentos fornecidos correspondam aos requisitos do destino e do projeto.
O cabo pode ser considerado para circuitos de baixa tensão onde a manutenção da continuidade elétrica durante uma condição de incêndio específica faz parte dos requisitos do projeto, incluindo iluminação de emergência, alarme de incêndio e outros sistemas relacionados à segurança.
Hospitais, escolas, edifícios comerciais e outras instalações públicas podem especificar construções de cabos resistentes ao fogo para circuitos selecionados de emergência e proteção contra incêndio. A duração do incêndio exigida e o padrão de teste devem ser confirmados nas especificações do projeto.
O produto pode ser utilizado em eletrocalhas, valas e outros sistemas de roteamento protegidos onde a construção dos cabos e as condições de instalação sejam compatíveis. O roteamento dos cabos deve fornecer proteção adequada contra danos mecânicos e flexão excessiva.
Plantas industriais, instalações de infraestrutura e outros sistemas de distribuição de baixa tensão podem exigir circuitos resistentes ao fogo para equipamentos críticos. O tamanho do condutor, a configuração do núcleo, o método de instalação e os requisitos de desempenho contra incêndio devem ser confirmados antes da especificação.
R: Um cabo retardador de chama limita principalmente a propagação de chamas, enquanto uma construção resistente ao fogo incorpora uma camada resistente ao fogo destinada a manter a integridade do circuito por um período especificado sob condições definidas de teste de incêndio. A duração do incêndio aplicável e a temperatura de teste dependem da especificação e padrão do produto.
R: O condutor é feito de cobre. As informações de produção fornecidas especificam haste de cobre eletrolítico de alta pureza como material de partida, seguido de trefilação e recozimento. A resistência DC do condutor é verificada em relação aos requisitos técnicos aplicáveis.
R: Dependendo da construção especificada, os testes podem incluir resistência ao fogo, tensão suportável à frequência de energia, resistência de isolamento, resistência do condutor e flexão em baixa temperatura. O relatório de teste necessário e os documentos de inspeção podem ser confirmados ao fazer o pedido.
R: Documentos técnicos em inglês podem ser preparados de acordo com os requisitos do projeto e do pedido. O certificado exigido, o relatório de teste e a lista de documentos de inspeção devem ser confirmados antecipadamente porque os requisitos de documentação variam de acordo com o destino, projeto e padrão aplicável.
R: O comprimento e as especificações do cabo podem ser discutidos de acordo com o pedido. A seção transversal necessária do condutor, construção, quantidade, comprimento da bobina, marcação e outros detalhes técnicos devem ser fornecidos ao solicitar um orçamento.
R: Os ambientes de instalação típicos incluem bandejas de cabos, valas para cabos e outros sistemas de roteamento protegidos de baixa tensão. Pode ser considerado para energia de emergência, proteção contra incêndio e circuitos críticos de baixa tensão em edifícios públicos, infraestruturas e instalações industriais, sujeito aos requisitos do projeto.
R: Visitas à fábrica e inspeção de terceiros podem ser discutidas de acordo com o projeto e acordo de inspeção. Se for necessária amostragem ou teste independente, o método de amostragem, o escopo da inspeção e o padrão de teste aplicável deverão ser acordados antes do envio.
R: Forneça a seção transversal do condutor necessária, configuração do núcleo, comprimento do cabo, tensão nominal, método de instalação, requisito de resistência ao fogo e destino. Se o projeto exigir padrões, certificados ou relatórios de teste específicos, inclua esses requisitos na consulta para que o produto e a documentação possam ser verificados em conjunto.
Para uma cotação de projeto, fornecer a especificação do cabo, a duração necessária da resistência ao fogo, o método de instalação e os requisitos de documentação na fase de consulta ajudam a Qiancheng a confirmar o escopo apropriado de construção e inspeção.
